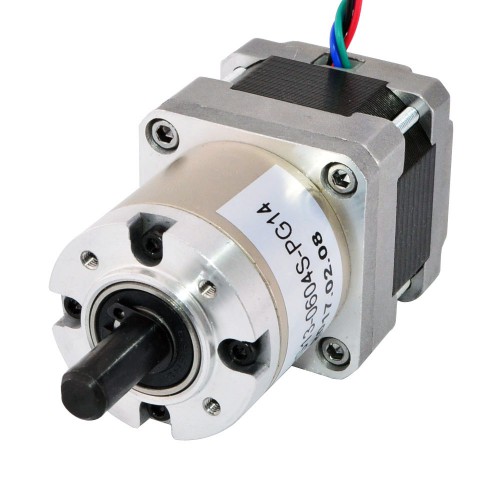

Nema 16 Getriebe Schrittmotor 16HS13-0604S-PG14 mit 14:1 Planetengetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€31,17
Nema 16 Getriebe Schrittmotor 16HS13-0604S-PG14 mit 14:1 Planetengetriebe
Dieser Nema 16-Schrittmotor mit 33-mm-Gehäuse und 0,6 A Nennstrom verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 13,73:1.
Elektrische Spezifikation
- Herstellerteilenummer: 16HS13-0604S-PG14
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,131 deg
- Haltemoment ohne Getriebe: 22Ncm
- Nennstrom/Phase: 0,6A
- Phasenwiderstand: 15ohms
- Stromspannung: 9V
- Induktivität: 16mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 13,73: 1
- Wirkungsgrad: 81%
- Verdrehspiel im Leerlauf: <=1 deg
- Max, zulässiges Drehmoment: 3Nm
- Drehmoment (erlaubt): 5Nm
- Maximale axiale Belastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikation
- Bauform: 39 x 39mm
- Motorlänge: 34mm
- Getriebelänge: 35mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 20mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 390g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Wirkungsgrad | 81% |
| Untersetzung | 13,73:1 |
| Getriebelänge (mm) | 35 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 300 |
| Max. zulässiges Drehmoment (oz.in) | 424,8 |
| Zulässiges Dauerdrehmoment (Ncm) | 500 / 708,1 |
| Maximale axiale Belastung der Welle (N) | 50 |
| Maximale radiale Belastung der Welle (N) | 100 |
| Motorspezifikation | |
| Induktivität (mH) | 16 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 16 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 15 |
| Nennstrom (A) | 0,6 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 20 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 22 |
| Haltemoment ohne Getriebe (oz.in) | 31,2 |
| Motorlänge (mm) | 34 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 500 |
