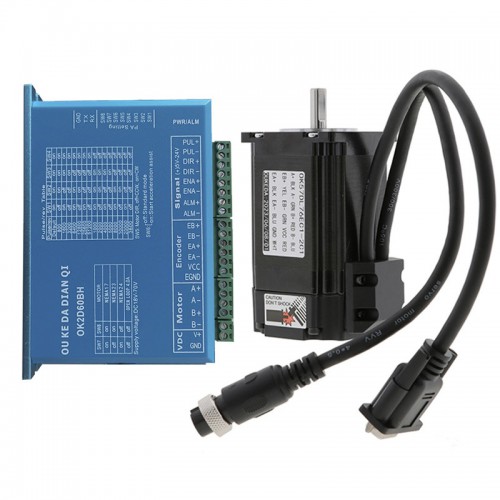

OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber
- Handbücher und Dokumentation: Treiber-Benutzerhandbuch:

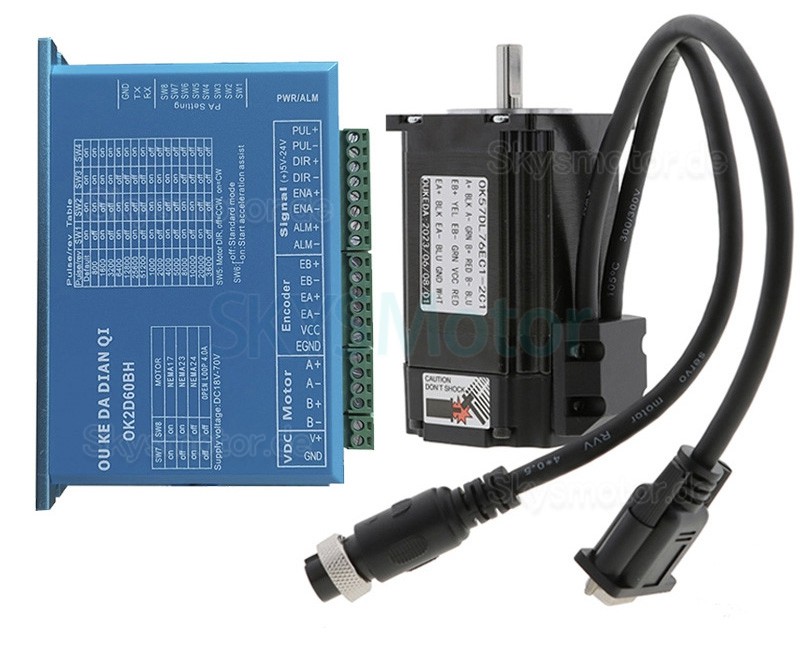

OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber
Dies ist ein zweiphasiger bipolarer Schrittmotor-Bausatz mit geschlossenem Regelkreis, einschließlich des Motors OK57DL76EC1-2C1 und des Treibers OK2D60BH. Der Motor hat einen Schrittwinkel von 1,8° und ein Haltemoment von 2,0 Nm bei einem Phasenstrom von 2,8 A. Er ist für einen Spannungsbereich von 20–48 VDC geeignet.

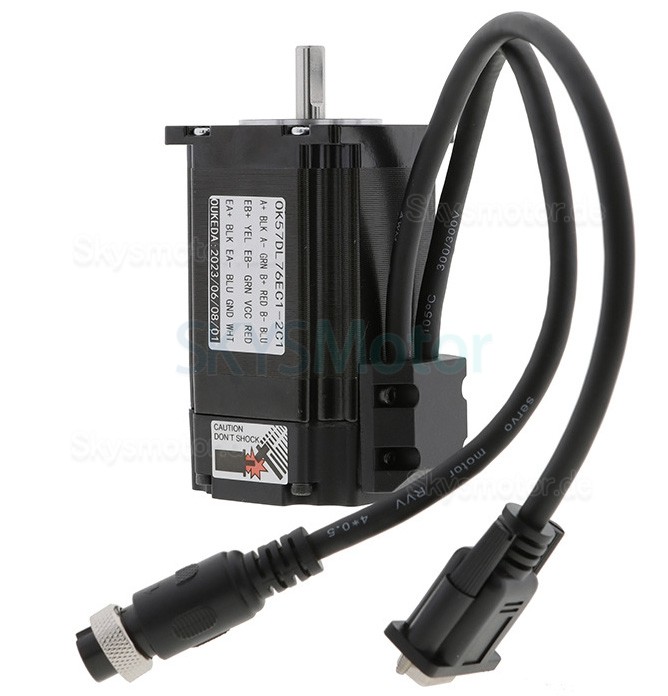

Elektrische Spezifikation
Herstellerteilenummer: OK57DL76EC1-2C1
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 2,0 Nm
Phasenstrom: 2,8 A
Phasenspannung:2,0DVC
Nennspannung:20-48VDC
Phasenwiderstand: 1,13 ohms± 10%
Induktivität: 3,6 mH ± 20%(1KHz)

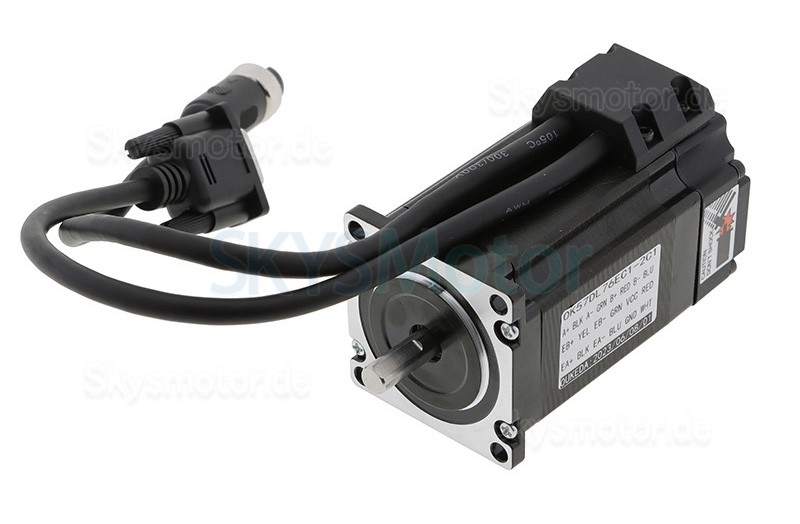

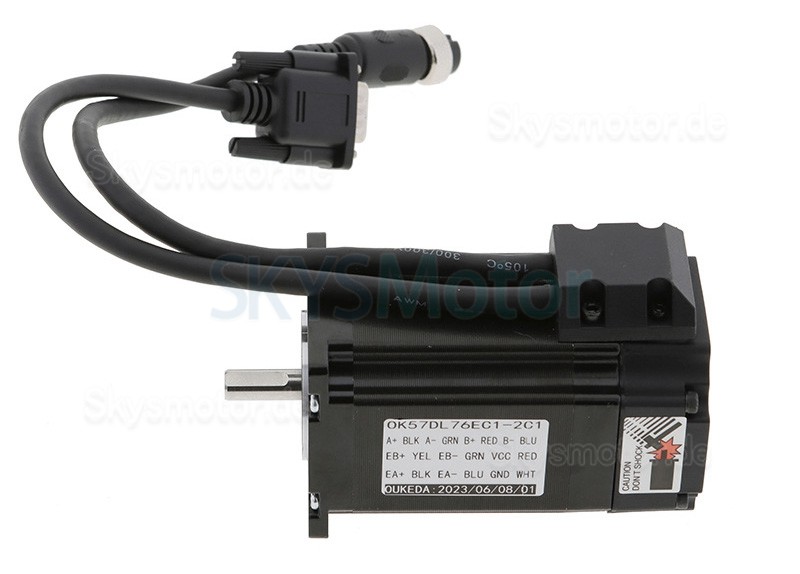

Physikalische Spezifikation
Bauform: 57 x 57 mm
Motorlänge: 76 mm
Wellendurchmesser: Φ8 mm
Länge der Welle: 21 mm
Länge der D-Flachwelle: 15 mm
Leitungslänge: 300 mm
Gewicht: 1,6 kg;
.jpg "OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber")

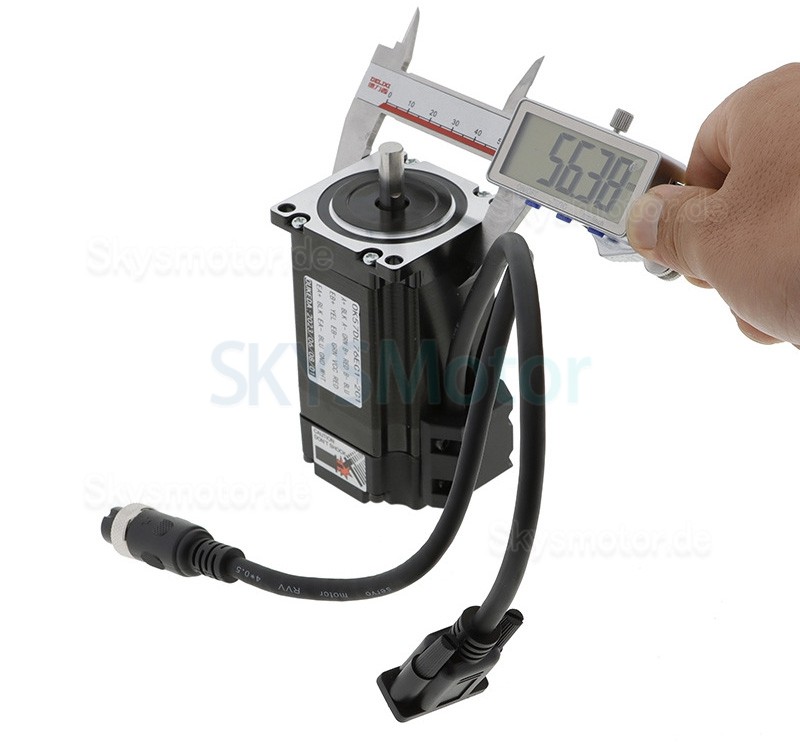

(1).jpg "OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber")
(1).jpg "OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber")
(1).jpg "OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber")
(1).jpg "OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber")
(1).jpg "OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber")
(1).jpg "OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber")
Closed Loop Stepper Driver 0~5.6A 16~70VDC for Nema 23, Nema 24 Stepper Motor
Hauptmerkmale:
Closed-Loop-Betrieb – verhindert Schrittverluste und gewährleistet Synchronität
Erweiterter Betriebsbereich – höheres Drehmoment und höhere Drehzahlen
Geringere Motorerwärmung und höhere Energieeffizienz
Kein hoher Drehmomentpuffer erforderlich
Keine Abstimmung (Tuning) notwendig – stets stabile Leistung
Schnelle Reaktionszeiten – verzögerungsfreier Betrieb mit minimaler Einschwingzeit
Hohes Anlaufdrehmoment und starke Steifigkeit bei niedrigen Drehzahlen sowie im Stillstand
Servo-ähnliche Performance bei deutlich geringeren Kosten;
Leistungsparameter:
Das statische und dynamische Stromverhältnis kann automatisch eingestellt werden
Einsatz fortschrittlicher Vektor-Regelalgorithmen für Strom, Geschwindigkeit und Position;
Das statische und dynamische Stromverhältnis kann automatisch eingestellt werden;
Der Motor ist mit einem hochpräzisen 1000-Zeilen-Encoder ausgestattet.
Optokoppler-isolierter Differenzsignaleingang;
Die Impulsantwortfrequenz kann bis zu 300 kHz erreichen;

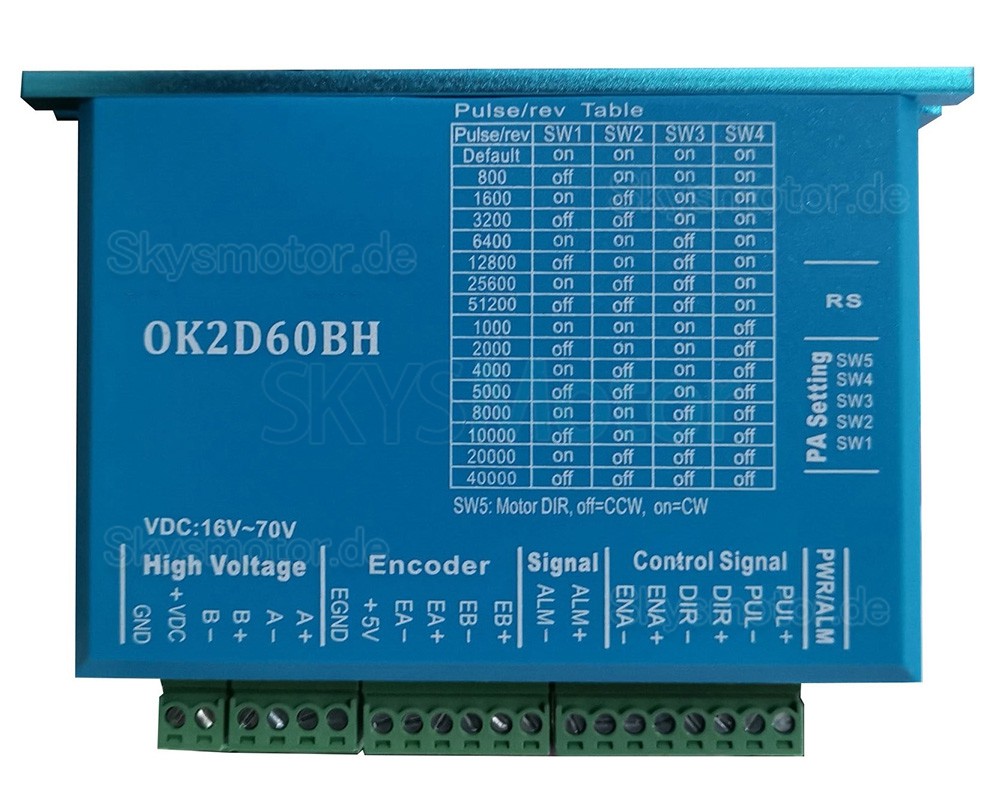

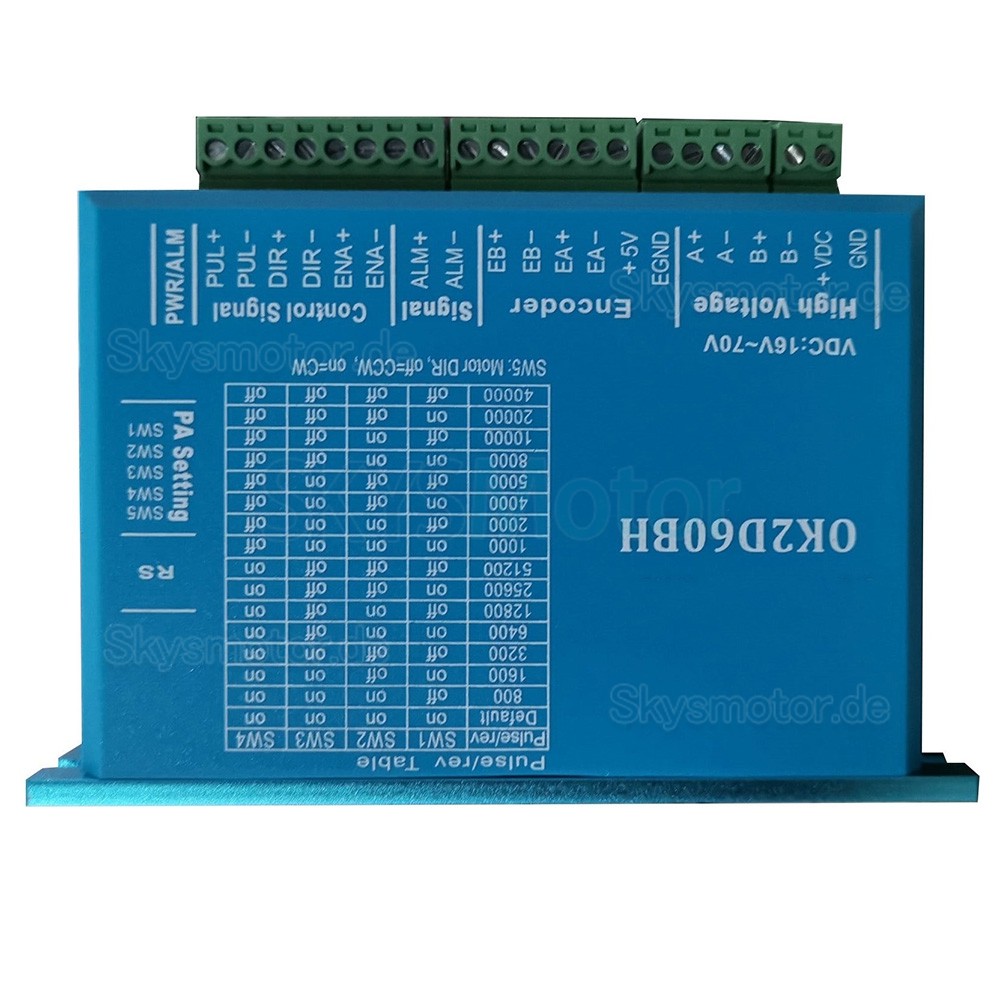

Unterteilt in 16 Einstellungen (800–51200), um den Anforderungen der meisten Kunden gerecht zu werden;
Es verfügt über verschiedene Schutzfunktionen wie Überstrom, Überspannung, Überdrehzahl, Überhitzung und übermäßigen Spurfehler.
Spezifikation:
Modell:OK2D60BH
Ausgangsspitzenstrom: 0~5.6A
Eingangsspannung: +16~70VDC (Typisch 36VDC)
Logiksignalstrom: 7~16mA (Typisch 10mA)
Impulseingangsfrequenz: 0~200kHz
Encoderstrom:50mA
Isolationswiderstand: 500MΩ
Gewicht:280g
Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
Umgebungstemperatur: 0℃ － 50℃
Luftfeuchtigkeit: 40%RH－90%RH
Betriebstemperatur: 70℃ MAX
Vibration: 5.9m/s2 Max
Lagertemperatur: -20℃ －+80℃;
.jpg "OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber")
.jpg "OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber")
(2).jpg "OUKEDA Nema 23 Closed Loop Schrittmotor Kit OK57DL76EC1-2C1+OK2D60BH 2,0 Nm 1,8 Grad mit OK2D60BH-Treiber")

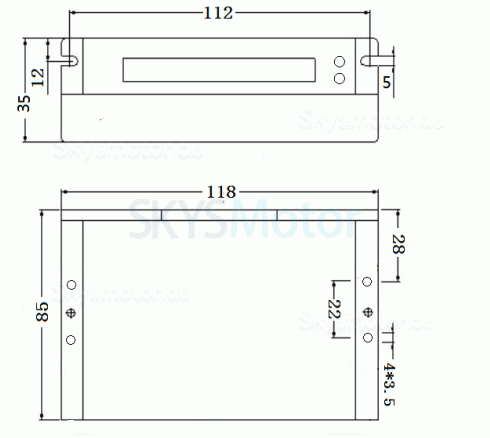

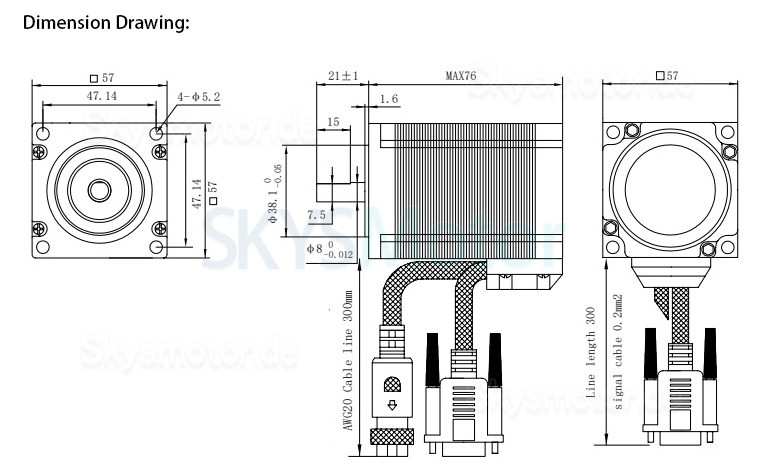

Install Size Picture:

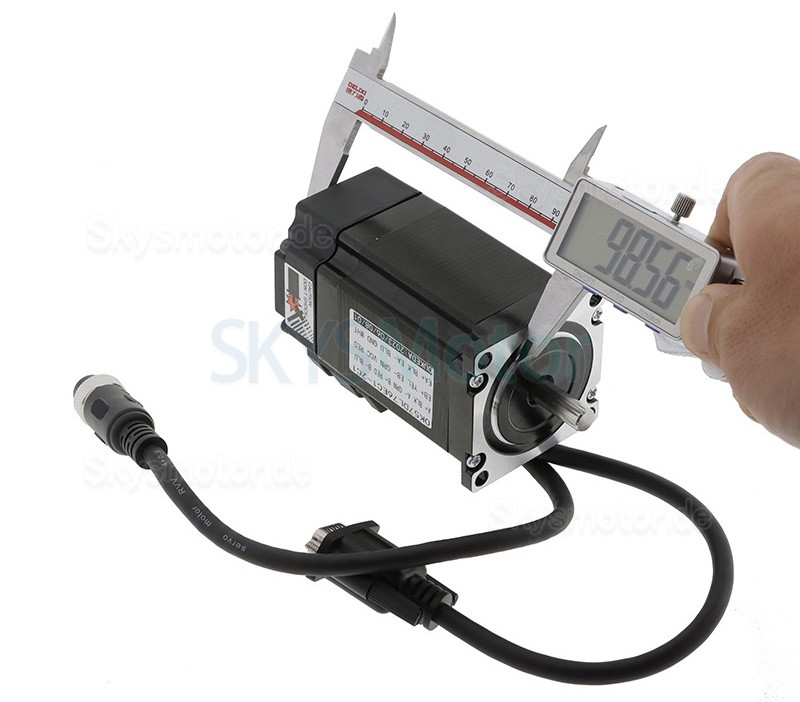

| CNC-Kit-Spezifikation | |
|---|---|
| Anzahl der Achsen | Einzelachse |
| Open-loop/Closed-loop | Closed-loop |
| Motorspezifikation | |
| Motorlänge (mm) | 98,56 |
| Haltemoment (Ncm) | 200 |
| Haltemoment (oz.in) | 283,22 |
| Induktivität (mH) | 3,6 |
| Leitungslänge (mm) | 300 |
| Motorlänge (mm) | 76 |
| Motor NEMA Größe | Nema 23 |
| Phasenwiderstand (ohm) | 1,13 |
| Nennstrom (A) | 2,8 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Wellentyp | 8 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
