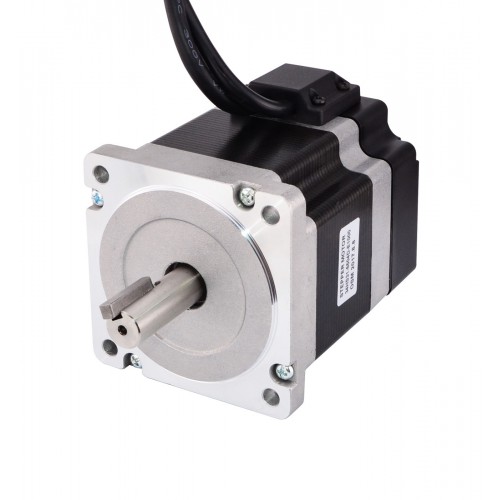

Nema 34 Closed Loop Schrittmotor 34HS31-5504D-E1000 4,5Nm Encoder 1000CPR
- Handbücher und Dokumentation: Motordatenblatt:
Kaufen Sie jetzt:€94,66
Nema 34 Closed Loop Schrittmotor 34HS31-5504D-E1000 4,5Nm Encoder 1000CPR
Dieser bipolare Closed-Loop-Schrittmotor der Größe Nema 34 (Modell 34HS31-5504D-E1000) hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 4,5 Nm. Er wird mit 5,5 A pro Phase bei 2,2 V betrieben, der Phasenwiderstand beträgt 0,4 Ohm. Die Bauform beträgt 86 x 86 mm bei einer Motorlänge von 80 mm. Die Welle hat einen Durchmesser von 14 mm, eine Länge von 37 mm und eine Passfedernut von 25 mm. Ein integrierter Encoder mit 1000 CPR liefert Rückmeldesignale über zwei Kanäle bei 5 V Betriebsspannung.
Motorspezifikation
- Herstellerteilenummer: 34HS31-5504D-E1000
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,5Nm
- Nennstrom/Phase: 5,5A
- Stromspannung: 2,2V
- Phasenwiderstand: 0,4ohms
- Induktivität: 3,5mH ± 20%(1KHz)
- Bauform: 86 x 86mm
- Motorlänge: 80mm
- Wellendurchmesser: Φ14mm
- Länge der Welle: 37mm
- Länge der Passfedernut: 25mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
Encoder Spezifikation
- Betriebsspannung: 5V
- Ausgangsstrom: 55mA
- Auflösung: 1000ppr
- Ausgangssignal: 2 Kanäle
- Bohrungsdurchmesser: Φ8mm
- Ausgangsfrequenz: ≤1MHz
- Drehzahl: ≤5000U/min
- Schutzart: IP20
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Schwarz
|
Gelb
|
Blau
|
| Motorspezifikation | |
|---|---|
| Schrittwinkel (°) | 1,8 / 1,8 |
| Motorlänge (mm) | 80 |
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637,3 |
| Induktivität (mH) | 3,5 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 34 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,4 |
| Nennstrom (A) | 5,5 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Bipolar/Unipolar | Bipolar |
| Elektrische Spezifikation | |
| Ausgangsfrequenz (MHz) | ≤1MHz |
| Encoderspezifikation | |
| Nennspannung (V) | 5V |
| Ausgangsstrom (A) | 55 |
| Auflösung (CPR) | 1000 |
| Ausgangssignalkanäle | 2 Kanäle |
| Laufgeschwindigkeit (U/min) | ≤5000U/min |
| Schutzart | IP20 |
| Physikalische Spezifikation | |
| Gewicht (g) | 2650 |
