Nema 17 Closed-loop Getriebe Schrittmotor 17HS19-1684D-PG14-E1000 1000CPR mit 14:1 Planetengetriebe

Nema 17 Closed-loop Getriebe Schrittmotor 17HS19-1684D-PG14-E1000 1000CPR mit 14:1 Planetengetriebe

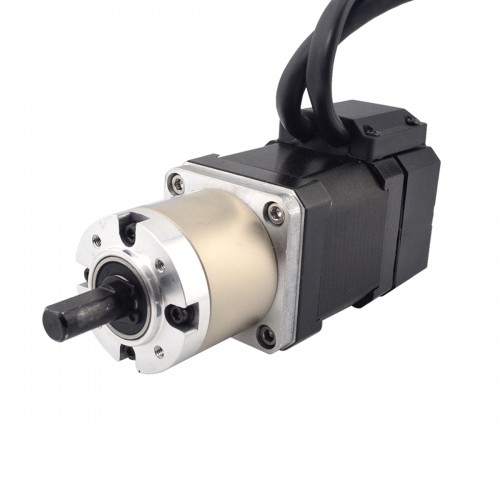

Dieser Closed-Loop NEMA 17 Schrittmotor (Modell 17HS19-1684D-PG14-E1000) verfügt über ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 13,73:1 und einem Encoder mit 1000 CPR Auflösung. Der Motor hat einen Schrittwinkel von 1,8 Grad, ein Haltemoment von 0,52 Nm (ohne Getriebe) und einen Nennstrom von 1,68 A pro Phase. Das Getriebe bietet ein zulässiges Drehmoment bis 5 Nm sowie eine Ausgangswelle mit 8 mm Durchmesser und 20 mm Länge. Der Encoder arbeitet mit 4,5–5,5 V und bietet zwei Ausgangskanäle.

Motorspezifikation

• Herstellerteilenummer: 17HS19-1684D-PG14-E1000
• Motortyp: Bipolar Schrittmotor
• Schrittwinkel ohne Getriebe: 1,8 Grad
• Haltemoment ohne Getriebe: 0,52Nm
• Nennstrom/Phase: 1,68A
• Phasenwiderstand: 1,8ohms
• Stromspannung: 2,80V
• Induktivität: 3,20mH ± 20%(1KHz)
• Anzahl der Leitungen: 4
• Leitungslänge: 300mm

Getriebe Spezifikationen

• Getriebeart: Planetengetriebe
• Getriebelänge: 35mm
• Übersetzungsverhältnis: 13,73
• Wirkungsgrad: 81%
• Wellendurchmesser: Φ8mm
• Länge der Welle: 20mm
• Länge der D-Flachwelle: 15mm
• Verdrehspiel im Leerlauf: <=1deg
• Max, zulässiges Drehmoment: 3Nm
• Drehmoment (erlaubt): 5Nm(708,2oz,in)
• Maximale axiale Belastung der Welle: 50N
• Maximale radiale Belastung der Welle: 100N

Encoder Spezifikation

• Betriebsspannung: 4,5V to 5,5V
• Ausgangsstrom: 20mA
• Auflösung: 1000 CPR (Counts per Revolution)
• Ausgangssignal: 2 Kanäle
• Bohrungsdurchmesser: Φ5mm
• Ausgangsfrequenz: ≤60MHz
• Drehzahl: ≤3600U/min
• Schutzart: IP20
