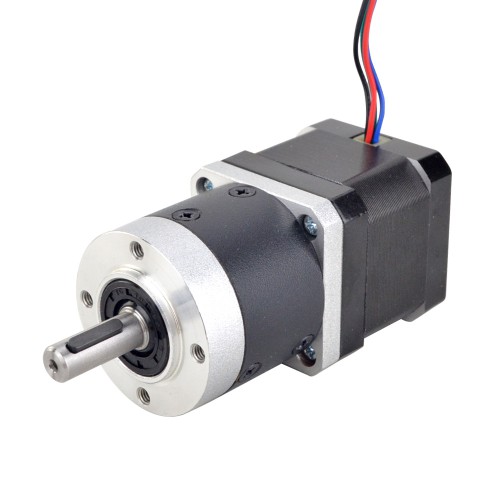

Nema 17 Doppelwellen Getriebe Schrittmotor L=39mm mit Untersetzung 10:1 Planetengetriebe
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Nema 17 Doppelwellen Getriebe Schrittmotor L=39mm mit Untersetzung 10:1 Planetengetriebe
Wenn Sie den Schlüssel auf der Motorwelle entfernen möchten, hinterlassen Sie uns bitte bei der Bestellung eine Nachricht.
Elektrische Spezifikation
Herstellerteilenummer: 17HS15-1684D-HG10-AR3
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 0,18 deg
Haltemoment ohne Getriebe: 39Ncm(55oz,in)
Nennstrom/Phase: 1,68A
Phasenwiderstand: 1,6ohms
Stromspannung: 2,7V
Induktivität: 3,2mH ± 20%(1KHz)
Getriebe Spezifikationen
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 10 : 1
Wirkungsgrad: 85%
Verdrehspiel im Leerlauf: <=0,8 deg
Max, zulässiges Drehmoment: 3,5Nm
Drehmoment (erlaubt): 6Nm
Max. Radiallast: 100N
Umgebungstemperatur: -10 - 90℃
Isolationsklasse: B
Lärm: <=50 dB
Lebensdauer: 20000 h
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 39mm
Getriebelänge: 41mm
Vorderer Wellendurchmesser: Φ8mm
Vordere Wellenlänge: 23,5mm
Durchmesser der hinteren Welle:Φ5mm
Länge der hinteren Welle: 9,5mm
Länge der Passfedernut: 14mm
Anzahl der Leitungen: 4
Leitungslänge: 320mm
Gewicht: 680g
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 3,2 |
| Phasenwiderstand (ohm) | 1,6 |
| Stromstärke (A) | 1,68 |
| Haltedrehmoment ohne Getriebe (N.m) | 0,39 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 80 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 23,5 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Gewicht (g) | 680 |
| Getriebeart | Planetengetriebe |
| Untersetzung | 10 |
| Verdrehspiel im Leerlauf | <=0,8° |
| Abtriebswellentyp | Passfeder |
| Schutzart | 40 |
