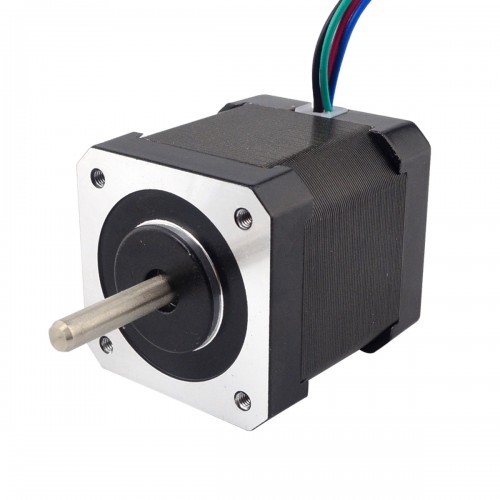

Nema 17 Doppelwellen Schrittmotor 17HS19-2004D 59Ncm 4 Drähte 2A 2,8v
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€11,87
Nema 17 Doppelwellen Schrittmotor 17HS19-2004D 59Ncm 4 Drähte 2A 2,8v
Bei diesem Modell handelt es sich um einen bipolaren Nema 17-Schrittmotor mit Doppelwelle, einem Schrittwinkel von 1,8 Grad und den Abmessungen 42 x 42 x 48 mm. Er verfügt über vier Drähte, jede Phase zieht 2 A bei 2,8 V und hat ein Haltemoment von 59 Ncm.
Elektrische Spezifikation
Herstellerteilenummer: 17HS19-2004D
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 59Ncm
Nennstrom/Phase: 2,00A
Phasenwiderstand: 1,40ohms
Induktivität: 3,00mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 48mm
Wellendurchmesser: Φ5mm
Vordere Wellenlänge: 24mm
Länge der hinteren Welle: 13mm
Anzahl der Leitungen: 4
Leitungslänge: 500mm
Gewicht: 400g
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 59 |
| Haltemoment (oz.in) | 83,57 |
| Induktivität (mH) | 3,00 |
| Phasenwiderstand (ohm) | 1,40 |
| Nennstrom (A) | 2,00 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 25 |
| Einzelwelle/Doppelwelle | Doppelwelle |
| Gewicht (g) | 400 |
| Abtriebswellentyp | O |
| Schutzart | 40 |
