Nema 17 Schrittmotor Vollständiger D-Cut Welle 17HM19-2004S1 0,9 Grad 46 Ncm 2,9V 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€14,06
Nema 17 Schrittmotor Vollständiger D-Cut Welle 17HM19-2004S1 0,9 Grad 46 Ncm 2,9V 4 Drähte
.jpg "Nema 17 Schrittmotor Vollständiger D-Cut Welle 17HM19-2004S1 0,9 Grad 46 Ncm 2,9V 4 Drähte")

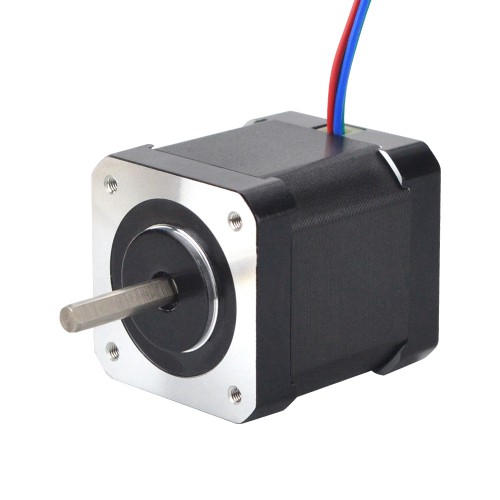

Dieser bipolare Nema 17-Schrittmotor hat einen Schrittwinkel von 0,9 Grad und die Abmessungen 42 x 42 x 48 mm. Er verfügt über vier Drähte, jede Phase zieht 2,0 A Strom und hat ein Haltedrehmoment von 46 Ncm.
Elektrische Spezifikation
Herstellerteilenummer: 17HM19-2004S1
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 0,9 deg
Haltemoment: 46Ncm
Nennstrom/Phase: 2,0A
Phasenwiderstand: 1,45ohms
Induktivität: 4,0mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 48mm
Wellendurchmesser: Φ5mm
Länge der Welle: 24mm

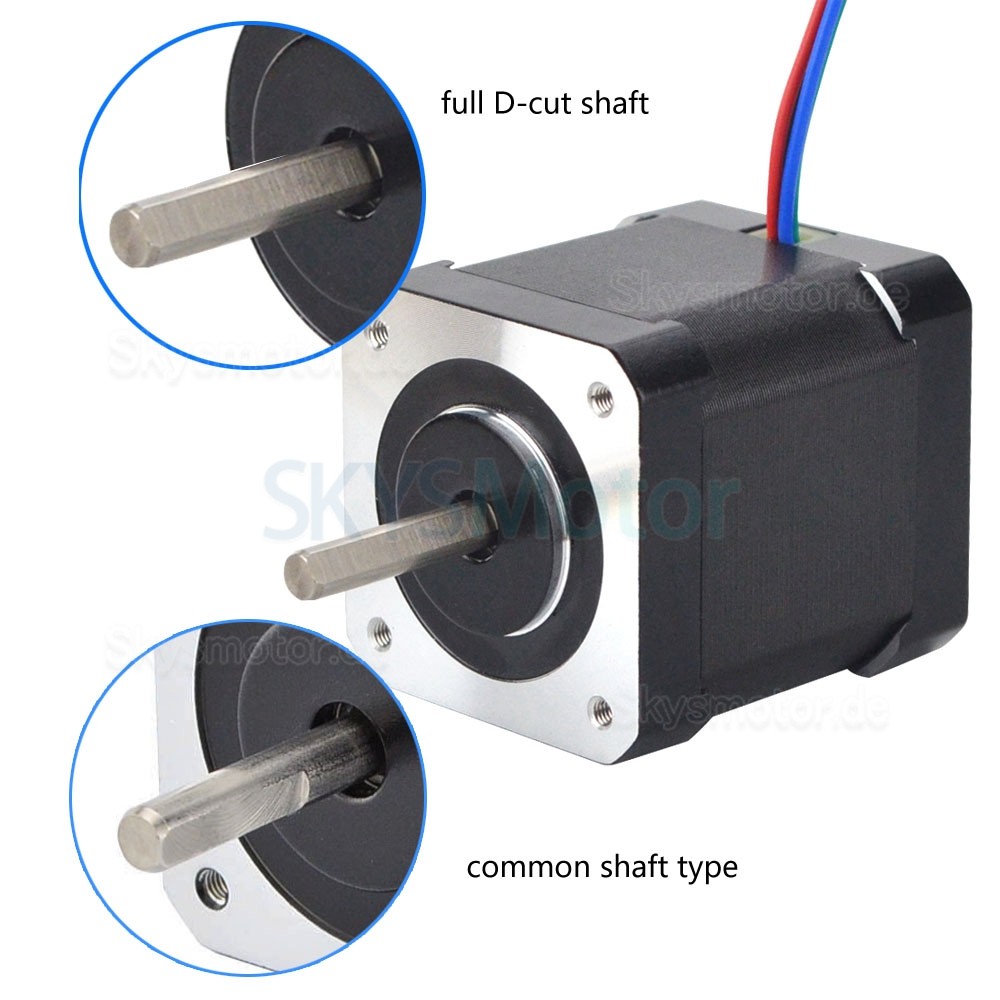

Länge der D-Flachwelle: 24mm
Anzahl der Leitungen: 4
Leitungslänge: 500mm
Gewicht: 370g
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 46 |
| Haltemoment (oz.in) | 65,1 |
| Induktivität (mH) | 3 |
| Phasenwiderstand (ohm) | 1,4 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 0,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 400 |
| Abtriebswellentyp | D-Flachwelle |
