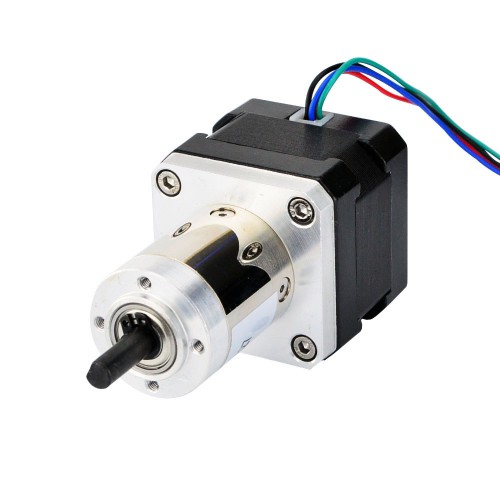

Nema 17 Getriebe Schrittmotor L=33mm 17HS13-0404S-CG27 mit 5:1 Planetengetriebe
Dieser kundenspezifische Nema 17-Schrittmotor mit 33 mm Gehäusedurchmesser und 0,4 A Nennstrom verfügt über ein integriertes Planetengetriebe mit 28 mm Durchmesser und einer Übersetzung von 26,85:1. Er eignet sich hervorragend für Anwendungen mit begrenztem Platzangebot, die niedrige Drehzahlen und/oder ein hohes Drehmoment erfordern.
Elektrische Spezifikation
- Herstellerteilenummer: 17HS13-0404S-CG27
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,67 deg
- Haltemoment ohne Getriebe: 26Ncm
- Nennstrom/Phase: 0,4A
- Phasenwiderstand: 30ohms
- Stromspannung: 12V
- Induktivität: 34mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 26,85: 1
- Wirkungsgrad: 81%
- Verdrehspiel im Leerlauf: <=1 deg
- Max, zulässiges Drehmoment: 3Nm
- Drehmoment (erlaubt): 5Nm
- Maximale axiale Belastung der Welle: 5N
- Maximale radiale Belastung der Welle: 25N
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 34mm
- Getriebelänge: 37mm
- Wellendurchmesser: Φ6mm
- Länge der Welle: 18mm
- Länge der D-Flachwelle: 12mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 400g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 1 |
| Wirkungsgrad | 81% |
| Untersetzung | 26,85:1 |
| Getriebelänge (mm) | 37 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 300 |
| Max. zulässiges Drehmoment (oz.in) | 424,8 |
| Zulässiges Dauerdrehmoment (Ncm) | 500 / 708,1 |
| Maximale axiale Belastung der Welle (N) | 5 |
| Maximale radiale Belastung der Welle (N) | 25 |
| Motorspezifikation | |
| Induktivität (mH) | 27 |
| Leitungslänge (mm) | 500 |
| Motor NEMA Größe | Nema 17 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 30 |
| Nennstrom (A) | 0,4 |
| Wellendurchmesser (mm) | 6 |
| Länge der Welle (mm) | 18 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 22 |
| Haltemoment ohne Getriebe (oz.in) | 31,2 |
| Motorlänge (mm) | 34 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Physikalische Spezifikation | |
| Gewicht (g) | 500 |
