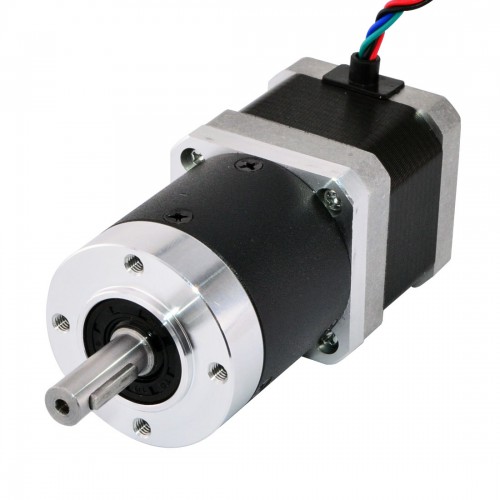

Nema 17 Planetengetriebe Schrittmotor L=39mm 17HS15-1684S-HG15 mit 15:1 Planetengetriebe
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€62,09
Nema 17 Planetengetriebe Schrittmotor L=39mm 17HS15-1684S-HG15 mit 15:1 Planetengetriebe
Dieser Nema 17-Schrittmotor mit 39-mm-Gehäuse und 1,68 A Nennstrom ist mit einem 48,3mm-Planetengetriebe mit einer Übersetzung von 15:1 ausgestattet. Er eignet sich gut für Anwendungen mit begrenztem Platzangebot, die niedrige Drehzahlen und/oder ein hohes Drehmoment erfordern.
Elektrische Spezifikation
- Herstellerteilenummer: 17HS15-1684S-HG15
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,12 deg
- Haltemoment ohne Getriebe: 39Ncm
- Nennstrom/Phase: 1,68A
- Phasenwiderstand: 1,6ohms
- Stromspannung: 2,7V
- Induktivität: 3,2mH ± 20%(1KHz)
Getriebe Spezifikationen
- Getriebeart: Planetengetriebe
- Übersetzungsverhältnis: 15 : 1
- Wirkungsgrad: 90%
- Verdrehspiel im Leerlauf: <=25 Bogenminuten
- Max, zulässiges Drehmoment: 15Nm
- Drehmoment (erlaubt): 25Nm
- Max. Radiallast: 150 N
- Umgebungstemperatur: -10 - 90℃
- Isolationsklasse: B
- Lärm: <=50 dB
- Lebensdauer: 20000 h
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 39mm
- Getriebelänge: 48,3mm
- Wellendurchmesser: Φ8mm
- Länge der Welle: 23,5mm
- Länge der Passfedernut: 14mm
- Anzahl der Leitungen: 4
- Leitungslänge: 320mm
- Gewicht: 880g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Getriebespezifikation | |
|---|---|
| Verdrehspiel im Leerlauf (Max.°) | 0,25 |
| Wirkungsgrad | 90% |
| Untersetzung | 15:1 |
| Getriebelänge (mm) | 48,3 |
| Getriebeart | Planetengetriebe |
| Max. zulässiges Drehmoment (Ncm) | 1500 |
| Max. zulässiges Drehmoment (oz.in) | 2124,2 |
| Zulässiges Dauerdrehmoment (Ncm) | 2500 / 3540,3 |
| Maximale radiale Belastung der Welle (N) | 150 |
| Motorspezifikation | |
| Induktivität (mH) | 3,2 |
| Leitungslänge (mm) | 320 |
| Motor NEMA Größe | Nema 17 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 1,6 |
| Nennstrom (A) | 1,68 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 23,5 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment ohne Getriebe (Ncm) | 39 |
| Haltemoment ohne Getriebe (oz.in) | 55,23 |
| Motorlänge (mm) | 39 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | Passfeder |
| Physikalische Spezifikation | |
| Gewicht (g) | 880 |
