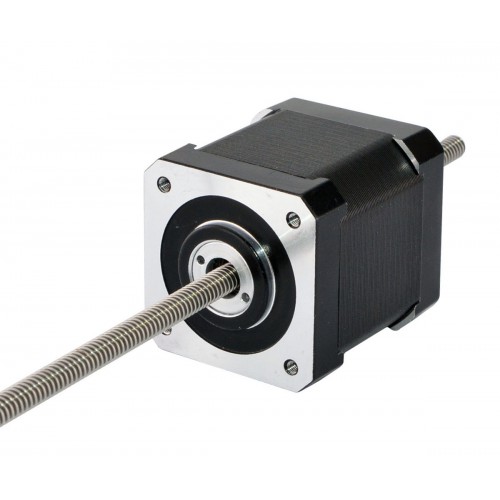

Nema 17 Non Captive Linear Schrittmotor Aktuator 17LS19-1304Q-250N Linearhub 4,877mm Hublänge 250mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€89,21
Nema 17 Non Captive Linear Schrittmotor Aktuator 17LS19-1304Q-250N Linearhub 4,877mm Hublänge 250mm
Dieses Modell entspricht nahezu exakt dem Double-Stack-Linearantrieb mit Non-Captive Schrittmotor der Haydon Kerk 43000-Serie, Größe 17. Der Motor besteht aus einem 48-mm-Körper, einem 1,8Grad 1,3A NEMA-17-Schrittmotor und arbeitet mit einer Leitspindel mit 5,54 mm Durchmesser und 250 mm Länge. Der lineare Hub beträgt 4,877 mm pro Umdrehung.
Elektrische Spezifikation
- Herstellerteilenummer: 17LS19-1304Q-250N
- Motortyp: Non Captive Linear Schrittmotor
- Schrittwinkel: 1,8°
- Minimaler Schub: 133N (300pps)
- Nennstrom/Phase: 1,3A
- Phasenwiderstand: 3,96ohms
- Stromspannung: 5V
- Induktivität: 6,66mH±20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 48mm
- Hublänge: 250mm
- Spindeldurchmesser: Φ5,54mm
- Linearhub pro Schritt: 0,024384mm
- Linearhub pro Umdrehung: 4,877mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300mm
- Gewicht: 352g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Rot/Weiß
|
Grün/Weiß
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 6,66 |
| Minimaler Schub (N) | 133 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 3,96 |
| Nennstrom (A) | 1,3 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 47,75 |
| Flanschdurchmesser (mm) | 42x42 |
| Spindeldurchmesser (mm) | 5,54 |
| Hublänge (mm) | 250 |
| Linearhub pro Umdrehung (mm) | 4,8768 |
| Linearhub pro Schritt (mm) | 0,024384 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 300 |
