Nema 17 Schrittmotor 17HM19-1684S 2,8V 0,9 Grad 44Ncm 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€16,84
Nema 17 Schrittmotor 17HM19-1684S 2,8V 0,9 Grad 44Ncm 4 Drähte

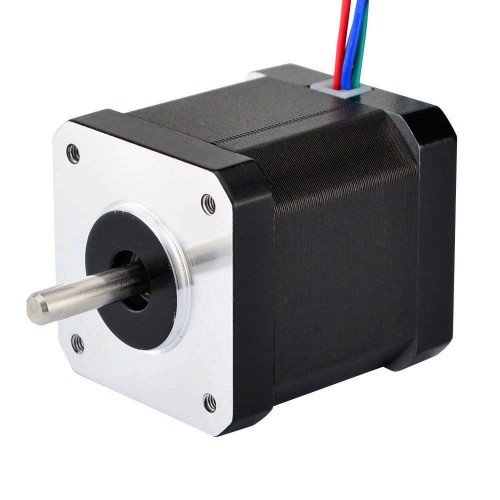

Dieser bipolare Nema 17-Schrittmotor hat einen Schrittwinkel von 0,9 Grad und die Abmessungen 42 x 42 x 47 mm. Er verfügt über 4 Drähte, jede Phase zieht 1,68 A Strom und hat ein Haltedrehmoment von 44 Ncm.
Elektrische Spezifikation
- Herstellerteilenummer: 17HM19-1684S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 0,9 deg
- Haltemoment: 44Ncm
- Nennstrom/Phase: 1,68A
- Stromspannung: 2,8V
- Phasenwiderstand: 1,65ohms
- Induktivität: 4,1mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 47mm
- Wellendurchmesser: Φ5mm
- Länge der Welle: 20mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 370g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 44 |
| Haltemoment (oz.in) | 62,3 |
| Induktivität (mH) | 4,1 |
| Phasenwiderstand (ohm) | 1,65 |
| Nennstrom (A) | 1,68 |
| Schrittwinkel (°) | 0,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | 42x42 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 20 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 350 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
