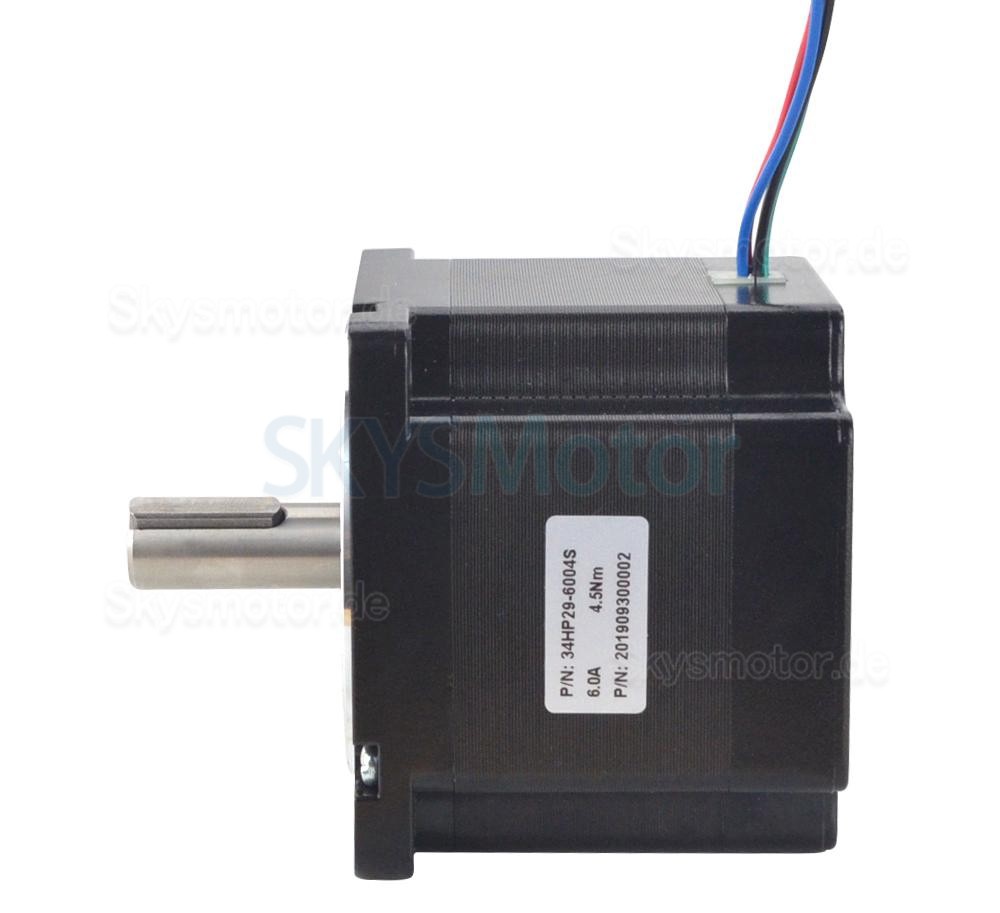

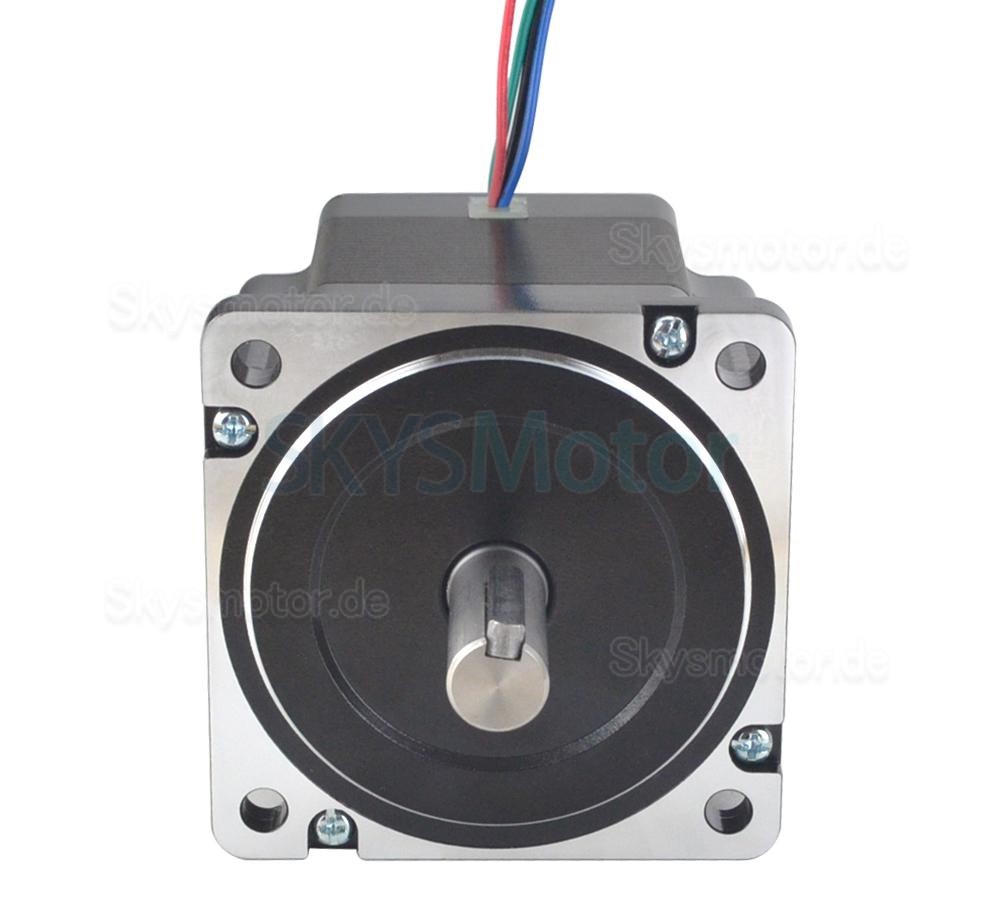

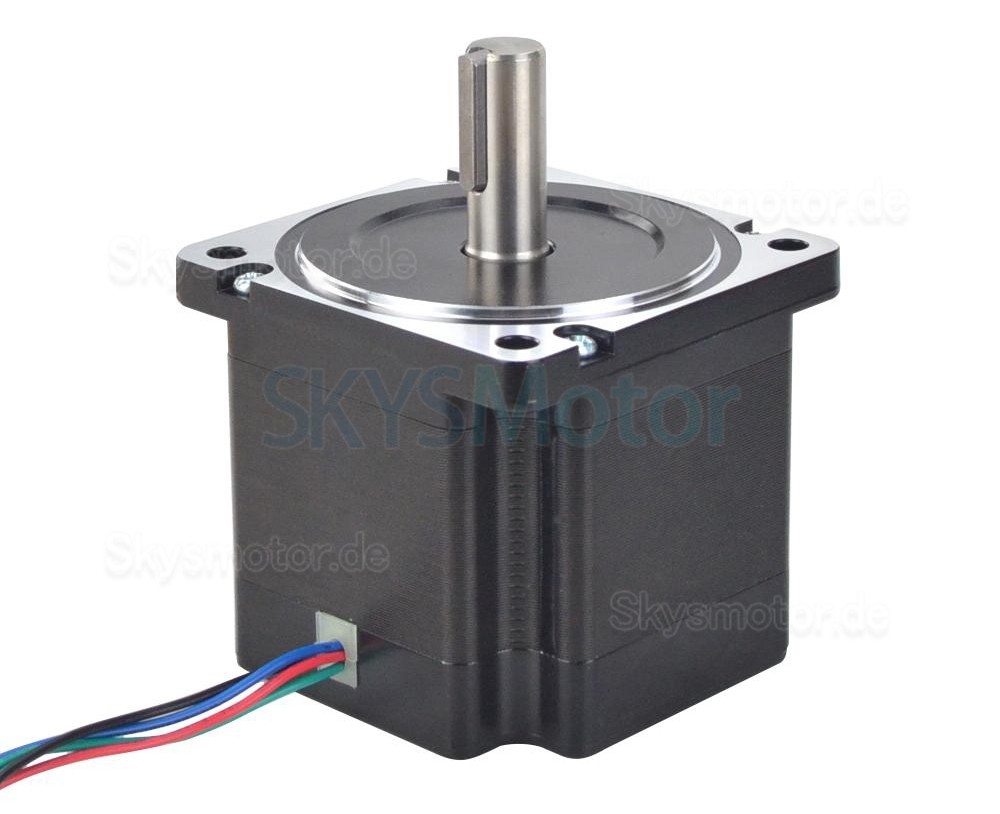

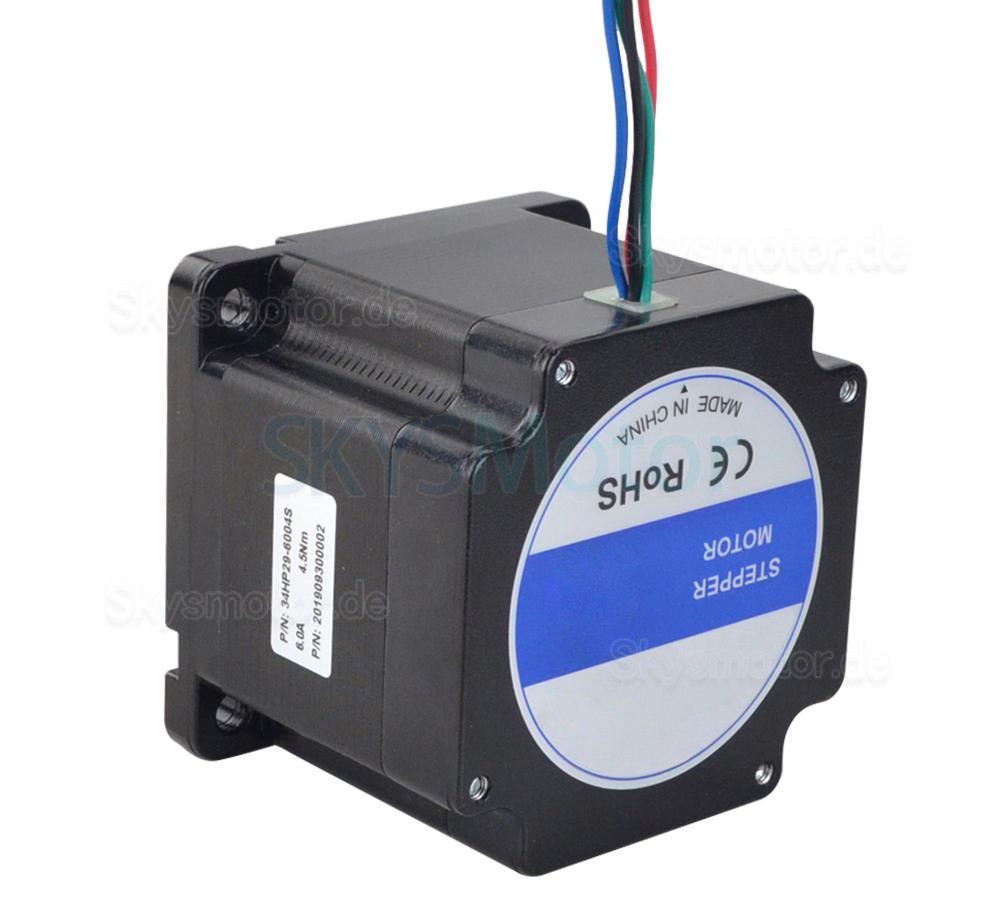

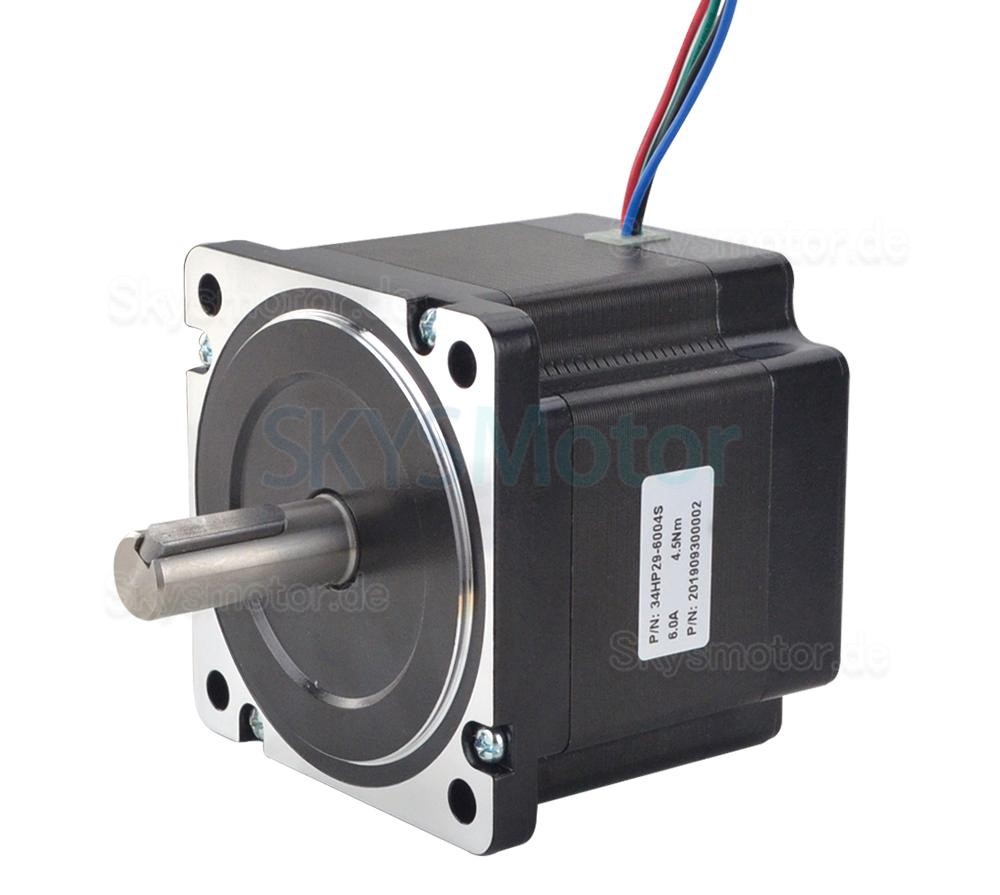

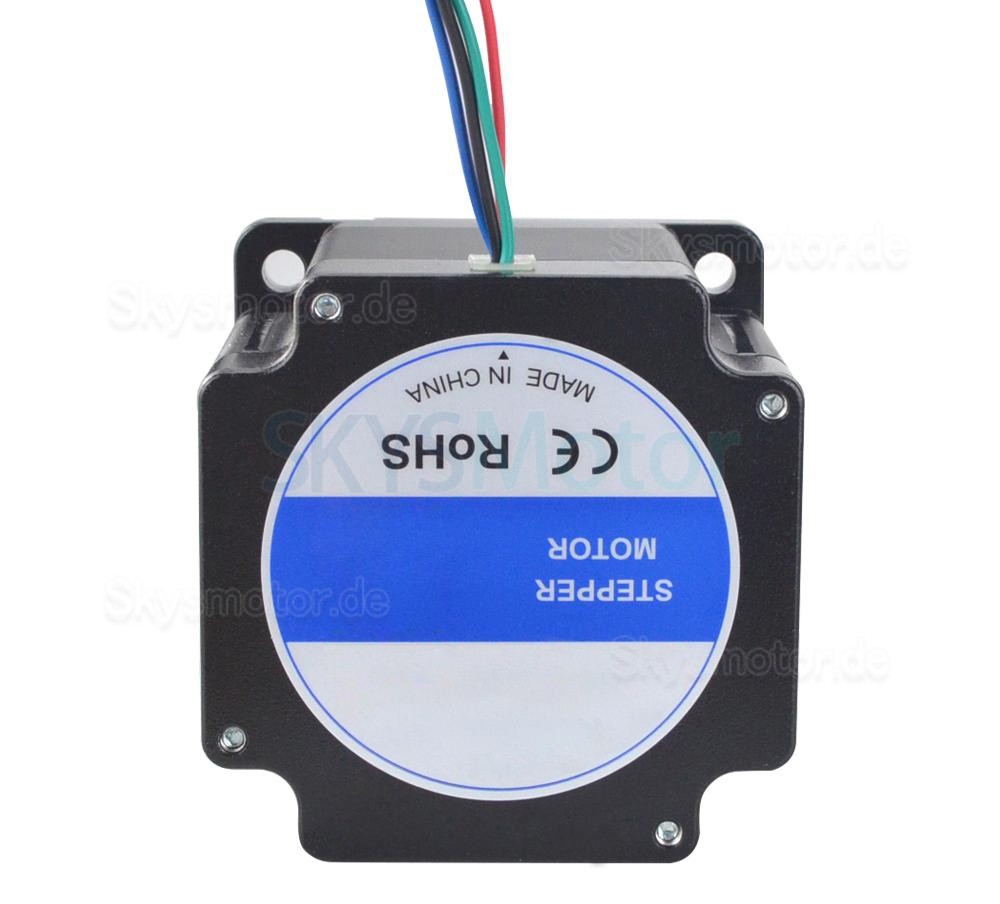

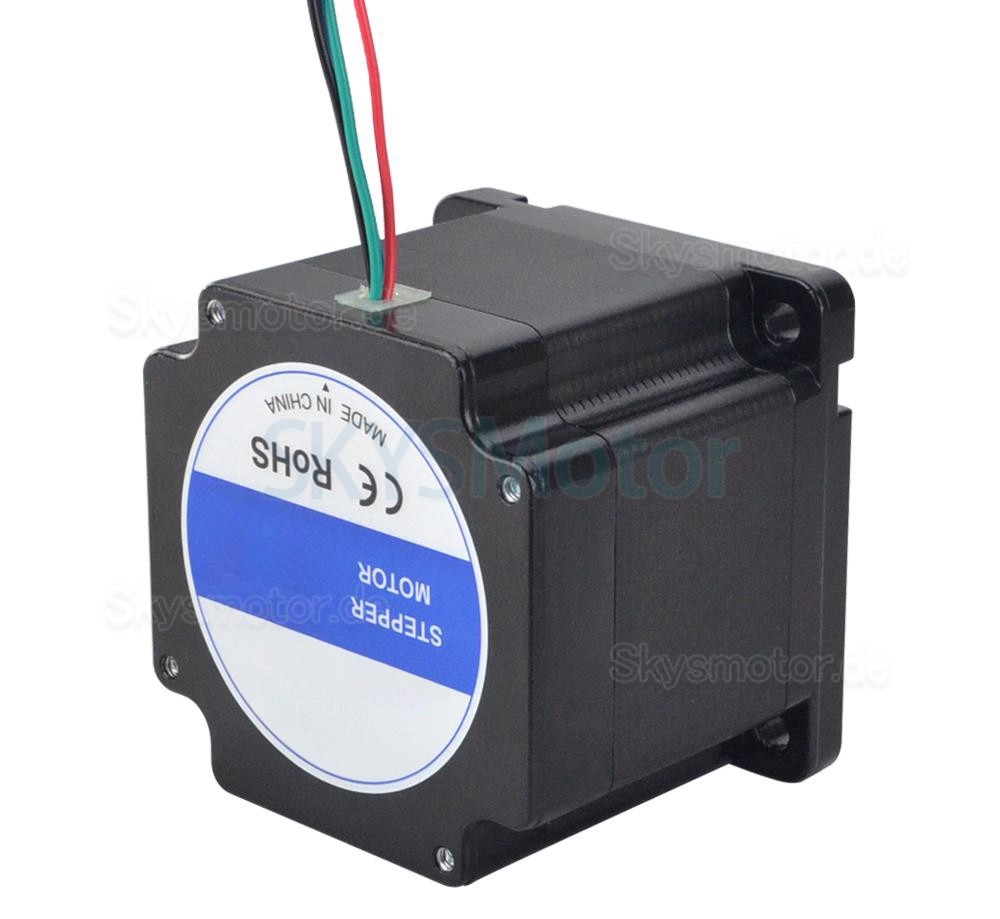

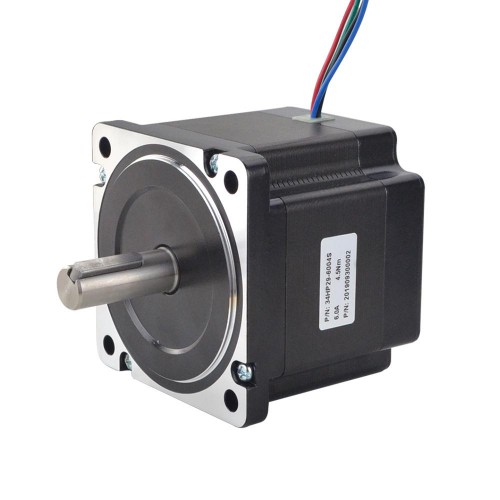

Nema 34 Schrittmotor 34HP29-6004S 1,8 Grad 4,5 Nm 6,0 A 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€50,52
Nema 34 Schrittmotor 34HP29-6004S 1,8 Grad 4,5 Nm 6,0 A 4 Drähte
Elektrische Spezifikation
- Herstellerteilenummer: 34HP29-6004S
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 4,5 Nm
- Nennstrom/Phase: 6,0 A
- Phasenwiderstand: 0,34 ohms± 10%
- Induktivität: 2,5 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 86 x 86 mm
- Motorlänge: 74 mm
- Wellendurchmesser: Φ14 mm
- Länge der Welle: 37 mm
- Länge der Passfedernut: 25 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500 mm
- Gewicht: 2,15 kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 450 |
| Haltemoment (oz.in) | 637,38 |
| Induktivität (mH) | 2,5 |
| Phasenwiderstand (ohm) | 0,34 |
| Nennstrom (A) | 6,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 74 |
| Flanschdurchmesser (mm) | 86 x 86 |
| Leitungslänge (mm) | 500 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 37 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 2150 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
