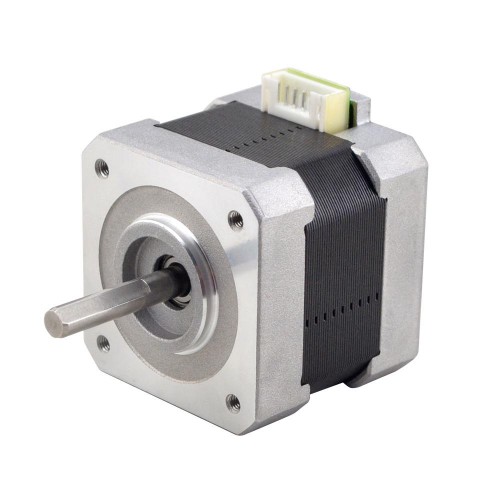

Nema 17 Schrittmotor 17HS15-1504S 42Ncm 4 Drähte mit 1m Kabel und Stecker
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€8,50
Nema 17 Schrittmotor 17HS15-1504S 42Ncm 4 Drähte mit 1m Kabel und Stecker
Elektrische Spezifikation
Herstellerteilenummer: 17HS15-1504S
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 42Ncm
Nennstrom/Phase: 1,50A
Phasenwiderstand: 2,0ohms
Induktivität: 3,9mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 42 x 42mm
Motorlänge: 39mm
Wellendurchmesser: Φ5mm
Länge der D-Flachwelle: 18mm
Länge der Welle: 23,5m
Anzahl der Leitungen: 4
Leitungslänge: 1000mm
Gewicht: 280g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Blau
|
Rot
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 42 |
| Haltemoment (oz.in) | 59,49 |
| Induktivität (mH) | 3,9 |
| Phasenwiderstand (ohm) | 2,0 |
| Nennstrom (A) | 1,5 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 39 |
| Flanschdurchmesser (mm) | Nema 17 (42 x 42) |
| Leitungslänge (mm) | 1000 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 23,5 |
| Wellentyp | D-Flachwelle |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 280 |
