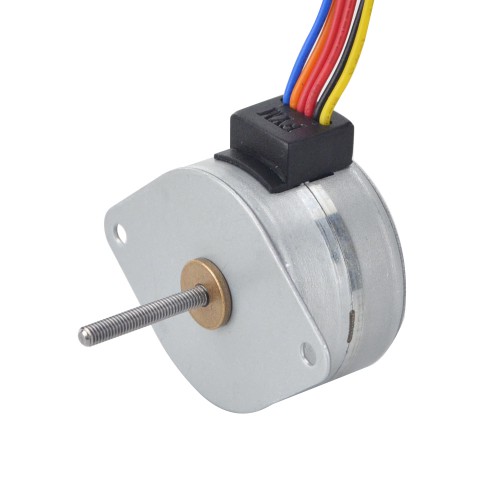

Φ35x22mm External Permanentmagnet Linearer Schrittmotor 35LN48M02-122 Linearhub 0,5mm Hublänge 21,5mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€11,97
Φ35x22mm External Permanentmagnet Linearer Schrittmotor 35LN48M02-122 Linearhub 0,5mm Hublänge 21,5mm
Dieser externe lineare PM-Schrittmotor hat einen Durchmesser von 35 mm und eine Motoreinheit mit 22 mm Länge. Der Schrittwinkel beträgt 7,5 Grad bei einem linearen Vorschub von 0,5 mm pro Umdrehung (0,0104 mm pro Schritt). Der Motor arbeitet mit 0,2 A pro Phase, hat einen Phasenwiderstand von 60 Ohm und ein Haltemoment von 50,96 mN·m. Die Hublänge beträgt 21,5 mm, der Spindeldurchmesser liegt bei 3 mm. Sechs Anschlussleitungen mit PH-6Y-Stecker und 250 mm Kabellänge sind vorhanden. Das Gewicht beträgt 88,5 g.
Elektrische Spezifikation
- Herstellerteilenummer: 35LN48M02-122
- Motortyp: Permanentmagnet External Linearer Schrittmotor
- Phasen: 2
- Schrittwinkel: 7,5 deg
- Nennstrom/Phase: 0,2 A
- Haltemoment: 50,96 mN,m
- Phasenwiderstand: 60 ± 7% ohms(20 ℃)
- Induktivität: 31,6 mH ± 20%
- Lebensdauer: 3000 h
Physikalische Spezifikation
- Bauform: Φ35 mm
- Motorlänge: 22 mm
- Hublänge: 21,5 mm
- Spindeldurchmesser: Φ3 mm
- Linearhub pro Umdrehung: 0,5 mm
- Linearhub pro Schritt: 0,0104 mm
- Anzahl der Leitungen: 6 mit Stecker PH-6Y
- Leitungslänge: 250 mm
- Gewicht: 88,5 g
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Gelb
|
Rot
|
Orange
|
Schwarz
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (oz.in) | 7,218 |
| Induktivität (mH) | 31,6 |
| Phasenwiderstand (ohm) | 60 |
| Nennstrom (A) | 0,2 |
| Schrittwinkel (°) | 7,5 |
| Anzahl der Phasen | 2 |
| Haltemoment (mNcm) | 50,96 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 22 |
| Flanschdurchmesser (mm) | Φ35 |
| Leitungslänge (mm) | 250 |
| Spindeldurchmesser (mm) | Φ3 |
| Hublänge (mm) | 21,5 |
| Anzahl der Leitungen | 6 |
| Linearhub pro Umdrehung (mm) | 0,5 |
| Linearhub pro Schritt (mm) | 0,0104 |
