Nema 17 Schrittmotor 17HS19-1684S1 2,8V 1,8 Grad 45Ncm 4 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€13,85

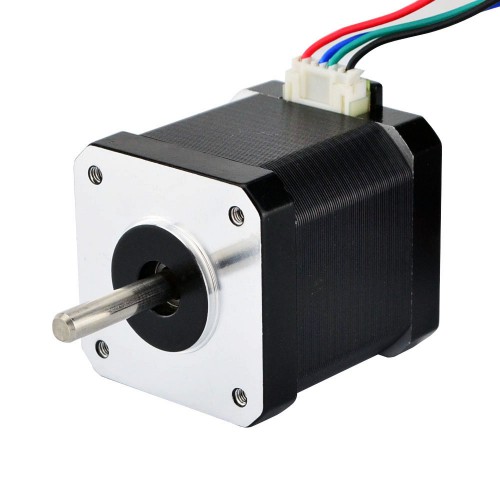

Nema 17 Schrittmotor 17HS19-1684S1 2,8V 1,8 Grad 45Ncm 4 Drähte
Dieser bipolare Nema 17 Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 42 x 42 x 48 mm. Er verfügt über vier Adern mit 1 m Kabel und einem 2,54-mm-Rasterstecker. Jede Phase verbraucht 1,68 A und hat ein Haltemoment von 45 Ncm (64 oz.in). Er eignet sich hervorragend für 3D-Drucker.
Elektrische Spezifikation
- Herstellerteilenummer: 17HS19-1684S1
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 45Ncm
- Nennstrom/Phase: 1,68A
- Stromspannung: 2,8V
- Phasenwiderstand: 1,65ohms
- Induktivität: 2,8mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 42 x 42mm
- Motorlänge: 48mm
- Wellendurchmesser: Φ5mm
- Vordere Wellenlänge: 24mm
- Anzahl der Leitungen: 4
- Leitungslänge: 1000mm
- Gewicht: 390g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 45 |
| Haltemoment (oz.in) | 63,7 |
| Induktivität (mH) | 2,5 |
| Phasenwiderstand (ohm) | 2 |
| Nennstrom (A) | 1,68 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 48 |
| Flanschdurchmesser (mm) | 42x42 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 5 |
| Länge der Welle (mm) | 24 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 1000 |
| Gewicht (g) | 400 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
