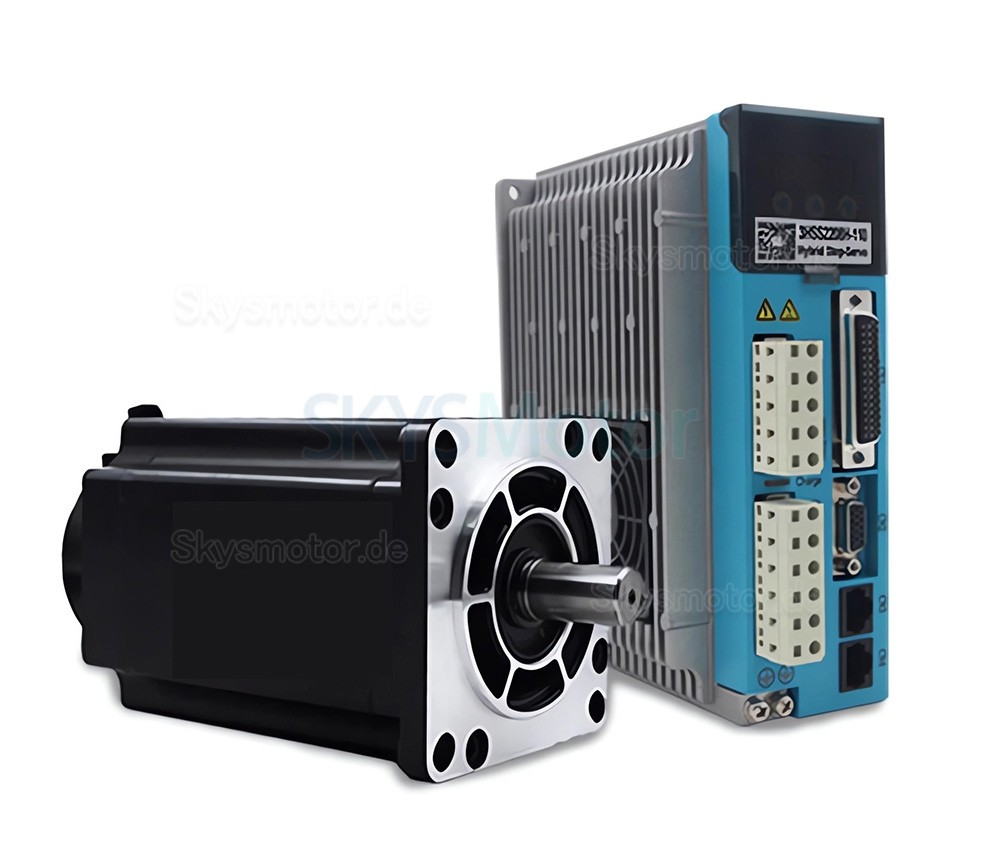

NEMA 42 Closed Loop Schrittmotor Kit 12/16/20 Nm mit 3 Phasen Schrittmotor und Treiber
- Handbücher und Dokumentation:
NEMA 42 Closed Loop Schrittmotor Kit 12/16/20 Nm mit 3 Phasen Schrittmotor und Treiber

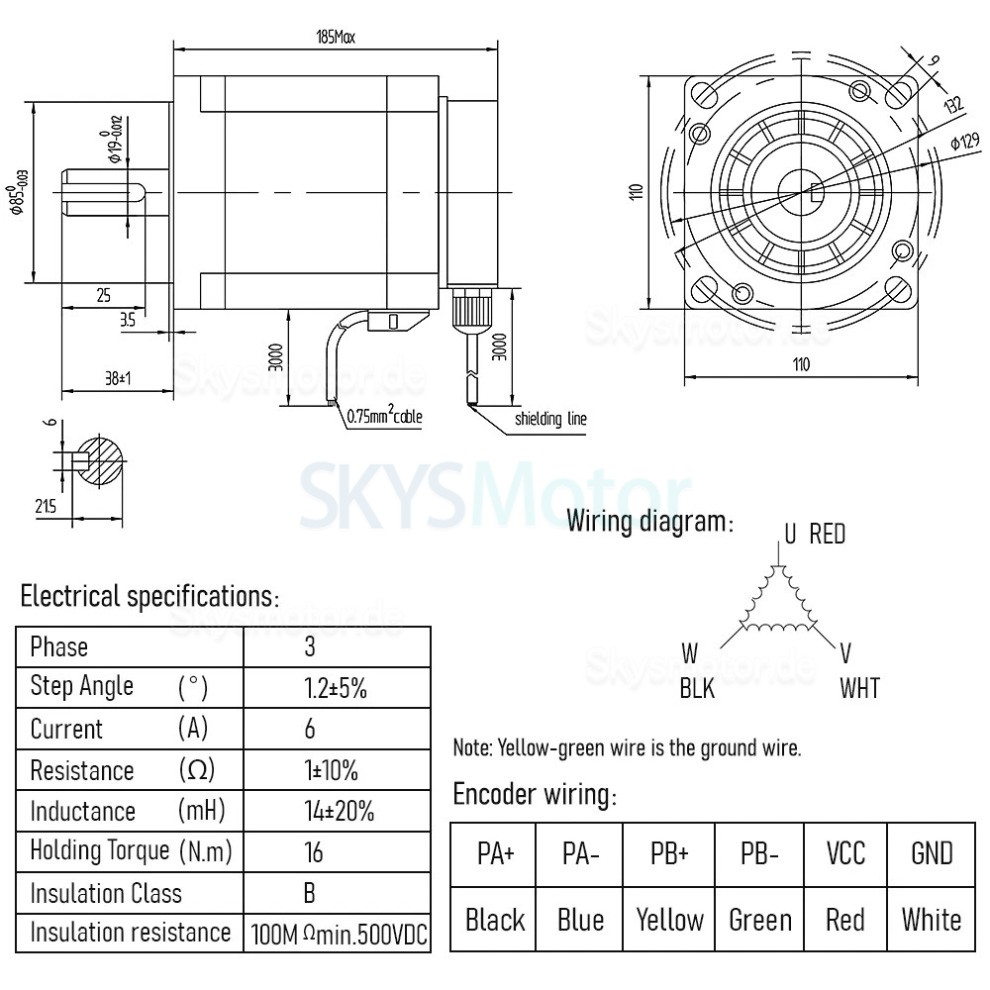

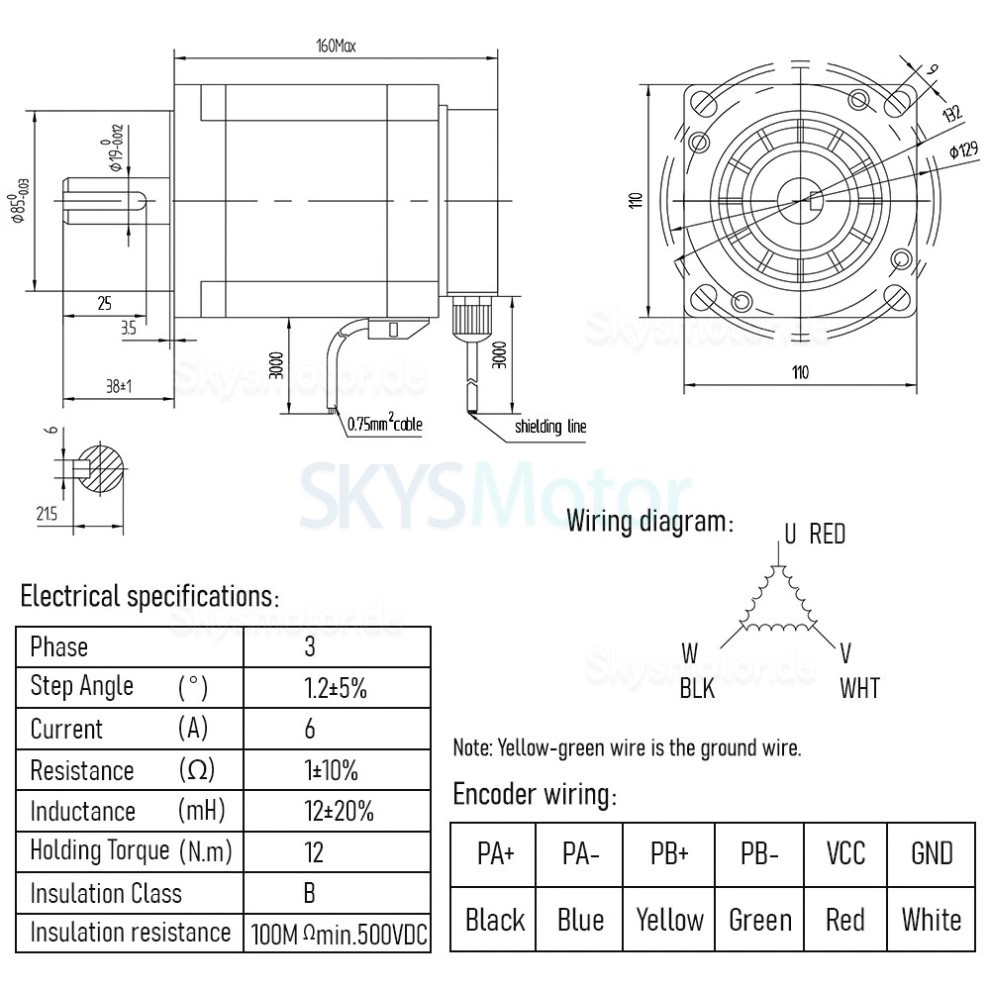

Motorparameter:
Baugröße: NEMA42 110 mm
Schrittwinkel/Phase: 1,2°/3-phasig
Phasenstrom: 6,8 A
Haltemoment: 12/16/20 Nm
Körperlänge: 160 mm/185 mm/190 mm
Wellendurchmesser: 19 mm (6-mm-Keil)
Drehzahl: 0–2000 U/min
Encoder: 1000 Linien
Isolationsklasse: B
Widerstand (Phase): 1,24 Ω
Induktivität (Phase): 22 mH
Treiberparameter:
Modell: 3HSS2208H-110
Typ: 32-Bit-DSP-Digitalanzeigetreiber mit geschlossenem Regelkreis
Eingangsspannung: 110–250 V AC
Max. Spitzenstrom: 6 A
Signaleingangsstrom: 7–20 mA
Impulsantwortfrequenz: 200 kHz
Standard-Kommunikationsrate: 57,6 kbit/s
Schutzfunktionen: Überspannung, Überstrom, Tracking-Fehler, Überspannungsschutz
Kompatible Eingangsspannung: 4,5–28 V (kein Vorwiderstand erforderlich)
Ansteuerung: 32-Bit-DSP-Vektorsteuerung mit geschlossenem Regelkreis
Lieferumfang:

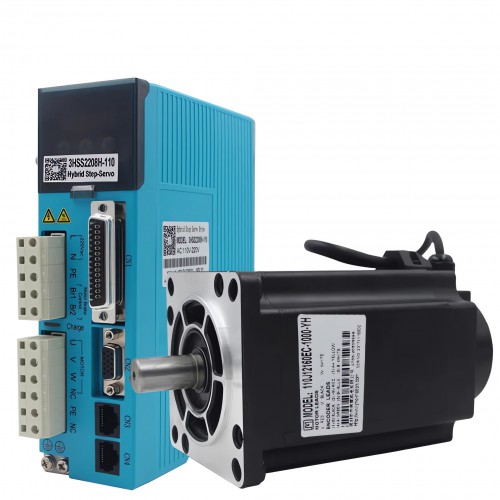

1 Stück 3-Phasen-Schrittmotor NEMA42 mit geschlossenem Regelkreis, Wellendurchmesser 19 mm, mit 1000-Linien-Encoder (12/16/20 Nm)
1 Stück 3-Phasen-Motortreiber 3HSS2208H
1 Stück 3 m Encoder-Verlängerungskabel
Size Chart:
| CNC-Kit-Spezifikation | |
|---|---|
| Anzahl der Achsen | Einachsig |
| Open-loop/Closed-loop | Closed-loop |
| Motorspezifikation | |
| Haltemoment (Ncm) | 1200 / 1600 / 2000 |
| Haltemoment (oz.in) | 1699.34 / 2265.79 / 2832.24 |
| Induktivität (mH) | 12 / 16 / 19 |
| Motorlänge (mm) | 160 / 185 / 210 |
| Motor NEMA Größe | NEMA 42 |
| Phasenwiderstand (ohm) | 1 / 1.6 |
| Nennstrom (A) | 6 |
| Wellendurchmesser (mm) | 21.5 |
| Länge der Welle (mm) | 34.5 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Schrittwinkel (°) | 1.2 |
| Anzahl der Phasen | 3 |
-
