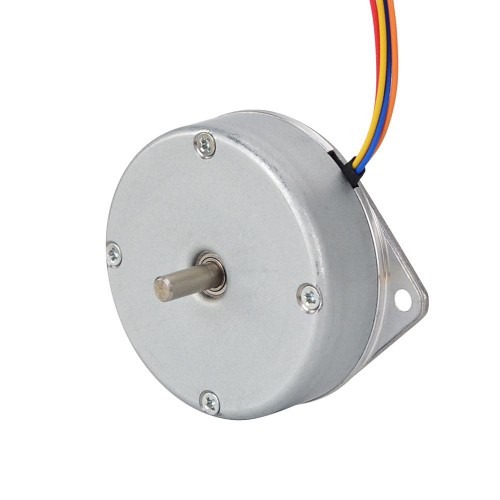

Nema 18 Runder Flacher Schrittmotor 18HR06-1004S 1,8° 9Ncm 1A Φ46x16mm 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€25,26
Nema 18 Runder Flacher Schrittmotor 18HR06-1004S 1,8° 9Ncm 1A Φ46x16mm 4 Drähte
Dieser bipolare Pancake-Schrittmotor Nema 18 mit einem Schrittwinkel von 1,8 Grad und den Abmessungen Φ46 x 16 mm verfügt über vier Drähte, jede Phase zieht 1 A und hat ein Haltemoment von 9 Ncm (12,748 oz.in).
Elektrische Spezifikation
- Herstellerteilenummer: 18HR06-1004S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 9 Ncm
- Nennstrom/Phase: 1 A
- Phasenwiderstand: 2,8 ohms
- Induktivität: 2,4 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: Φ46 mm
- Motorlänge: 16 mm
- Wellendurchmesser: Φ4 mm
- Länge der Welle: 10 mm
- Anzahl der Leitungen: 4
- Leitungslänge: 300 mm
- Gewicht: 103 g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Rot
|
Blau
|
Orange
|
Gelb
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 9 |
| Haltemoment (oz.in) | 12,748 |
| Induktivität (mH) | 2,4 |
| Phasenwiderstand (ohm) | 2,8 |
| Nennstrom (A) | 1 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 16 |
| Flanschdurchmesser (mm) | Φ46 |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 4 |
| Länge der Welle (mm) | 10 |
| Wellentyp | O |
| Einzelwelle/Doppelwelle | Einzelwelle |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
