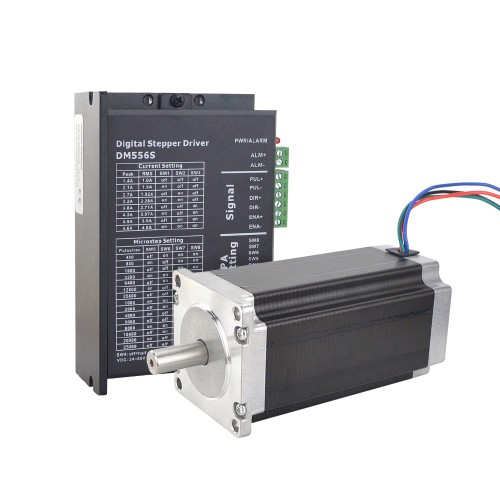

Nema 23 Schrittmotor + Schrittmotorsteuerung Kit 3Nm 1-DM556S-23HS45, 1 Achsen CNC Kit
-
Handbücher und Dokumentation:
Motordatenblatt:
Treiber-Benutzerhandbuch:
Kaufen Sie jetzt:€73,92
Nema 23 Schrittmotor + Schrittmotorsteuerung Kit 3Nm 1-DM556S-23HS45, 1 Achsen CNC Kit
Dieses CNC-Kit enthält:
- 1 x Digitaler Schrittmotortreiber, RMS-Strom, max. 4 A, 24–60 VDC
- 1 x Nema 23 Bipolarer Schrittmotor 3Nm 4,2A 57x57x114mm 4 Drähte Schrittmotor CNC
Motorspezifikation
- Herstellerteilenummer: 23HS45-4204S
- Motortyp: Bipolar Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 3,0Nm
- Nennstrom/Phase: 4.2A
- Stromspannung: 3,78V
- Phasenwiderstand: 0,9ohms
- Induktivität: 3,8mH ± 20%(1KHz)
- Bauform: 57 x 57mm
- Motorlänge: 113mm
- Wellendurchmesser: Φ10mm
- Länge der Welle: 24mm
- Länge der D-Flachwelle: 20mm
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
- Gewicht: 1,8kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Treiberspezifikation
- Eingangsspannung: DC24V~60V
- Dauerstrom: 7,5A
- Maximale Pulsfrequenz: 200K
- Standard-Kommunikationsrate: 57.6kbps
- Überstromschutz: Spitze 10A±10%
- Überspannungsschutz: Spitze 90VDC
- Abmessungen(mm): 118x75.5x34
- Gewicht: Ca. 260g
- Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
- Betriebstemperatur: 0~70℃
- Lagertemperatur: -20℃~+80℃
- Luftfeuchtigkeit: 40~90%RH
- Kühlmethode: Natürliche Kühlung oder erzwungene Luftkühlung
| CNC-Kit-Spezifikation | |
|---|---|
| Open-loop/Closed-loop | Open-loop |
| Motorspezifikation | |
| Motorlänge (mm) | 113 |
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 425 |
| Induktivität (mH) | 3,8 |
| Leitungslänge (mm) | 400 |
| Motor NEMA Größe | Nema 23 |
| Anzahl der Leitungen | 4 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 4,2 |
| Wellendurchmesser (mm) | 10 |
| Länge der Welle (mm) | 24 |
| Schrittmotortreiber-Spezifikation | |
| Max. Impulseingang (kHZ) | 200 |
| Mikroschritt (Schritte/Umdr.) | 400-25000 |
| Ausgangsstrom (A) | 1,0-4,0 |
| Eingangsspannung (V) | 24-60VDC |
| Physikalische Spezifikation | |
| Gewicht (g) | 2200 |
