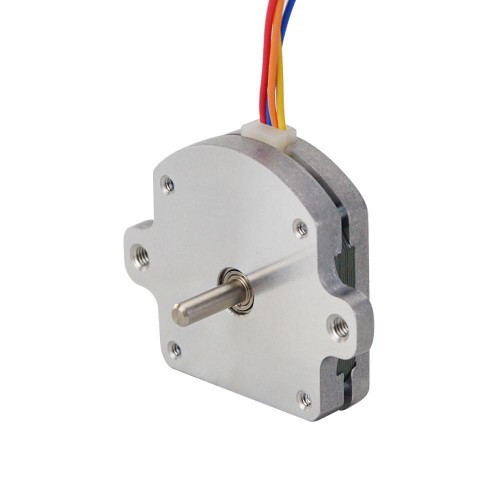

Nema 11 Flacher Schrittmotor 11HS04-0504S, 1,8° Schrittwinkel, 1 Ncm, 0,5A, 28x28x9,5mm, 4 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€25,26
Nema 11 Flacher Schrittmotor 11HS04-0504S, 1,8° Schrittwinkel, 1 Ncm, 0,5A, 28x28x9,5mm, 4 Drähte
Dieser Nema 11 bipolare Flacher Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 28 x 28 x 9,5 mm. Er verfügt über vier Drähte, jede Phase zieht 0,5 A und hat ein Haltemoment von 10 Ncm.
Elektrische Spezifikation
-
Herstellerteilenummer: 11HS04-0504S
-
Motortyp: Bipolar Schrittmotor
-
Schrittwinkel: 1,8 Grad
-
Haltemoment: 1Ncm
-
Nennstrom/Phase: 0,5 A
-
Phasenwiderstand: 4 ohms
-
Induktivität: 0,8 mH ± 20%(1KHz)
Physikalische Spezifikation
-
Bauform: 28 x 28 mm
-
Motorlänge: 9,5 mm
-
Wellendurchmesser: Φ4 mm
-
Länge der Welle: 10 mm
-
Anzahl der Leitungen: 4
-
Leitungslänge: 300 mm
-
Gewicht: 28 g
Anschluss
|
A+ |
A- |
B+ |
B- |
|
Rot |
Blau |
Orange |
Gelb |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 1 |
| Haltemoment (oz.in) | 1,416 |
| Induktivität (mH) | 0,8 |
| Phasenwiderstand (ohm) | 4 |
| Nennstrom (A) | 0,5 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 9,5 |
| Flanschdurchmesser (mm) | 28 x 28 |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 4 |
| Länge der Welle (mm) | 10 |
| Wellentyp | O |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellendurchmesser (mm) | 4 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
