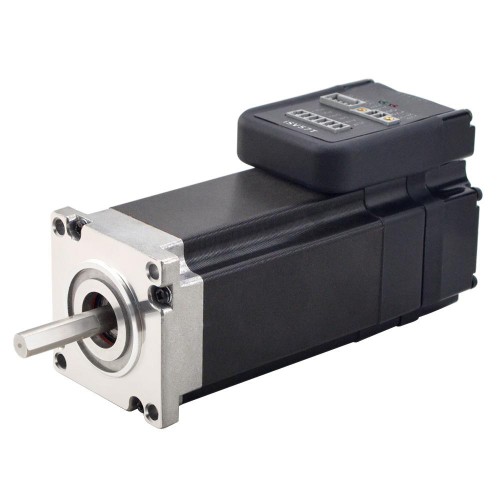

NEMA 23 Easy DC Servomotor mit Integrierter Steuerung ISV57T-180 180w 3000U/min 0,6Nm 20-50VDC
-
Handbücher und Dokumentation:
Benutzerhandbuch:
Tuning-Software:
NEMA 23 Easy DC Servomotor mit Integrierter Steuerung ISV57T-180 180w 3000U/min 0,6Nm 20-50VDC
Der integrierte Servomotor ISV57T-180 ist ein bürstenloser Motor mit 57 mm Baugröße, integriert einen 16-Bit-Encoder und einen Servoantrieb. Dank seiner sehr kompakten Bauweise und der integrierten Komponenten spart der ISV57T-180 Montageplatz, spart Encoderanschluss und Motorverdrahtungszeit, reduziert Störungen und senkt Kabel- und Arbeitskosten. Die kompakte Bauweise spart Montageplatz, Rüstzeit und reduziert elektrische Störungen.
Hauptmerkmale:
Eingangsspannung 20–50 VDC, Ausgangsspitzenstrom 0–6 A
Schritt- & Richtungssteuerbefehlseingang für die Positionskontrolle
Kompatible Montagemgröße mit Schrittmotor
Sanfte Motorbewegung und exzellente Reaktionszeit
Isolierte Steuereingänge für Puls und Richtung
In-Position- und Fehlerausgänge für externe Bewegungssteuerungen zur vollständigen Systemsteuerung
Schutz vor Überspannung, Überstrom und Positionsfehler
Treiberspezifikation:
Ausgangsspitzenstrom: 0~6A
Eingangsspannung: +20~50VDC (Typisch 36VDC)
Logiksignalstrom: 7~16mA (Typisch 10mA)
Impulseingangsfrequenz: 0~300kHz
Impulsspannung: 5v(bei 24 V einen 2-kOhm-Widerstand in Reihe schalten)
Isolationswiderstand: 100MΩ
Elektrische Spezifikation:
Herstellerteilenummer: ISV57T-180
Nennleistung(W): 180
Nenndrehmoment(Nm): 0,6
Spitzendrehmoment(Nm): 1,5
Nenndrehzahl(U/min): 3000
Spitzengeschwindigkeit(U/min): 4000
Nennspannung(Vdc): 36
Gewicht(kg): 1.54
Physikalische Spezifikation:
Bauform: 57 x 57 mm
Motorlänge: 148 mm
Wellendurchmesser: Φ8 mm
Länge der D-Flachwelle: 15 mm
Länge der Welle: 21 mm
Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder Zwangskühlung
Umgebung: Vermeiden Sie Staub, Ölnebel und korrosive Gase
Umgebungstemperatur: 0℃ － 40℃
Luftfeuchtigkeit: 40%RH－90%RH
Betriebstemperatur (Kühlkörper): 70℃ Max
Vibration: 10-50Hz / 0,15mm
Lagertemperatur: -20℃ － 65℃
| Integrierte Schritt-/Servomotor-Spezifikation | |
|---|---|
| Max. Pulsfrequenz (KHz) | 300 |
| Eingangsspannung (V) | 20 - 50VDC(typisch 36 V) |
| Ausgangsstrom | 0~6 |
| Elektrische Spezifikation | |
| Haltemoment (Ncm) | 60 |
| Motorspezifikation | |
| Motorlänge (mm) | 128 |
| Wellendurchmesser (mm) | 8mm |
| Länge der Welle (mm) | 21 |
| Schrittmotortreiber-Spezifikation | |
| Flanschdurchmesser (mm) | 57 x 57mm |
-
