Nema 23 Non Captive Linearaktuatoren 23LS18-2004E-200N 2A Linearhub 2mm Hublänge 200mm 0,7Nm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€50,54
Nema 23 Non Captive Linearaktuatoren 23LS18-2004E-200N 2A Linearhub 2mm Hublänge 200mm 0,7Nm

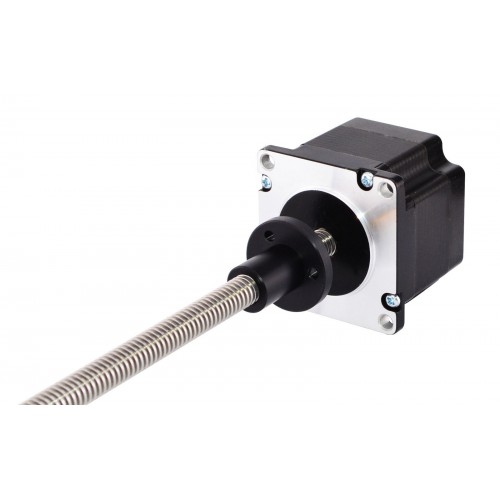

Dieses Modell ist ein wirtschaftlicher Linearschrittmotor mit der Bezeichnung Nema 23 externer Linearantrieb. Der Motorteil ist ein Nema 23 Schrittmotor mit einer Gehäuselänge von 45 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 2 A. Er ist mit einer 200 mm langen Tr10x2-Gewindestange ausgestattet, entlang der sich eine Gewindemutter aus POM bewegt.
Elektrische Spezifikation
- Herstellerteilenummer: 23LS18-2004E-200N
- Motortyp: Bipolar Schrittmotor
- Haltemoment: 0,7Nm
- Nennstrom/Phase: 2,0A
- Phasenwiderstand: 1,63ohms
- Stromspannung: 3,26V
- Induktivität: 5,8mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 45mm
- Hublänge: 200mm
- Spindeldurchmesser: Φ10mm
- Linearhub pro Schritt: 0,01mm
- Linearhub pro Umdrehung: 2mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 650g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 70 |
| Haltemoment (oz.in) | 99 |
| Induktivität (mH) | 5,8 |
| Motortyp | Extern |
| Phasenwiderstand (ohm) | 1,63 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 45 |
| Flanschdurchmesser (mm) | 57x57 |
| Spindeldurchmesser (mm) | 10 |
| Hublänge (mm) | 200 |
| Linearhub pro Umdrehung (mm) | 2 |
| Linearhub pro Schritt (mm) | 0,01 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
