Nema 23 Non Captive Linear Schrittmotor 23LS22-2004N-400T Linearhub 2mm Hublänge 400mm 1,2Nm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€56,31
Nema 23 Non Captive Linear Schrittmotor 23LS22-2004N-400T Linearhub 2mm Hublänge 400mm 1,2Nm

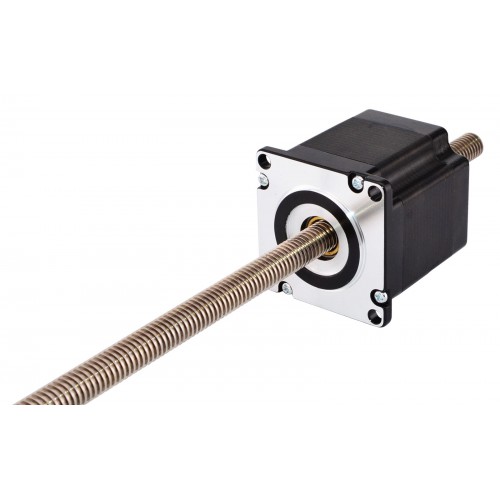

Dieses Modell ist ein wirtschaftlicher Linearschrittmotor mit der Bezeichnung Nema 23 Non-Captive Linearantrieb. Er besteht aus einem Nema 23 Schrittmotor mit einer Gehäuselänge von 56 mm und einem Nennstrom von 2 A sowie einer Tr11x2-Gewindespindel mit einer Länge von 400 mm.
Elektrische Spezifikation
- Herstellerteilenummer: 23LS22-2004N-400T
- Motortyp: Bipolar Schrittmotor
- Haltemoment: 1,2Nm
- Nennstrom/Phase: 2,0A
- Phasenwiderstand: 3,6ohms
- Stromspannung: 7,2V
- Induktivität: 12mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 56mm
- Hublänge: 400mm
- Spindeldurchmesser: Φ11mm
- Linearhub pro Schritt: 0,01mm
- Linearhub pro Umdrehung: 2mm
- Anzahl der Leitungen: 4
- Leitungslänge: 500mm
- Gewicht: 650g
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 120 |
| Haltemoment (oz.in) | 170 |
| Induktivität (mH) | 12 |
| Motortyp | Non-Captive |
| Phasenwiderstand (ohm) | 3,6 |
| Nennstrom (A) | 2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 56 |
| Flanschdurchmesser (mm) | 57x57 |
| Spindeldurchmesser (mm) | 11 |
| Hublänge (mm) | 400 |
| Linearhub pro Umdrehung (mm) | 2 |
| Linearhub pro Schritt (mm) | 0,01 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 500 |
