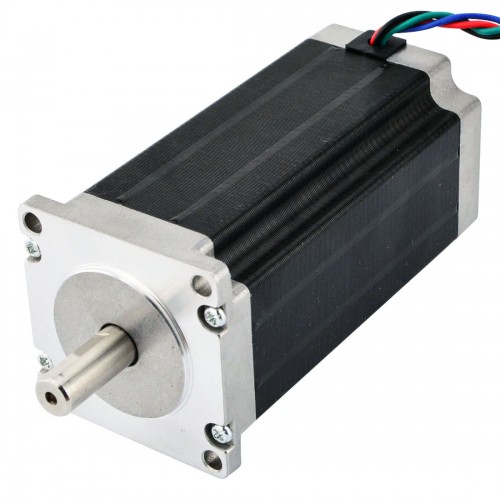

Nema 23 Schrittmotor 23HS45-4204S 3,78V 1,8 Grad 3Nm 4 Drähte
Dies ist der stärkste Nema 23-Schrittmotor mit einem Schrittwinkel von 1,8 Grad und den Abmessungen 57 x 57 x 114 mm. Er verfügt über vier Drähte, jede Phase zieht 4,2 A und hat ein Haltemoment von 3,0 Nm.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS45-4204S
- Motortyp: Unipolarer Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 3,0Nm
- Nennstrom/Phase: 4,2A
- Stromspannung: 3,78V
- Phasenwiderstand: 0,9ohms
- Induktivität: 3,8mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 113mm
- Wellendurchmesser: Φ10mm
- Länge der Welle: 24mm
- Länge der D-Flachwelle: 20mm
- Anzahl der Leitungen: 4
- Leitungslänge: 400mm
- Gewicht: 1,8kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 425 |
| Induktivität (mH) | 3,8 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 4,2 |
| Schrittwinkel (°) | 1,8 |
| Bipolar/Unipolar | Unipolar |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 113 |
| Flanschdurchmesser (mm) | 57x57 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 10 |
| Länge der Welle (mm) | 24 |
| Anzahl der Leitungen | 4 |
| Leitungslänge (mm) | 400 |
| Gewicht (g) | 1600 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
