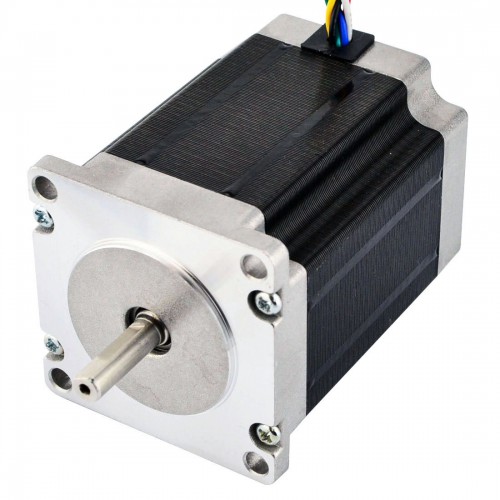

Nema 23 Schrittmotor 23HS30-1006S 8,6V 1,8 Grad 1,35Nm 6 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€27,29
Nema 23 Schrittmotor 23HS30-1006S 8,6V 1,8 Grad 1,35Nm 6 Drähte
Dieser unipolare Nema 23-Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 57 x 57 x 76 mm. Er verfügt über sechs Drähte, jede Phase zieht 1,0 A und hat ein Haltemoment von 1,35 Nm.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS30-1006S
- Motortyp: Unipolarer Schrittmotor
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,35Nm
- Nennstrom/Phase: 1,0A
- Stromspannung: 8,6V
- Phasenwiderstand: 8,6ohms
- Induktivität: 14mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 76mm
- Wellendurchmesser: Φ6,35mm(1/4 inch)
- Länge der Welle: 20,6mm
- Länge der D-Flachwelle: 18mm
- Anzahl der Leitungen: 6
- Leitungslänge: 500mm
- Gewicht: 1,0Kg
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Schwarz
|
Gelb
|
Grün
|
Rot
|
Weiß
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Unipolar |
| Haltemoment (Ncm) | 135 |
| Haltemoment (oz.in) | 191,2 |
| Induktivität (mH) | 18 |
| Phasenwiderstand (ohm) | 8,6 |
| Nennstrom (A) | 1 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 76 |
| Flanschdurchmesser (mm) | 57x57 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 6,35 |
| Länge der Welle (mm) | 20,6 |
| Anzahl der Leitungen | 6 |
| Leitungslänge (mm) | 500 |
| Gewicht (g) | 1000 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
