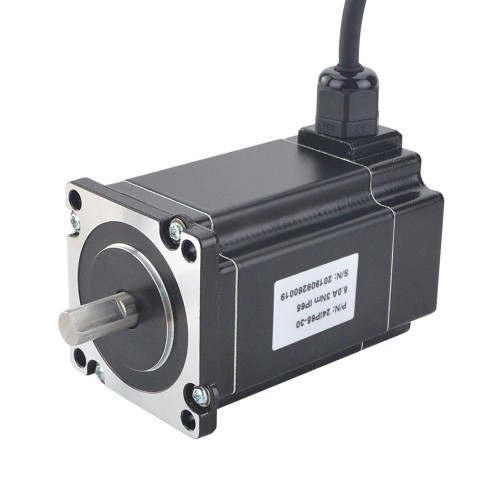

Nema 24 Wasserdichter Schrittmotor 24IP65-30 5,0A 3Nm P Serie IP65
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€67,65
Nema 24 Wasserdichter Schrittmotor 24IP65-30 5,0A 3Nm P Serie IP65
Dieser wasserdichte Nema 24 Schrittmotor der P-Serie (Modell 24IP65-30) hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 3 Nm. Er verfügt über zwei Phasen mit einem Nennstrom von 5,0 A pro Phase und einem Phasenwiderstand von 0,45 Ohm. Die Abmessungen betragen 60 x 60 mm bei einer Motorlänge von 100 mm. Der Wellendurchmesser liegt bei 10 mm, die Wellenlänge bei 21 mm. Mit Schutzart IP65 eignet sich der Motor für Anwendungen in feuchter oder staubiger Umgebung.
Elektrische Spezifikation
- Herstellerteilenummer: 24IP65-30
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 3 Nm
- Nennstrom/Phase: 5,0 A
- Phasenwiderstand: 0,45 ohms
- Induktivität: 1,8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 60 x 60 mm
- Motorlänge: 100 mm
- Wellendurchmesser: Φ10 mm
- Länge der Welle: 21 mm
- Länge der D-Flachwelle: 15 mm
- Leitungslänge: 1000 mm
- Gewicht: 1,4 kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 424,92 |
| Induktivität (mH) | 1,8 |
| Leitungslänge (mm) | 1000 |
| Motor NEMA Größe | Nema 24 |
| Phasenwiderstand (ohm) | 0,45 |
| Nennstrom (A) | 5 |
| Wellendurchmesser (mm) | 10 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Wasserdichtigkeit | IP65 |
| Aviation-Steckverbinder | PG9 |
