Nema 23 Schrittmotor 23HS32-4004S 2,4Nm 4A 4Drähte 8mm Welle

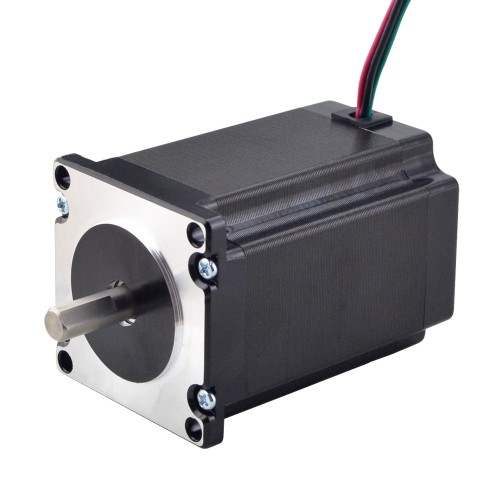

Dieser bipolare Schrittmotor vom Typ 23HS32-4004S hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 2,4 Nm. Der Nennstrom beträgt 4,0 A pro Phase bei einem Phasenwiderstand von 0,9 Ohm. Die Induktivität liegt bei 3,4 mH (1 kHz). Die Bauform beträgt 57 x 57 mm bei einer Motorlänge von 82 mm. Der Wellendurchmesser beträgt 8 mm, die Wellenlänge 21 mm, davon 15 mm als D-Flachwelle. Der Motor verfügt über vier Anschlussleitungen mit einer Länge von je 300 mm. Das Gewicht beträgt 1,2 kg.
Elektrische Spezifikation
Herstellerteilenummer: 23HS32-4004S
Anzahl der Phasen: 2
Schrittwinkel: 1,8 Grad
Haltemoment: 2,4Nm
Nennstrom/Phase: 4,0A
Phasenwiderstand: 0,9ohms
Induktivität: 3,4mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 57 x 57mm
Motorlänge: 82mm
Wellendurchmesser: Φ8mm
Länge der Welle: 21mm
Länge der D-Flachwelle: 15mm
Anzahl der Leitungen: 4
Leitungslänge: 300mm
Gewicht: 1,2kg
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 240 |
| Haltemoment (oz.in) | 339,79 |
| Induktivität (mH) | 3,4 |
| Phasenwiderstand (ohm) | 0,9 |
| Nennstrom (A) | 4,0 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 82 |
| Flanschdurchmesser (mm) | Nema 23 (57 x 57) |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Gewicht (g) | 1100 |
| Abtriebswellentyp | D-Flachwelle |
| Schutzart | 40 |
