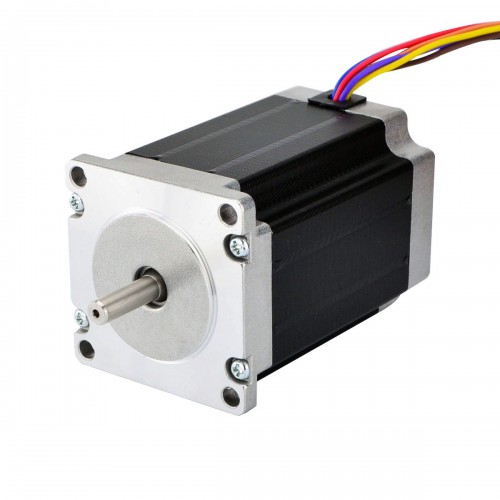

Nema 23 Schrittmotor 23HS33-4008S 2,26V 1,8 Grad 2,83Nm 8 Drähte
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€30,09
Nema 23 Schrittmotor 23HS33-4008S 2,26V 1,8 Grad 2,83Nm 8 Drähte
Dieser NEMA 23 Schrittmotor hat einen Schrittwinkel von 1,8 Grad und die Abmessungen 57 x 57 x 84 mm. Er verfügt über 8 Drähte und bietet drei Anschlussmöglichkeiten: unipolar, bipolar (seriell) oder bipolar (parallel). Sie können den gewünschten Typ wählen. Das maximale Drehmoment beträgt 2,0 Nm bei unipolarem Anschluss und 2,83 Nm bei bipolarem Anschluss.
Elektrische Spezifikation
- Herstellerteilenummer: 23HS33-4008S
- Motortyp: Unipolar/Bipolar
- Schrittwinkel: 1,8 Grad
- Haltemoment (unipolar): 2,83Nm
- Haltemoment (unipolar): 2,0Nm
- Nennstrom (bipolar seriell): 2,83 A
- Nennstrom (bipolar parallel): 5,66 A
- Nennstrom (unipolar): 4,0 A
- Phasenwiderstand (Bipolar Seriell): 1,6ohms
- Phasenwiderstand (Bipolar Parallel): 0,4ohms
- Phasenwiderstand (Unipolar): 0,8ohms
- Induktivität (Bipolar Seriell): 7,2mH ± 20%(1KHz)
- Inductance(Bipolar Parallel): 1,8mH ± 20%(1KHz)
- Induktivität (Unipolar): 1,8mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57mm
- Motorlänge: 84mm
- Wellendurchmesser: Φ6,35mm
- Länge der Welle: 21mm
- Länge der D-Flachwelle: 15mm
- Anzahl der Leitungen: 8
- Leitungslänge: 300mm
- Gewicht: 1,3kg
Anschluss
|
A+
|
A-
|
C-
|
C+
|
B+
|
B-
|
D-
|
D+
|
|
Schwarz
|
Weiß
|
Braun
|
Orange
|
Rot
|
PUR
|
Blau
|
Gelb
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar/Unipolar |
| Haltemoment (Ncm) | 283 |
| Haltemoment (oz.in) | 400 |
| Induktivität (mH) | 1,8 |
| Phasenwiderstand (ohm) | 0,4 |
| Nennstrom (A) | 5,66 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 84 |
| Flanschdurchmesser (mm) | 57x57 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Wellentyp | D-Flachwelle |
| Wellendurchmesser (mm) | 6,35 |
| Länge der Welle (mm) | 21 |
| Anzahl der Leitungen | 8 |
| Leitungslänge (mm) | 300 |
| Gewicht (g) | 1130 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
