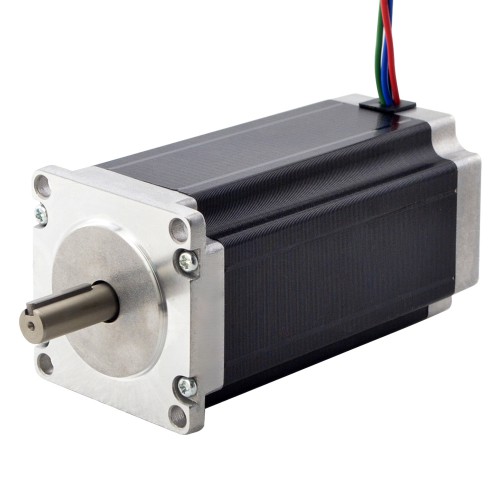

Nema 23 Schrittmotor 23HS45-4204S-RV 3Nm für NMRV30 Schneckengetriebe
Dieser Motor hat ein Drehmoment von 3,0 Nm und seine Welle ist eine 9-mm-Keilnutwelle. Er passt direkt in das NMRV30-Schneckengetriebe.
Elektrische Spezifikation
Herstellerteilenummer: 23HS45-4204S-RV
Motortyp: Bipolar Schrittmotor
Schrittwinkel: 1,8 Grad
Haltemoment: 3,0Nm
Nennstrom/Phase: 4,2A
Phasenwiderstand: 0,88ohms
Induktivität: 3,4mH ± 20%(1KHz)
Physikalische Spezifikation
Bauform: 57 x 57mm
Motorlänge: 113mm
Wellendurchmesser: Φ9mm
Länge der Welle: 25mm
Länge der Passfedernut: 20mm
Anzahl der Leitungen: 4
Leitungslänge: 400mm
Gewicht: 1,8kg
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 425 |
| Induktivität (mH) | 3,4 |
| Phasenwiderstand (ohm) | 0,88 |
| Nennstrom (A) | 4,2 |
| Schrittwinkel (°) | 1,8 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 113 |
| Flanschdurchmesser (mm) | Nema 23 (57 x 57) |
| Leitungslänge (mm) | 400 |
| Anzahl der Leitungen | 4 |
| Wellendurchmesser (mm) | 9 |
| Länge der Welle (mm) | 25 |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Abtriebswellentyp | Passfeder |
| Schutzart | 40 |
