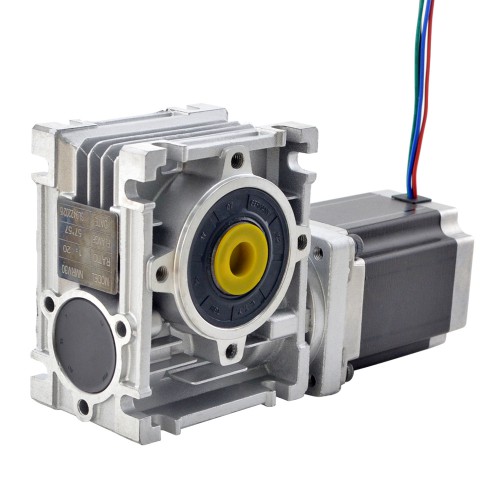

Nema 23 Schneckengetriebe Schrittmotor 23HS30-2804S-RV30-G10 L=76mm mit 10:1 Schneckengetriebebox
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Vollständiges Datenblatt:
Drehmomentkurve:
Nema 23 Schneckengetriebe Schrittmotor 23HS30-2804S-RV30-G10 L=76mm mit 10:1 Schneckengetriebebox
Dieser Schrittmotor der Größe Nema 23 ist mit einem 10:1-Schneckengetriebe ausgestattet. Das Schneckengetriebe ist mit einem hochwertigen, synthetischen Langzeitschmiermittel ausgestattet und somit wartungsfrei. Die Abtriebswelle ist um 90° zur Antriebswelle versetzt und zeichnet sich durch hohen Wirkungsgrad und Selbsthemmung aus.
Elektrische Spezifikation
Herstellerteilenummer: 23HS30-2804S-RV30-G10
Motortyp: Bipolar Schrittmotor
Haltemoment ohne Getriebe: 1,9Nm
Nennstrom/Phase: 2,8A
Phasenwiderstand: 1,13ohms
Induktivität: 4,8mH±20%(1KHz)
Getriebe Spezifikationen
Getriebeart: Schneckengetriebe
Übersetzungsverhältnis: 10:1
Wirkungsgrad: 82%
Verdrehspiel im Leerlauf: <=1°
Max, zulässiges Ausgangsdrehmoment: 18Nm
Max, Radiallast: 0,75kN
Physikalische Spezifikation
Bauform: 57 x 57mm
Motorlänge: 76,5mm
Ausgabetyp: Hohlbohrung
Bohrungsdurchmesser: Φ14mm
Anschluss
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 4,8 |
| Phasenwiderstand (ohm) | 1,13 |
| Stromstärke (A) | 2,8 |
| Haltedrehmoment ohne Getriebe (N.m) | 1,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 76 |
| Flanschdurchmesser (mm) | Nema 23 (57 x 57) |
| Leitungslänge (mm) | 500 |
| Getriebeart | Schneckengetriebe |
| Untersetzung | 10 |
| Verdrehspiel im Leerlauf | <=1° |
| Schutzart | 40 |
| Bohrungsdurchmesser (mm) | 14 |
| Ausgabetyp | Hohlbohrung |
-
