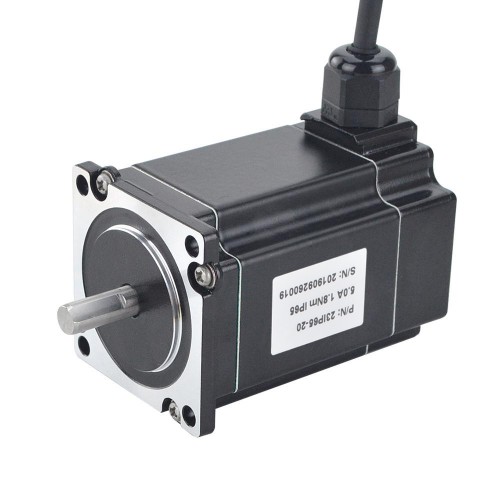

Nema 23 Wasserdichter Schrittmotor 23IP65-20 5,0A 1,8Nm P Serie IP65
Dieser wasserdichte Nema 23 Schrittmotor der P Serie (Modell 23IP65-20) verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 1,8 Nm. Er hat zwei Phasen mit einem Nennstrom von 5,0 A pro Phase und einem Phasenwiderstand von 0,44 Ohm. Die Motorgröße beträgt 57 x 57 mm bei einer Länge von 85,8 mm. Der Wellendurchmesser liegt bei 8 mm und die Wellenlänge bei 21 mm. Die Schutzart IP65 ermöglicht den Einsatz in feuchten oder staubigen Umgebungen.
Elektrische Spezifikation
- Herstellerteilenummer: 23IP65-20
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 1,8 Nm
- Nennstrom/Phase: 5,0 A
- Phasenwiderstand: 0,44 ohms
- Induktivität: 1,8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57 mm
- Motorlänge: 85,8 mm
- Wellendurchmesser: Φ8 mm
- Länge der Welle: 21 mm
- Länge der D-Flachwelle: 15 mm
- Leitungslänge: 1000 mm
- Gewicht: 1,1 kg
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 200 |
| Haltemoment (oz.in) | 283,28 |
| Induktivität (mH) | 1,8 |
| Leitungslänge (mm) | 1000 |
| Motor NEMA Größe | Nema 23 |
| Phasenwiderstand (ohm) | 0,44 |
| Nennstrom (A) | 5 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Wasserdichtigkeit | IP65 |
| Aviation-Steckverbinder | PG9 |
