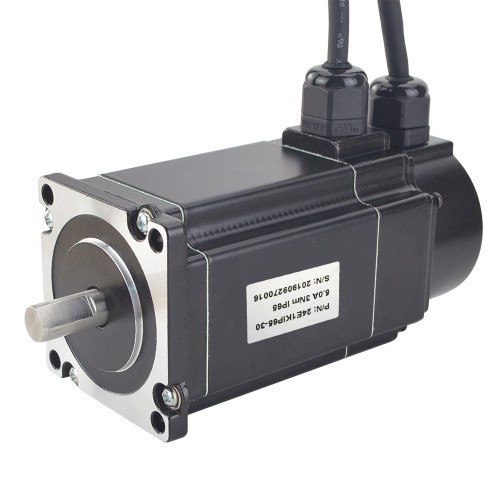

Nema 24 Wasserdichter Closed Loop Schrittmotor 24E1KIP65-30 P-Serie IP65 3Nm mit Encoder 1000CPR
Dieser wasserdichte Closed-Loop-Schrittmotor der Größe Nema 24 (Modell 24E1KIP65-30) aus der P-Serie verfügt über einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 3 Nm. Er hat zwei Phasen mit einem Nennstrom von 5,0 A pro Phase und einem Phasenwiderstand von 0,45 Ohm. Die Motorabmessungen betragen 60 x 60 mm bei einer Länge von 97 mm. Der Wellendurchmesser liegt bei 10 mm, die Wellenlänge bei 21 mm.
Elektrische Spezifikation
- Herstellerteilenummer: 24E1KIP65-30
- Anzahl der Phasen: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 3 Nm
- Nennstrom/Phase: 5,0 A
- Phasenwiderstand: 0,45 ohms
- Induktivität: 1,8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 60 x 60 mm
- Motorlänge: 97 mm
- Wellendurchmesser: Φ10 mm
- Länge der Welle: 21 mm
- Länge der D-Flachwelle: 15 mm
- Leitungslänge: 1000 mm
- Gewicht: 1,4 kg
Kodiersteuerung(1000 CPR (Counts per Revolution))
- Schwarz--GND
- Rot--+5VCC
- Blau/Weiß--EA-
- Blau--EA+
- Orange/Weiß--EB-
- Orange--EB+
Anschluss
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Motorspezifikation | |
|---|---|
| Haltemoment (Ncm) | 300 |
| Haltemoment (oz.in) | 424,92 |
| Induktivität (mH) | 1,8 |
| Leitungslänge (mm) | 1000 |
| Phasenwiderstand (ohm) | 0,45 |
| Nennstrom (A) | 5 |
| Wellendurchmesser (mm) | 10 |
| Länge der Welle (mm) | 21 |
| Schrittwinkel (°) | 1,8 |
| Anzahl der Phasen | 2 |
| Wasserdichtigkeit | IP65 |
| Aviation-Steckverbinder | PG9 |
| Encoderspezifikation | |
| Ausgangssignalkanäle | 2 |
| Auflösung (CPR) | 1000 |
