NEMA 34 Non-Captive Acme Linearaktuator Schrittmotor 34N30S5504RK5-300RS Linearhub 6,35mm Hublänge 300mm
NEMA 34 Non-Captive Acme Linearaktuator Schrittmotor 34N30S5504RK5-300RS Linearhub 6,35mm Hublänge 300mm

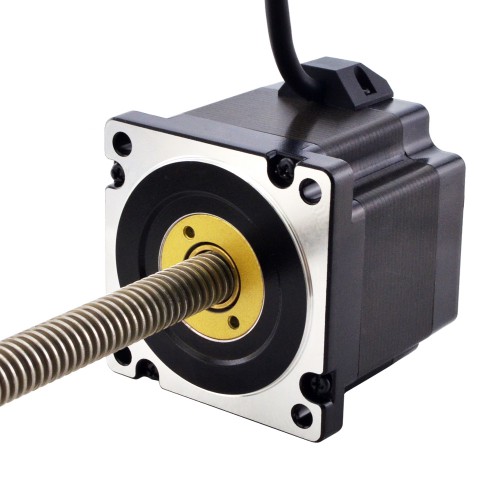

Dieses Modell ist ein Nema 34 Non-captive Linear-Schrittmotor, einer Gehäuselänge von 76 mm, einem Schrittwinkel von 1,8 Grad und einem Nennstrom von 5,5 A. Er ist mit einer Trapezgewindespindel mit einem Durchmesser von 15,875 mm und einer Länge von 300 mm sowie einer POM-Gewindemutter ausgestattet. Der lineare Vorschub beträgt 6,35 mm pro Umdrehung. Der Motor bietet hohe Leistung, geringe Geräuschentwicklung, lange Lebensdauer und hohe Effizienz.
Elektrische Spezifikation
Herstellerteilenummer: 34N30S5504RK5-300RS
Motortyp: Non-Captive
Schrittwinkel: 1,8°
Haltemoment: 4,5Nm
Nennstrom/Phase: 5,5A
Phasenwiderstand: 0,5ohms
Induktivität: 4,5mH±20%(1KHz)
Physikalische Spezifikation
Bauform: 76 x 76mm
Motorlänge: 76mm
Hublänge: 300mm
Spindeldurchmesser: Φ15,875mm
Linearhub pro Schritt: 0,03175mm
Linearhub pro Umdrehung: 6,35mm
Anzahl der Leitungen: 4
Anzahl der Gewindegänge: 2
Leitungslänge: 500mm
Anschluss
| A+ | A- | B+ | B- |
| Rot | Rot/Weiß | Grün | Grün/Weiß |
Bearbeitung der Enden von Gewindespindel
.jpg "NEMA 34 Non-Captive Acme Linearaktuator Schrittmotor 34N30S5504RK5-300RS Linearhub 6,35mm Hublänge 300mm")
Spielfreie Mutter
SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.
Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.
.png "NEMA 34 Non-Captive Acme Linearaktuator Schrittmotor 34N30S5504RK5-300RS Linearhub 6,35mm Hublänge 300mm")
Encoder
.png "NEMA 34 Non-Captive Acme Linearaktuator Schrittmotor 34N30S5504RK5-300RS Linearhub 6,35mm Hublänge 300mm")
Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.
Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.
Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.
Bremsen
Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.
.png "NEMA 34 Non-Captive Acme Linearaktuator Schrittmotor 34N30S5504RK5-300RS Linearhub 6,35mm Hublänge 300mm")
Verdrahtung, Kabel und Anschlüsse
.png "NEMA 34 Non-Captive Acme Linearaktuator Schrittmotor 34N30S5504RK5-300RS Linearhub 6,35mm Hublänge 300mm")
Fliegende Drahtanschlüsse oder Stecker
Verdrehte Drahtanschlüsse
Schrumpfschläuche oder dehnbare Rohre
Kabelgehäuse
Teflonbeschichtete Spindel
Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.
Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.
Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.
Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
.png "NEMA 34 Non-Captive Acme Linearaktuator Schrittmotor 34N30S5504RK5-300RS Linearhub 6,35mm Hublänge 300mm")
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität (mH) | 4,5 |
| Phasenwiderstand (ohm) | 0,5 |
| Nennstrom (A) | 5,5 |
| Schrittwinkel (°) | 1,8 |
| Linearmotortyp | Non-Captive |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 76 |
| Flanschdurchmesser (mm) | Nema 34 (76 x 76) |
| Leitungslänge (mm) | 500 |
| Spindeldurchmesser (mm) | 15,875 |
| Hublänge (mm) | 250 |
| Anzahl der Leitungen | 4 |
| Linearhub pro Umdrehung (mm) | 6,35 |
| Linearhub pro Schritt (mm) | 0,03175 |
| Schutzart | 40 |
-
