E Serie Nema 34 Schrittmotor 34HE59-6004S 1,8 Grad 12,0 Nm 6,0 A 4 Drähte

E Serie Nema 34 Schrittmotor 34HE59-6004S 1,8 Grad 12,0 Nm 6,0 A 4 Drähte

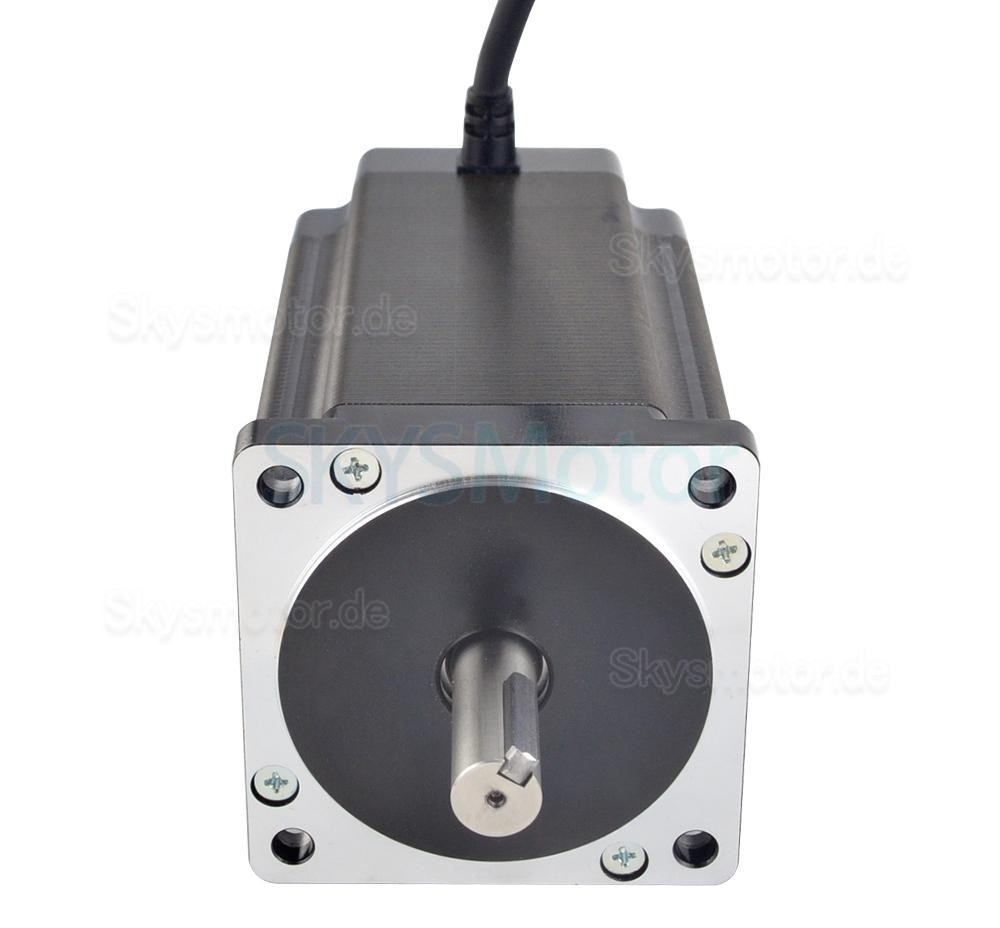

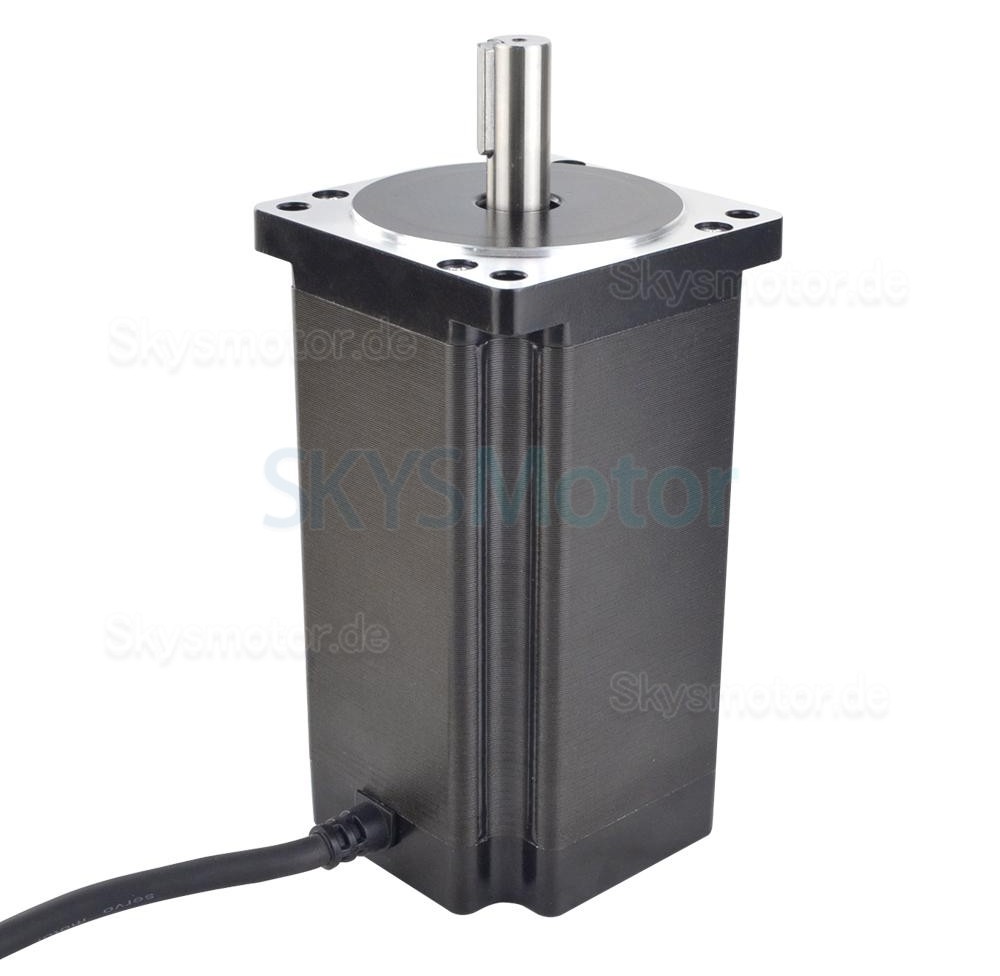

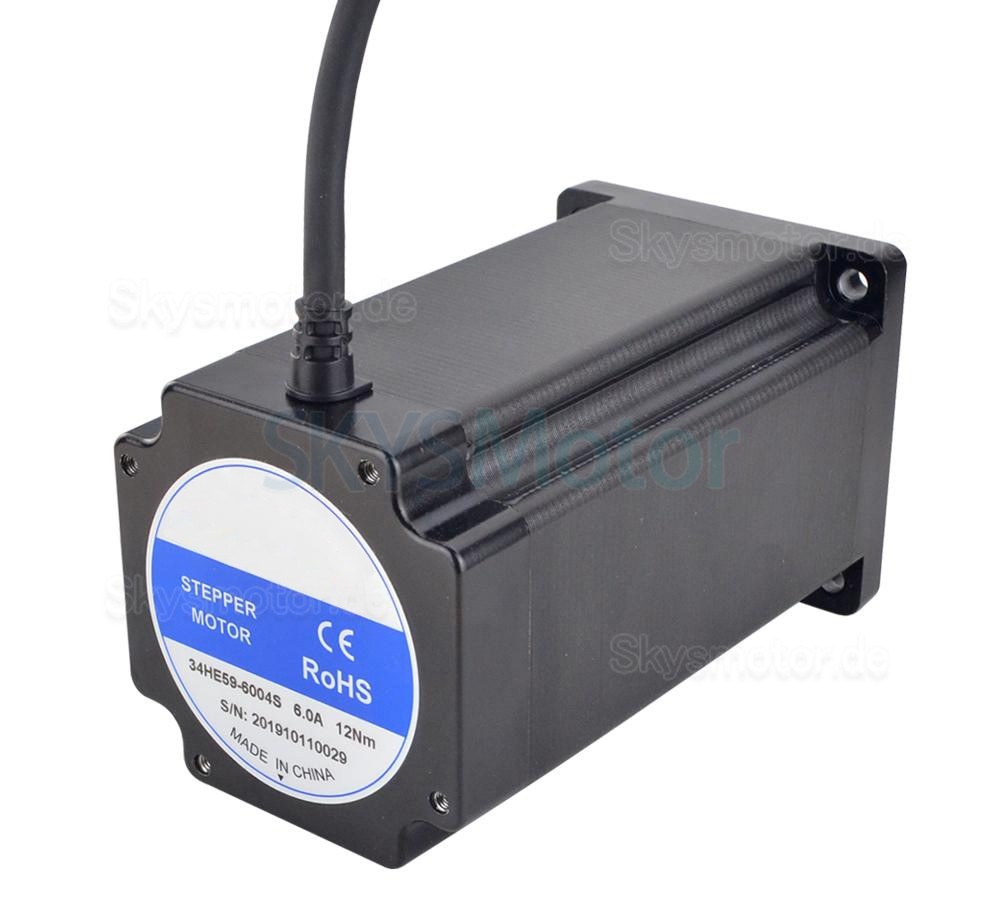

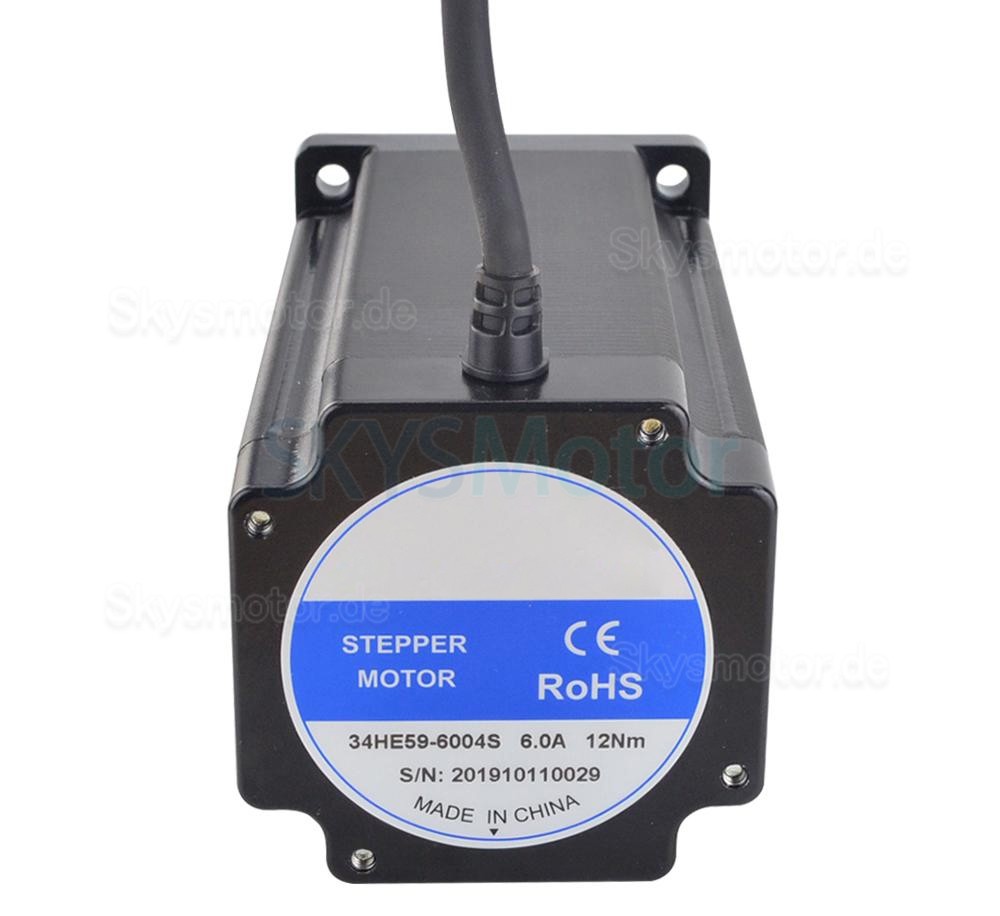

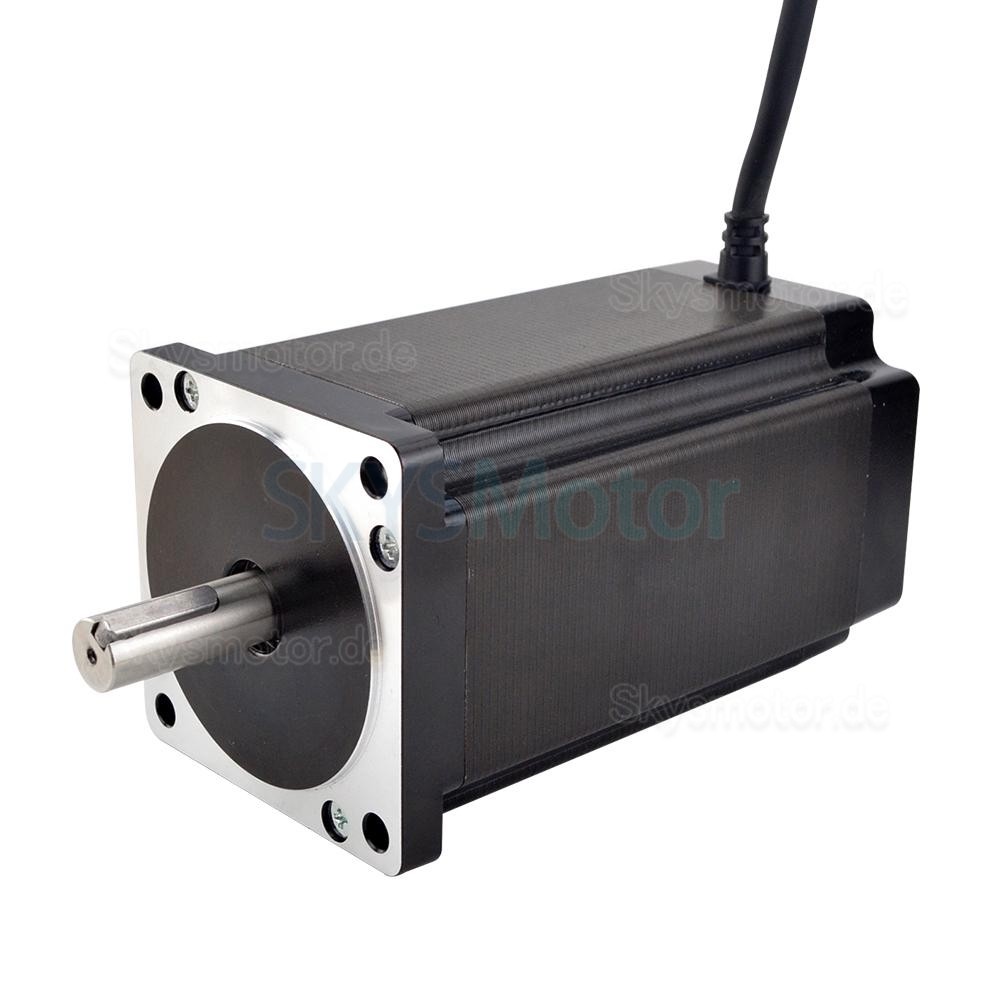

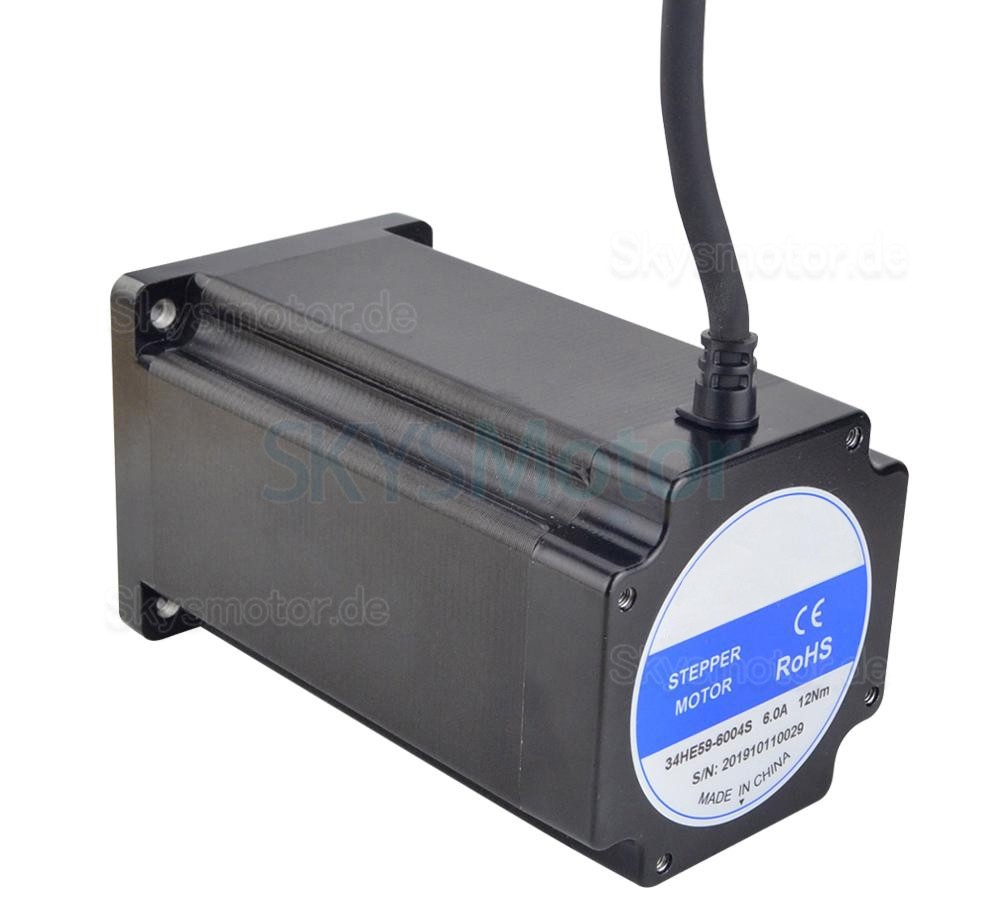

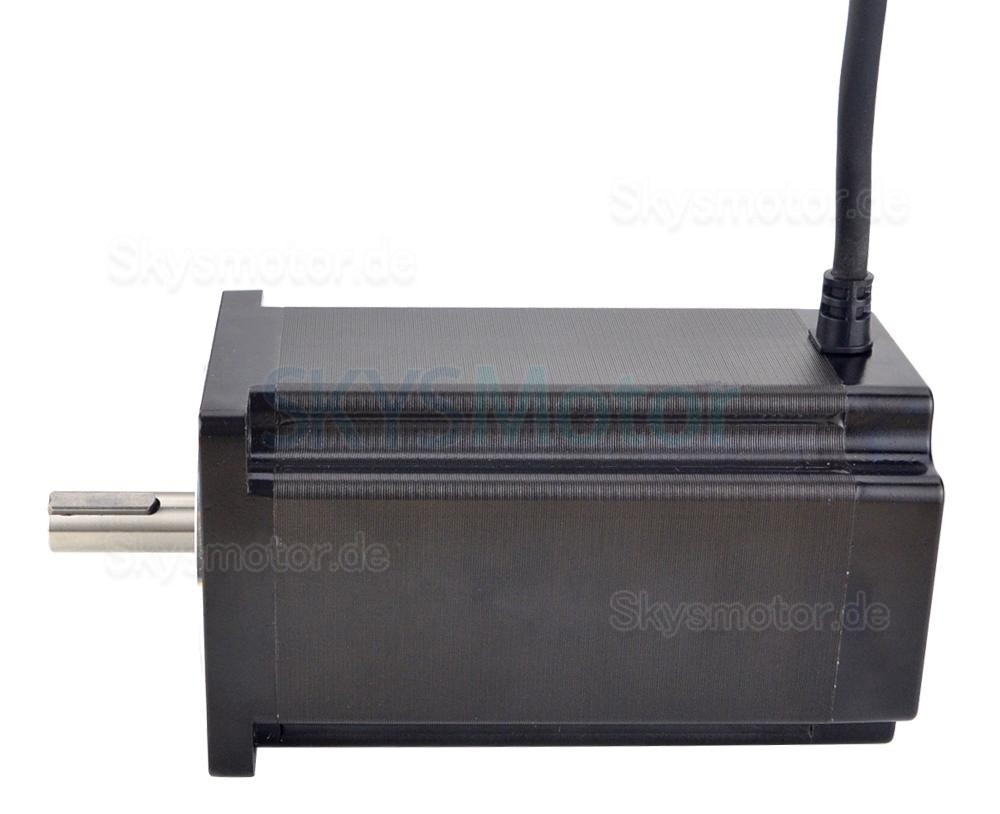

Dieser bipolare Schrittmotor vom Typ 34HE59-6004S hat einen Schrittwinkel von 1,8 Grad und ein Haltemoment von 12,0 Nm. Er arbeitet mit einem Nennstrom von 6,0 A pro Phase, einem Phasenwiderstand von 0,7 Ohm und einer Induktivität von 7,9 mH. Die Bauform beträgt 86 x 86 mm bei einer Motorlänge von 151,5 mm. Die Motorwelle misst 14 mm im Durchmesser, ist 37 mm lang und besitzt eine 25 mm lange Passfedernut.

Elektrische Spezifikation

• Herstellerteilenummer: 34HE59-6004S
• Anzahl der Phasen: 2
• Schrittwinkel: 1,8 Grad
• Haltemoment: 12,0 Nm
• Nennstrom/Phase: 6,0 A
• Phasenwiderstand: 0,7 ohms± 10%
• Induktivität: 7,9 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 86 x 86 mm
• Motorlänge: 151,5 mm
• Wellendurchmesser: Φ14 mm
• Länge der Welle: 37 mm
• Länge der Passfedernut: 25 mm
• Anzahl der Leitungen: 4
• Leitungslänge: 500 mm
• Gewicht: 5,3 kg

Anschluss
