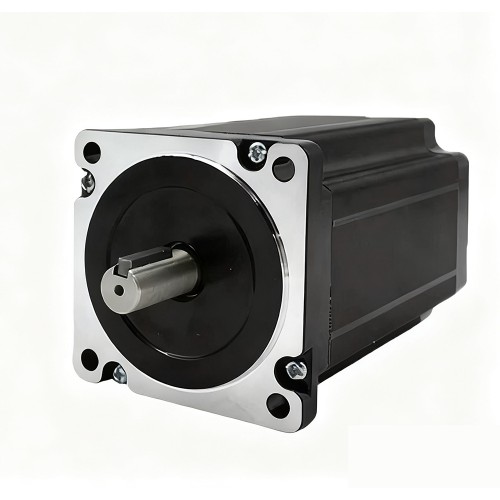

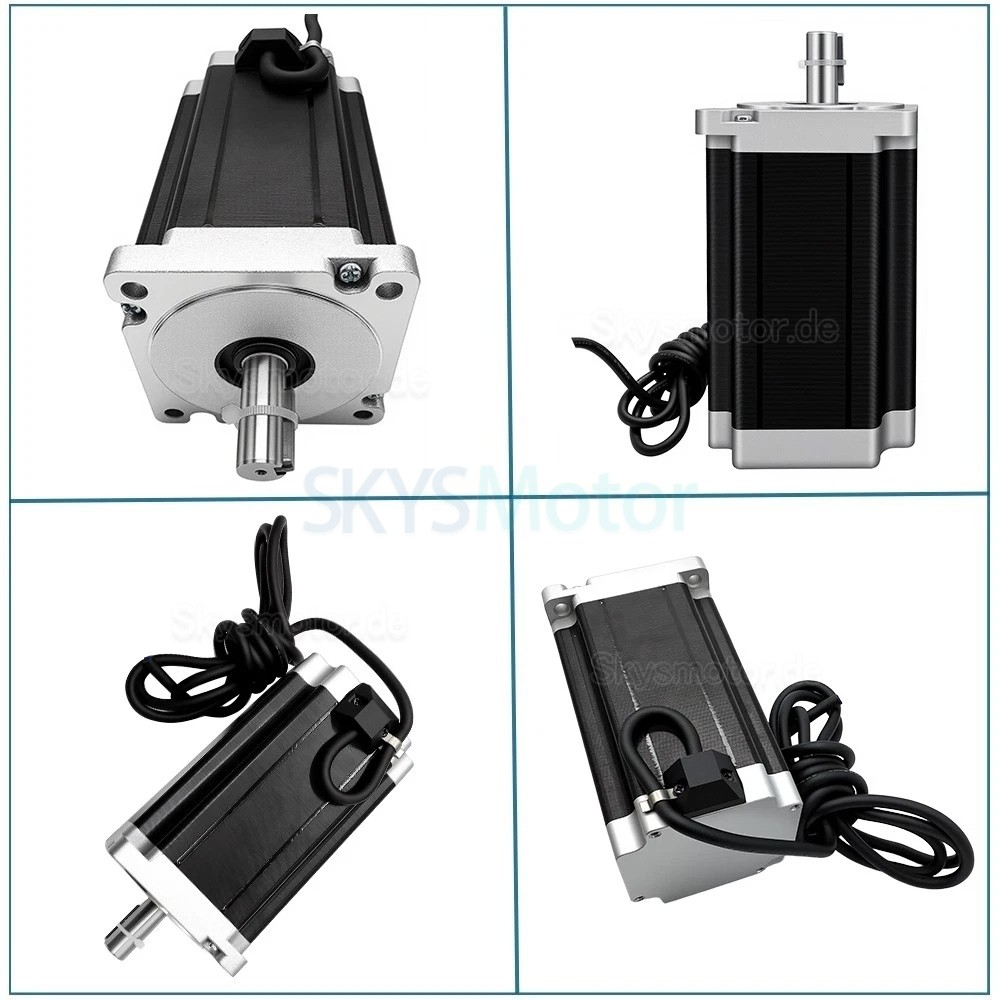

NEMA 34 Schrittmotor 86BYGH9945A3J14 4,5/8,5/12 Nm 3-phasig 1,8° für mittelgroße CNC-Fräsmaschinen/Router
Kaufen Sie jetzt:€76,16
NEMA 34 Schrittmotor 86BYGH9945A3J14 4,5/8,5/12 Nm 3-phasig 1,8° für mittelgroße CNC-Fräsmaschinen/Router
Motorparameter:
Drehzahl: Drehmoment sinkt ab 200 U/min; Leerlaufdrehzahl bis zu 1000 U/min
Abtriebswellendurchmesser: 14 mm
Motoranschlag: 73 mm
Temperaturbeständigkeit: bis 85 °C
Verdrahtung: Drehstrom, dreiadrig (rot → U, weiß → V, grün → W)
Temperaturbeständigkeit der Innenlackierung: 180 °C
Verwendet Magnetstahl N35SH
| Spezifikationen | Modell | Motortyp | Haltemoment (Nm) | Körperlänge (mm) | Stromstärke (A) | Phasenwiderstand (Ω) | Phaseninduktivität (mH) | Rotorträgheitsmoment (g,cm²) | Schrittwinkel (°) | Anzahl der Anschlüsse | Wellendurchmesser (mm) | Gewicht (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nema34 86mm | 86BYGH9945A3J14 | Open-loop Schrittmotor | 4,5 | 80 | 4,5 | 2,1 | 3,9 | 1550 | 1,2 | 3 | 14 | 3 |
| Nema34 86mm | 86BYGH12645A3J14 | Open-loop Schrittmotor | 8,5 | 118 | 4,5 | 2,1 | 6,2 | 2200 | 1,2 | 3 | 14 | 4 |
| Nema34 86mm | 86BYGH15045A3J14 | Open-loop Schrittmotor | 12 | 150 | 4,5 | 0,7 | 3,5 | 2500 | 1,2 | 3 | 14 | 4,5 |
.jpg "NEMA 34 Schrittmotor 86BYGH9945A3J14 4,5/8,5/12 Nm 3-phasig 1,8° für mittelgroße CNC-Fräsmaschinen/Router")
| Elektrische Spezifikation | |
|---|---|
| Haltedrehmoment (Nm) | 4.5 / 8.5 / 12 |
| Anzahl der Phasen | 3 |
| Schrittwinkel (°) | 1.2 |
| Open-loop/Closed-loop | Open-loop |
| Haltemoment (Ncm) | 450 / 850 / 1200 |
| Haltemoment (oz.in) | 637.25 / 1203.7 / 1699.34 |
| Induktivität (mH) | 3.9 / 6.2 / 3.5 |
| Phasenwiderstand (ohm) | 2.1 / 0.7 |
| Nennstrom (A) | 4.5 |
| Schrittwinkel (°) | 1.2 |

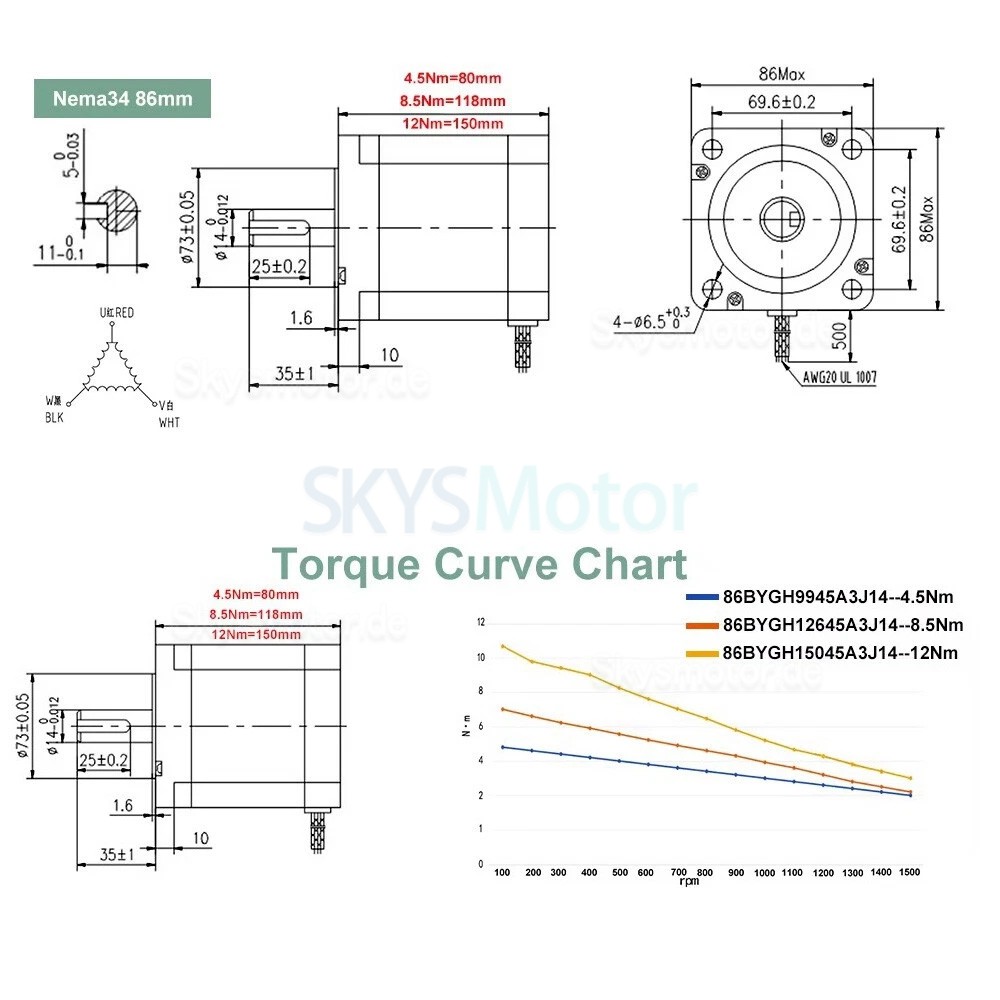

| Physikalische Spezifikation | |
| Passfedernutlänge | 25 |

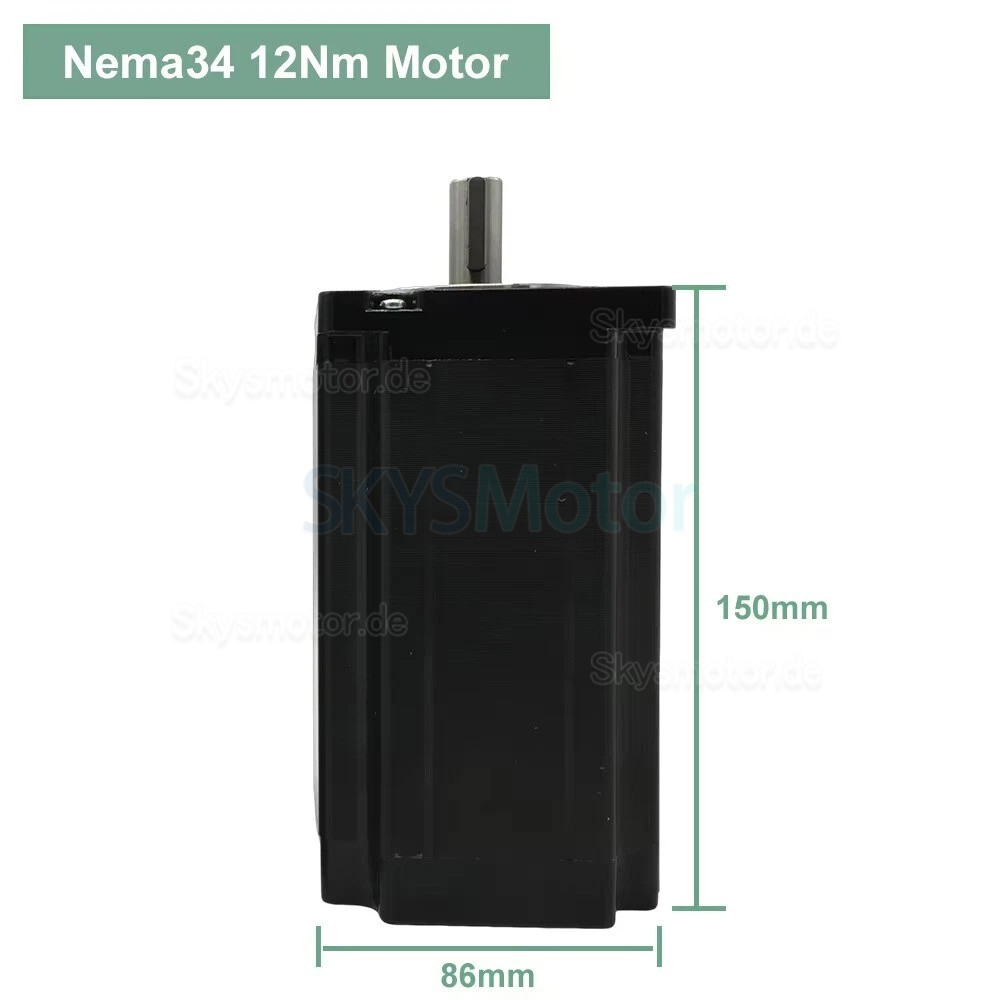

| Motorlänge (mm) | 80 / 118 / 150 |
| Flanschdurchmesser (mm) | 86 |
| Passender Motor | Nema 34 Schrittmotor |
| Anzahl der Leitungen | 3 |
| Wellendurchmesser (mm) | 14 |
| Länge der Welle (mm) | 35 |
| Wellentyp | Passfeder |
| Einzelwelle/Doppelwelle | Einzelwelle |
| Leitungslänge (mm) | 500 |
