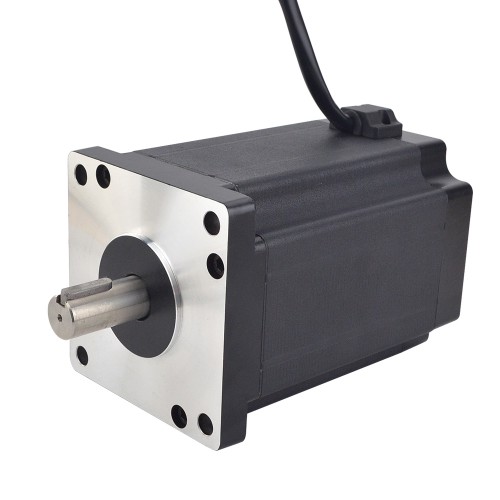

Nema 42 3 Phasen Closed Loop Schrittmotor 42HT64-5003S 16Nm 1,2 Grad
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€133,78
Nema 42 3 Phasen Closed Loop Schrittmotor 42HT64-5003S 16Nm 1,2 Grad
Dieser dreiphasige Closed Loop Schrittmotor mit der Teilenummer 42HT64-5003S verfügt über einen Schrittwinkel von 1,2 Grad und ein Haltemoment von 16 Nm. Die Baugröße beträgt 110 x 110 mm, die Motorlänge 162,5 mm. Der Wellendurchmesser liegt bei 19 mm, die Wellenlänge bei 42 mm, mit einer 25 mm langen Passfedernut. Der Motor wird mit 5 A pro Phase betrieben, hat einen Phasenwiderstand von 2,14 Ohm und eine Induktivität von 17,5 mH. Das Gewicht beträgt 10,5 kg.
Elektrische Spezifikation
- Herstellerteilenummer: 42HT64-5003S
- Anzahl der Phasen: 3
- Schrittwinkel: 1,2 deg
- Haltemoment: 16 Nm
- Nennstrom/Phase: 5 A
- Phasenwiderstand: 2,14 ohms± 10%
- Induktivität: 17,5 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 110 x 110 mm
- Motorlänge: 162,5 mm
- Wellendurchmesser: Φ19 mm
- Länge der Welle: 42 mm
- Länge der Passfedernut: 25 mm
- Anzahl der Leitungen: 3
- Leitungslänge: 300 mm
- Gewicht: 10,5 kg
Anschluss
|
U
|
V
|
W
|
|
Rot
|
Gelb
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 1600 |
| Haltemoment (oz.in) | 2266,24 |
| Induktivität (mH) | 17,5 |
| Phasenwiderstand (ohm) | 2,14 |
| Nennstrom (A) | 5 |
| Schrittwinkel (°) | 1,2 |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 162,5 |
| Flanschdurchmesser (mm) | 110 x 110 |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 3 |
| Wellendurchmesser (mm) | 19 |
| Länge der Welle (mm) | 42 |
| Gewicht (g) | 10500 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
