Nema 42 3 Phasen Closed Loop Schrittmotor 42HT79-5003S 20Nm 5,0A 1,2 Grad
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€154,24
Nema 42 3 Phasen Closed Loop Schrittmotor 42HT79-5003S 20Nm 5,0A 1,2 Grad

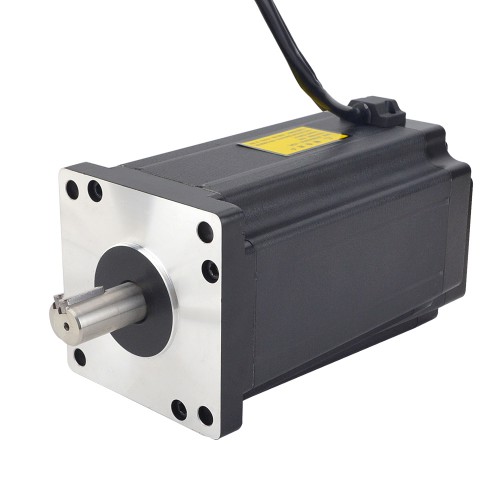

Dieser dreiphasige Closed Loop Schrittmotor mit der Teilenummer 42HT79-5003S bietet einen Schrittwinkel von 1,2 Grad und ein Haltemoment von 20 Nm. Die Baugröße beträgt 110 x 110 mm, die Motorlänge 201,5 mm. Die Welle hat einen Durchmesser von 19 mm und ist 42 mm lang, mit einer 25 mm langen Passfedernut. Jede Phase wird mit 5 A betrieben, bei einem Phasenwiderstand von 1,93 Ohm und einer Induktivität von 23 mH. Das Gewicht liegt bei 12,6 kg.
Elektrische Spezifikation
- Herstellerteilenummer: 42HT79-5003S
- Anzahl der Phasen: 3
- Schrittwinkel: 1,2 deg
- Haltemoment: 20 Nm
- Nennstrom/Phase: 5 A
- Phasenwiderstand: 1,93 ohms± 10%
- Induktivität: 23 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 110 x 110 mm
- Motorlänge: 201,5 mm
- Wellendurchmesser: Φ19 mm
- Länge der Welle: 42 mm
- Länge der Passfedernut: 25 mm
- Anzahl der Leitungen: 3
- Leitungslänge: 300 mm
- Gewicht: 12,6 kg
Anschluss
|
U
|
V
|
W
|
|
Rot
|
Gelb
|
Grün
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 2000 |
| Haltemoment (oz.in) | 2832,8 |
| Induktivität (mH) | 23 |
| Phasenwiderstand (ohm) | 1,93 |
| Nennstrom (A) | 5 |
| Schrittwinkel (°) | 1,2 |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 201,5 |
| Flanschdurchmesser (mm) | 110 x 110 |
| Leitungslänge (mm) | 300 |
| Anzahl der Leitungen | 3 |
| Wellendurchmesser (mm) | 19 |
| Länge der Welle (mm) | 42 |
| Gewicht (g) | 12600 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
