Nema 52 3 Phasen Schrittmotor 52HT79-5003S 30Nm 5,0A 130x130x200mm

Nema 52 3 Phasen Schrittmotor 52HT79-5003S 30Nm 5,0A 130x130x200mm

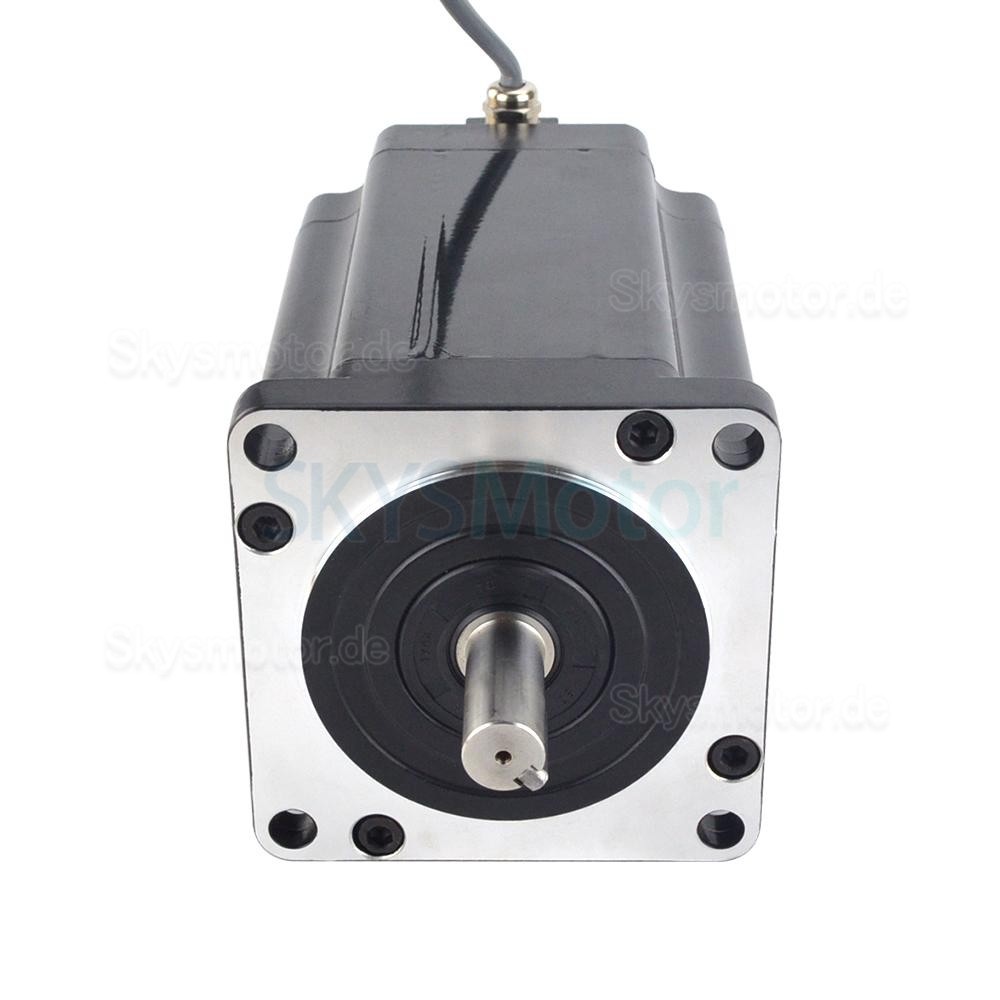

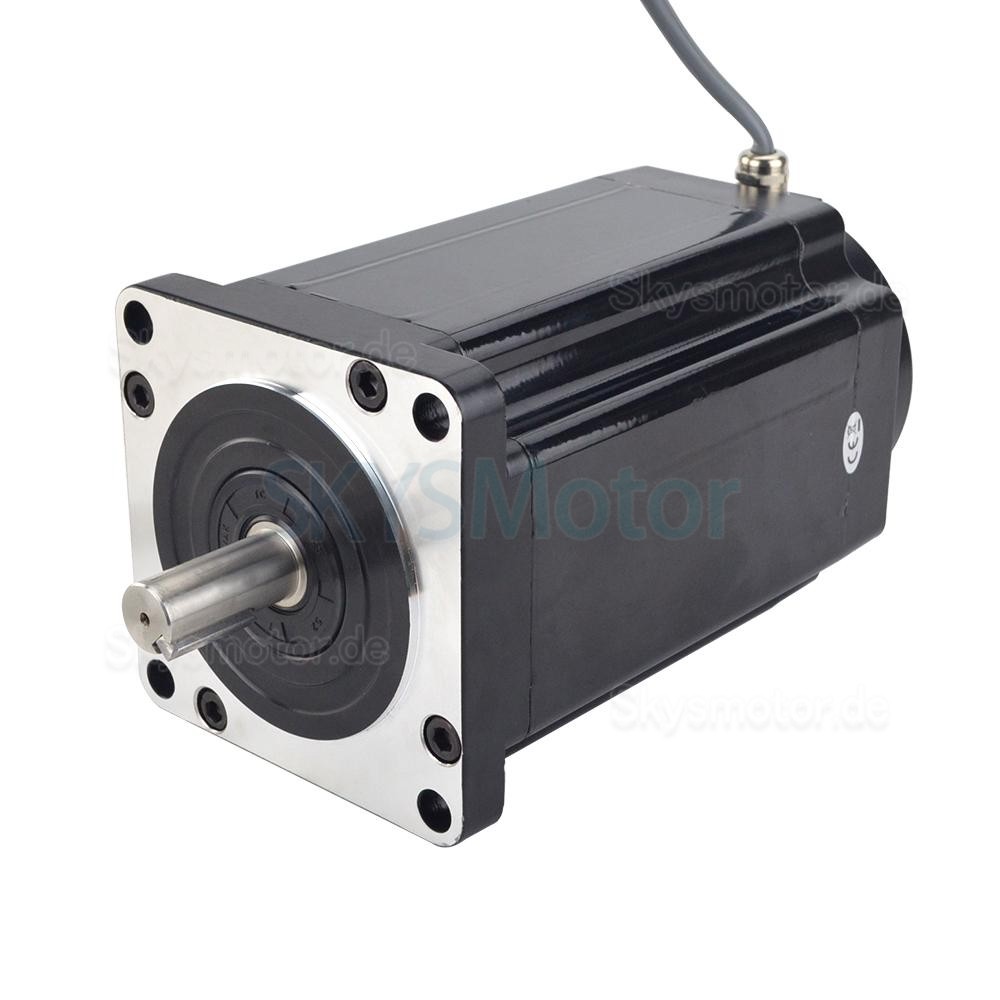

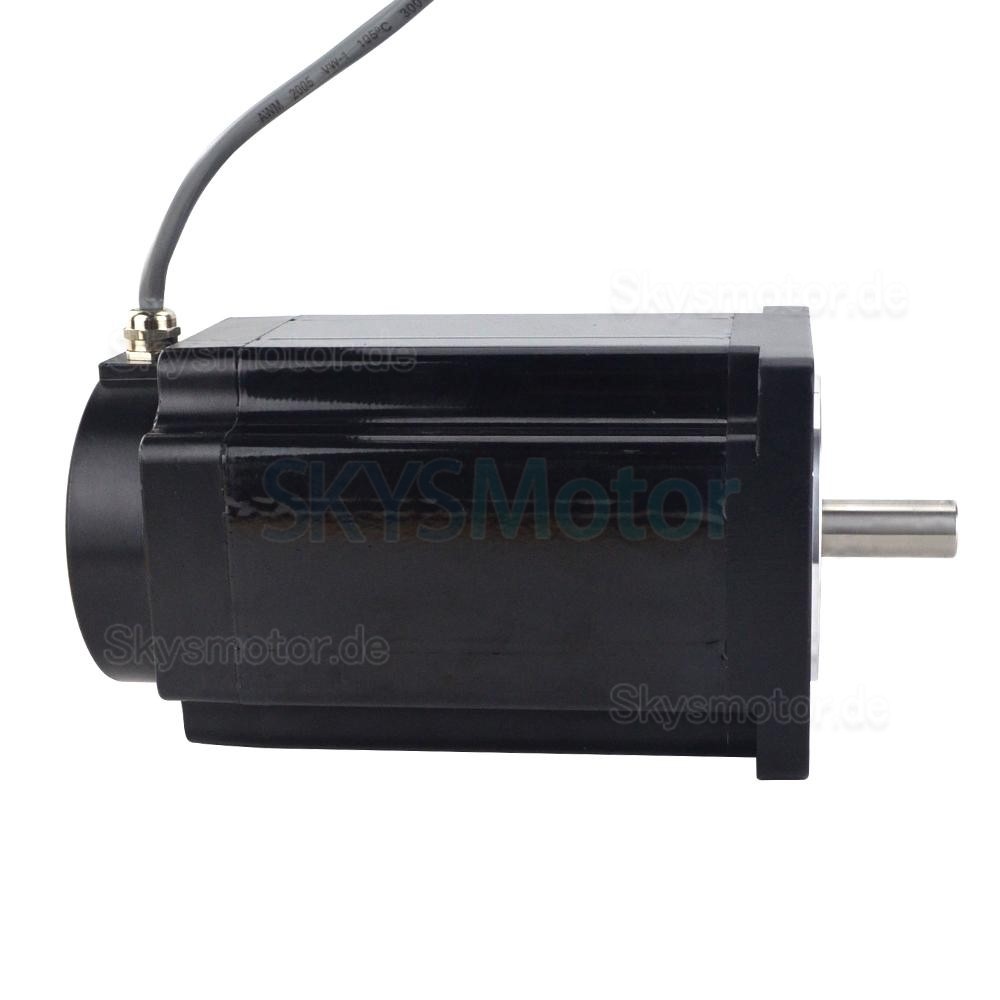

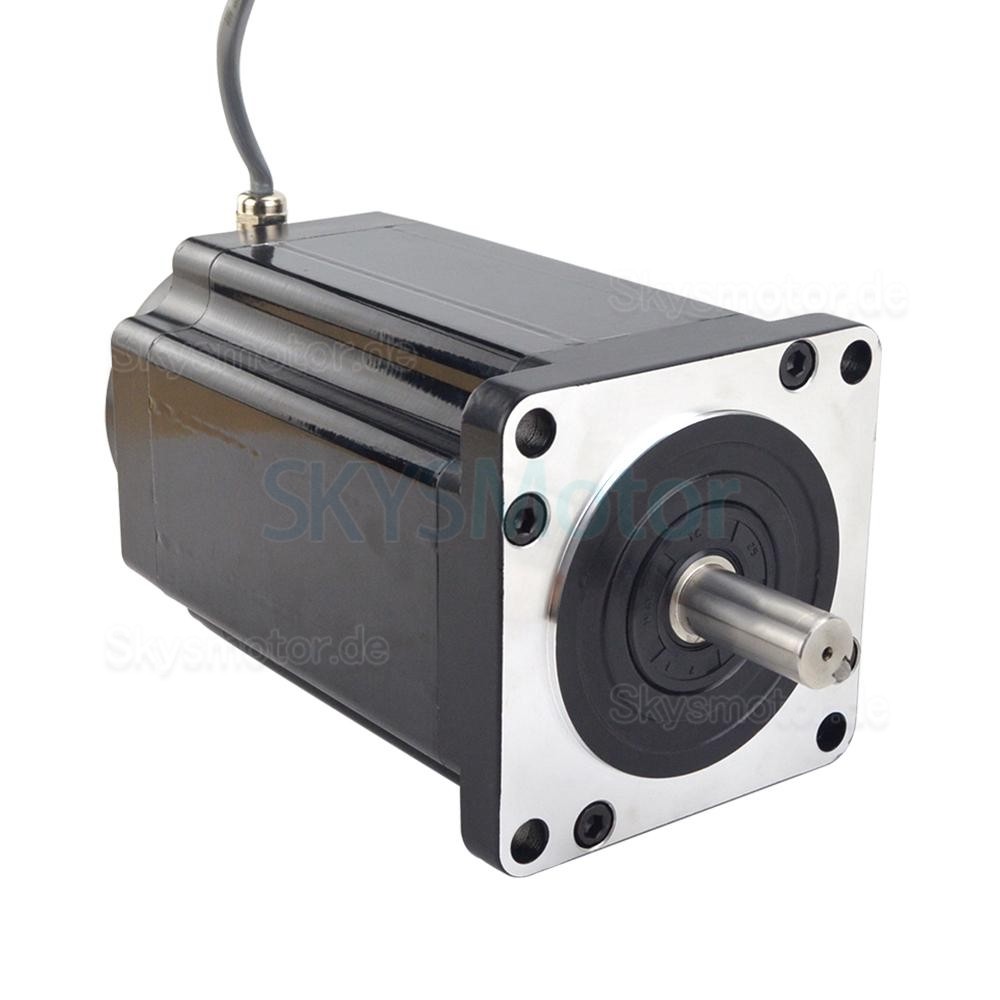

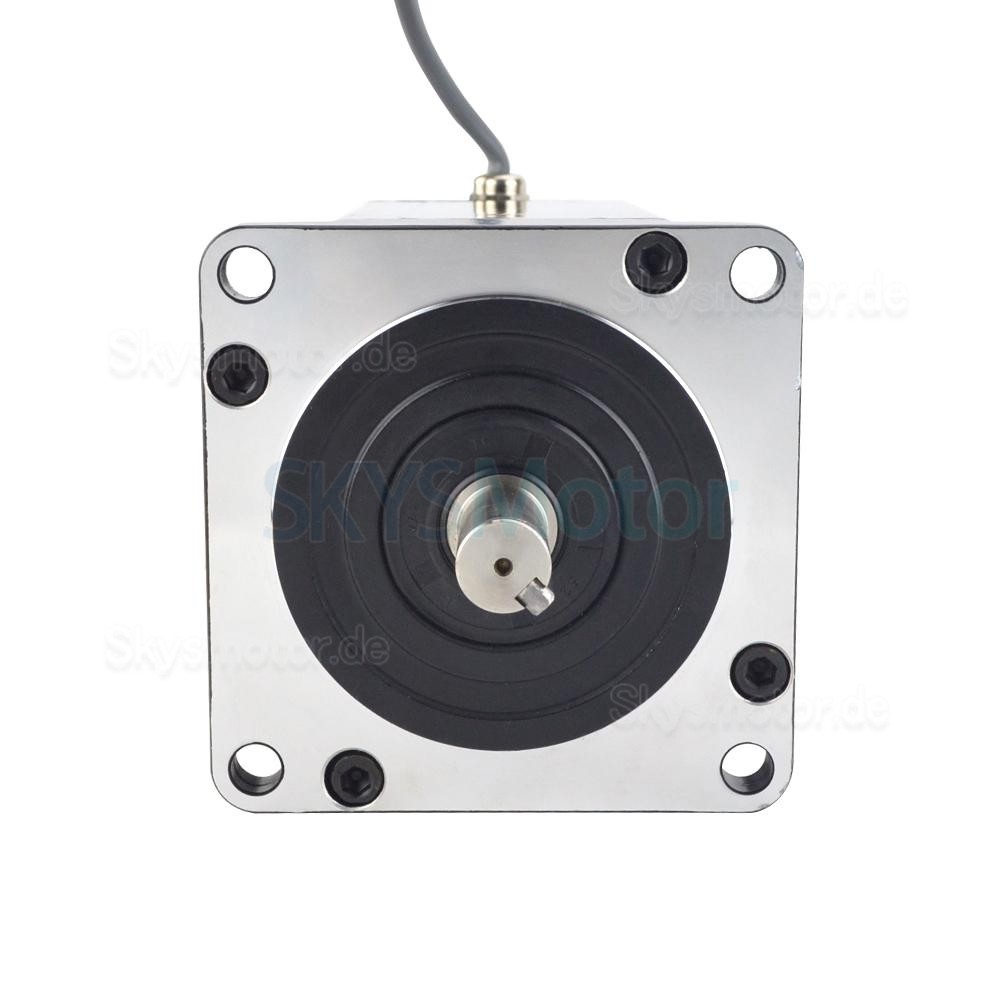

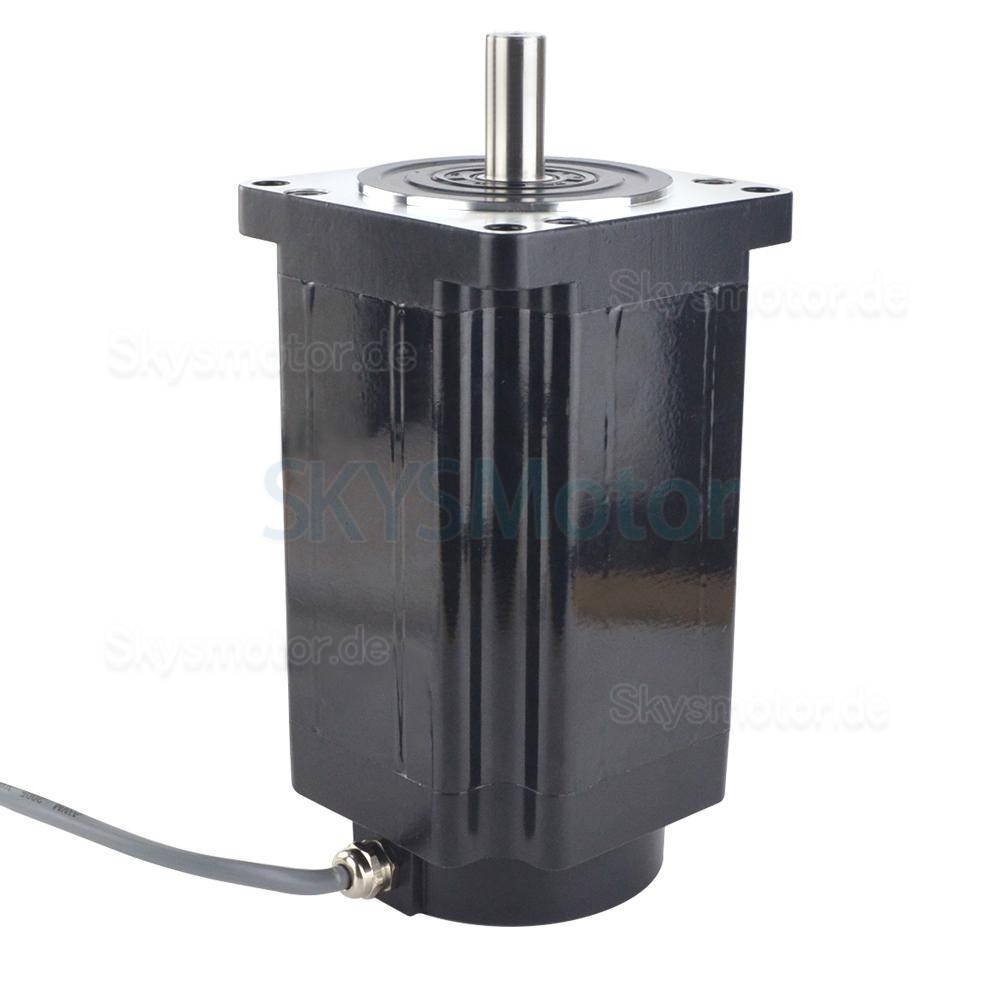

Dieser dreiphasige Schrittmotor mit der Teilenummer 52HT79-5003S hat einen Schrittwinkel von 1,2 Grad und ein Haltemoment von 30 Nm. Die Baugröße beträgt 130 x 130 mm, die Motorlänge 200 mm. Die Welle hat einen Durchmesser von 19 mm, ist 48 mm lang und verfügt über eine 30 mm lange Passfedernut. Jede Phase wird mit 5 A betrieben, bei einem Phasenwiderstand von 1,67 Ohm und einer Induktivität von 28 mH. Der Motor ist mit drei Leitungen von je 300 mm Länge ausgestattet. Das Gewicht beträgt 16,8 kg.

Elektrische Spezifikation

• Herstellerteilenummer: 52HT79-5003S
• Anzahl der Phasen: 3
• Schrittwinkel: 1,2 deg
• Haltemoment: 30 Nm
• Nennstrom/Phase: 5 A
• Phasenwiderstand: 1,67 ohms± 10%
• Induktivität: 28 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 130 x 130 mm
• Motorlänge: 200 mm
• Wellendurchmesser: Φ19 mm
• Länge der Welle: 48 mm
• Länge der Passfedernut: 30 mm
• Anzahl der Leitungen: 3
• Leitungslänge: 300 mm
• Gewicht: 16,8 kg

Anschluss
