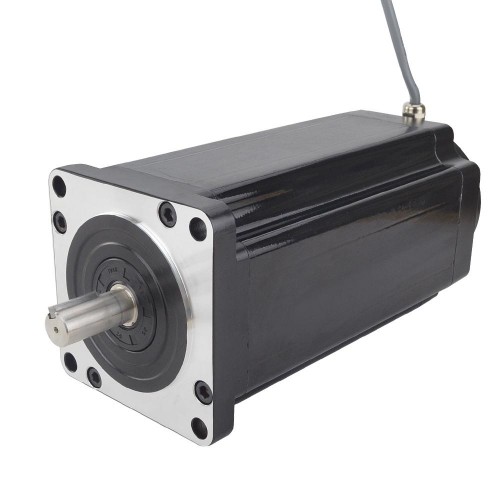

Nema 52 3 Phasen Schrittmotor 52HT87-5003S 36Nm 5,0A 130x130x220mm

Nema 52 3 Phasen Schrittmotor 52HT87-5003S 36Nm 5,0A 130x130x220mm

Dieser dreiphasige Schrittmotor mit der Teilenummer 52HT87-5003S bietet einen Schrittwinkel von 1,2 Grad und ein Haltemoment von 36 Nm. Die Baugröße beträgt 130 x 130 mm, die Motorlänge 220 mm. Die Welle hat einen Durchmesser von 19 mm, ist 48 mm lang und verfügt über eine 30 mm lange Passfedernut. Jede Phase wird mit 5 A betrieben, bei einem Phasenwiderstand von 2,2 Ohm und einer Induktivität von 26 mH. Der Motor ist mit drei Leitungen von je 300 mm Länge ausgestattet. Das Gewicht liegt bei 18,2 kg.

Elektrische Spezifikation

• Herstellerteilenummer: 52HT87-5003S
• Anzahl der Phasen: 3
• Schrittwinkel: 1,2 deg
• Haltemoment: 36 Nm
• Nennstrom/Phase: 5 A
• Phasenwiderstand: 2,2 ohms± 10%
• Induktivität: 26 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 130 x 130 mm
• Motorlänge: 220 mm
• Wellendurchmesser: Φ19 mm
• Länge der Welle: 48 mm
• Länge der Passfedernut: 30 mm
• Anzahl der Leitungen: 3
• Leitungslänge: 300 mm
• Gewicht: 18,2 kg

Anschluss
