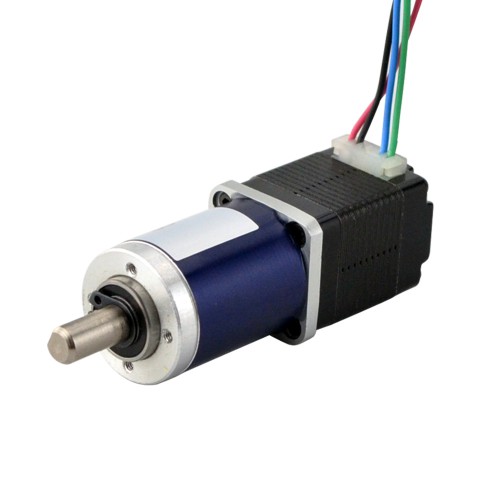

Nema 8 Getriebe Schrittmotor 8HS11-0204S-PG90 L=28mm mit Planetengetriebe (Untersetzung 90:1)

Nema 8 Getriebe Schrittmotor 8HS11-0204S-PG90 L=28mm mit Planetengetriebe (Untersetzung 90:1)

Dieser Nema 8 Schrittmotor mit der Teilenummer 8HS11-0204S-PG90 ist ein bipolarer Schrittmotor mit Planetengetriebe und einer Gehäuselänge von 28 mm. Der Schrittwinkel beträgt 0,02 Grad, das Haltemoment ohne Getriebe 1,6 Ncm. Der Motor hat einen Nennstrom von 0,2 A pro Phase, einen Phasenwiderstand von 24 Ohm und eine Induktivität von 8 mH. Das Planetengetriebe bietet ein Übersetzungsverhältnis von 90,25:1 und einen Wirkungsgrad von 73 %. Das Verdrehspiel im Leerlauf liegt bei ≤1 Grad.

Elektrische Spezifikation

• Herstellerteilenummer: 8HS11-0204S-PG90
• Motortyp: Bipolar Schrittmotor
• Schrittwinkel: 0,02 deg
• Haltemoment ohne Getriebe: 1,6 Ncm
• Nennstrom/Phase: 0,2 A
• Phasenwiderstand: 24 ohms
• Induktivität: 8 mH ± 20%(1KHz)

Getriebe Spezifikationen

• Getriebeart: Planetengetriebe
• Übersetzungsverhältnis: 90,25: 1
• Wirkungsgrad: 73%
• Verdrehspiel im Leerlauf: <=1 deg
• Max, zulässiges Drehmoment: 0,9 Nm
• Drehmoment (erlaubt): 2 Nm
• Maximale axiale Belastung der Welle: 5 N
• Maximale radiale Belastung der Welle: 25 N

Physikalische Spezifikation

• Bauform: 22 x 22 mm
• Getriebelänge: 30,95 mm
• Wellendurchmesser: Φ6 mm
• Länge der Welle: 15 mm
• Länge der D-Flachwelle: 9 mm
• Anzahl der Leitungen: 4
• Leitungslänge: 300 mm
• Gewicht: 86 g

Anschluss
