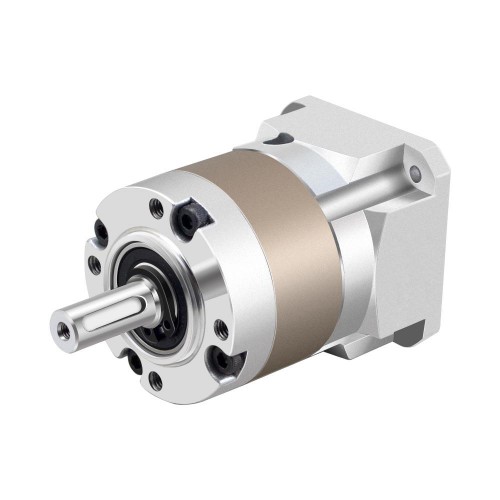

10:1 TQEG-Serie Nema 17 Planetengetriebe TQEG17-G10 Verdrehspiel 15'
- Handbücher und Dokumentation: Getriebedatenblatt:
10:1 TQEG-Serie Nema 17 Planetengetriebe TQEG17-G10 Verdrehspiel 15'
Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 10:1 und ein maximales Spiel von 15 Winkelminuten. Das Inline-Planetengetriebe verfügt über eine integrierte Eingangswellenkupplung, die mit jedem Standard-NEMA-17-Schrittmotor, bürstenlosen Gleichstrommotor und Servomotor kompatibel ist.
Getriebe Spezifikationen
Herstellerteilenummer: TQEG17-G10
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 10: 1
Wirkungsgrad: 96%
Verdrehspiel im Leerlauf: <=15 Bogenminuten
Max. zulässiges Drehmoment: 5 Nm(44,25 lb-in)
Drehmoment (erlaubt): 10 Nm(88,51 lb-in)
Lärm: <=55dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 42 x 42 mm
Getriebelänge: 56 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ8 mm
Ausgangswellenlänge: 21.5 mm
Antriebswellendurchmesser: Φ5 mm
Antriebswellenlänge: 24 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=15' |
| Flanschdurchmesser (mm) | 42 x 42 |
| Gewicht (g) | 296 |
| Getriebelänge (mm) | 56 |
| Eingangswellendurchmesser (mm) | 5 |
| Länge der Eingangswelle (mm) | 24 |
| Durchmesser der Ausgangswelle (mm) | 8 |
| Länge der Ausgangswelle (mm) | 21,5 |
| Anzug für Motor | Nema 17 |
| Untersetzung | 10 |
| Produkttyp | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQEG-Serie |
-
