NEMA 8 Non-Captive Acme Linearaktuator Schrittmotor 8N15S0504DC5-150RS Linearhub 4mm Hublänge 150mm

NEMA 8 Non-Captive Acme Linearaktuator Schrittmotor 8N15S0504DC5-150RS Linearhub 4mm Hublänge 150mm

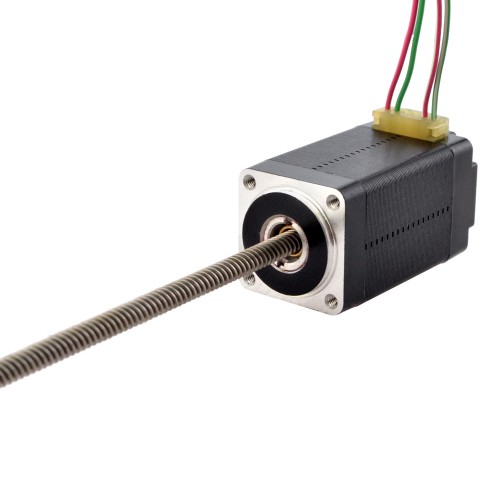

Dieses Modell ist ein Nema 8 Linear-Schrittmotor mit nicht-captive Schraube. Er verfügt über eine Gehäuselänge von 38,2 mm, einen Schrittwinkel von 1,8 Grad und einen Nennstrom von 0,5 A. Der Motor ist mit einer Spindel von 3,5 mm Durchmesser, einer Länge von 150 mm sowie einer POM-Schraubenmutter ausgestattet. Die lineare Verfahrbewegung beträgt 4 mm pro Umdrehung.

Elektrische Spezifikation

Herstellerteilenummer: 8N15S0504DC5-150RS

Motortyp: Non-Captive

Schrittwinkel: 1,8°

Haltemoment: 0,02Nm

Nennstrom/Phase: 0,5A

Phasenwiderstand: 12,5ohms

Induktivität: 4,5mH±20%(1KHz)

Physikalische Spezifikation

Bauform: 20 x 20mm

Motorlänge: 38,2mm

Hublänge: 150mm

Spindeldurchmesser: Φ3,5mm

Linearhub pro Schritt: 0,02mm

Linearhub pro Umdrehung: 4mm

Anzahl der Leitungen: 4

Anzahl der Gewindegänge: 4

Leitungslänge: 300mm

Anschluss

Bearbeitung der Enden von Gewindespindel

Spielfreie Mutter

SKYSMOTOR bietet eine Anti-Backlash-Mutter für externe Trapezgewindespindeln in Linearaktuatoren (außer Größe 34) sowie für nicht-kapazitive Trapezgewindespindeln in Linearaktuatoren (außer Größe 24 und 34) an.

Es sollte ein nominaler Spielraum zwischen der Trapezgewindespindel und der standardmäßigen Kunststoffmutter von SKYSMOTOR nach Millionen von Zyklen bestehen. SKYSMOTOR garantiert mehrere Millionen Zyklen, jedoch kann der physische Spielraum zunehmen. Um das Spiel zu reduzieren oder zu eliminieren, bietet SKYSMOTOR eine Federdruckstruktur in der Anti-Backlash-Mutter an.

Encoder

Je nach Anwendungsanforderung kann der Kunde Encoder einfach nach Index-Ausgang oder Non-Index-Typ sowie nach Ausgangsmethode (einzel- oder differenziell) auswählen.

Außerdem kann eine beliebige Auflösung frei gewählt werden, um eine einfachere und präzisere Positionierung zu ermöglichen.

Alle standardmäßigen Encoder von SKYSMOTOR sind optisch und inkrementell. Beim Auswählen des Encoders sollten Sie insbesondere auf die Optionen wie Größe, Auflösung, Index und Ausgangsmethode achten.

Bremsen

Insbesondere bei vertikalen Anwendungen oder zum Schutz von Motoren vor plötzlichem Ausschalten tragen die Standard-Ausschaltbremsen von SKYSMOTOR für die Größen NEMA 14, 17, 23, 24 und 34 dazu bei, die Bedenken der Kunden zu zerstreuen.

Verdrahtung, Kabel und Anschlüsse

Fliegende Drahtanschlüsse oder Stecker

Verdrehte Drahtanschlüsse

Schrumpfschläuche oder dehnbare Rohre

Kabelgehäuse

Teflonbeschichtete Spindel

Für Kundenanwendungen, die eine fettfreie Spindel-Mutter-Kombination erfordern, bietet SKYSMOTOR teflonbeschichtete Gewindespindeln für Schrittmotor-Linearantriebe an.

Die teflonbeschichteten Gewindespindeln von Schrittmotor-Linearantrieben ermöglichen eine längere Lebensdauer und eine bessere Schubkrafterzeugung im Vergleich zu herkömmlichen SUS-Gewindespindeln.

Die Teflonbeschichtung kann auf alle Spindeloptionen von SKYSMOTOR und alle Arten von Linearantrieben angewendet werden, ob extern, nicht-verliersicher oder unverlierbar.

Außerdem kann eine spielfreie Mutter mit teflonbeschichteten Spindeln kombiniert werden.
