P Series Nema 23 3 Phasen Schrittmotor 23HT22-5503S 1,2Grad 1Nm 3 Drähte

P Series Nema 23 3 Phasen Schrittmotor 23HT22-5503S 1,2Grad 1Nm 3 Drähte

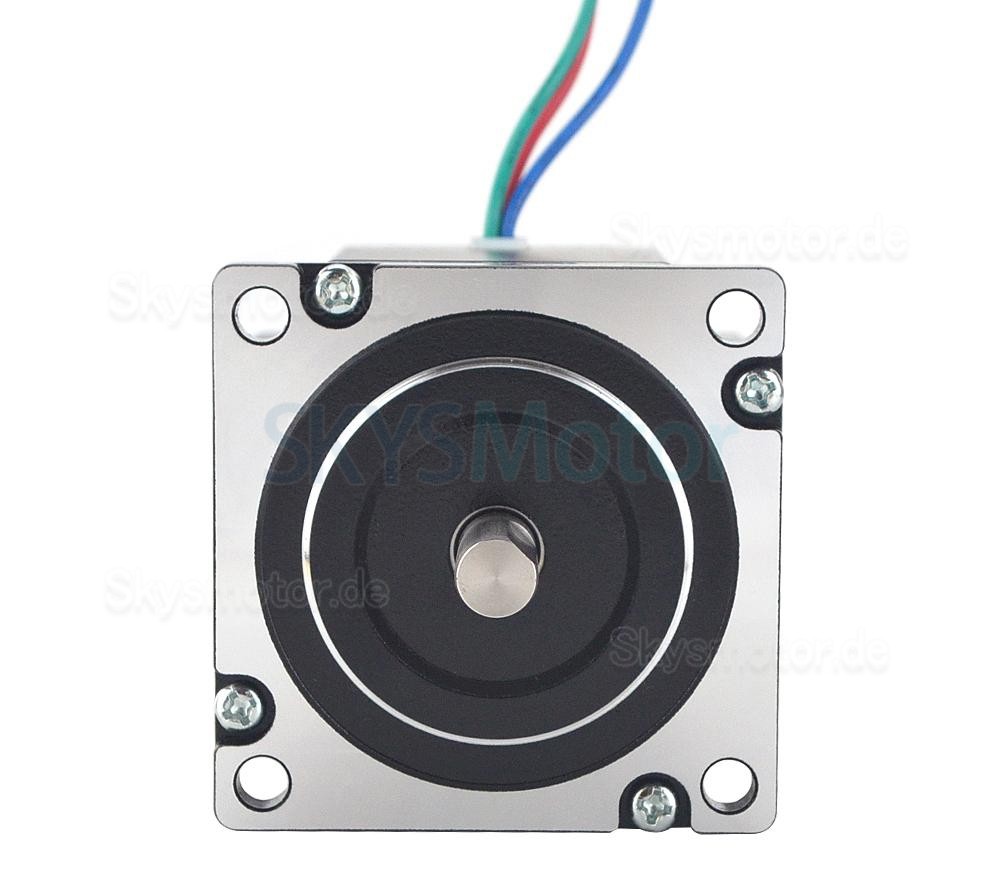

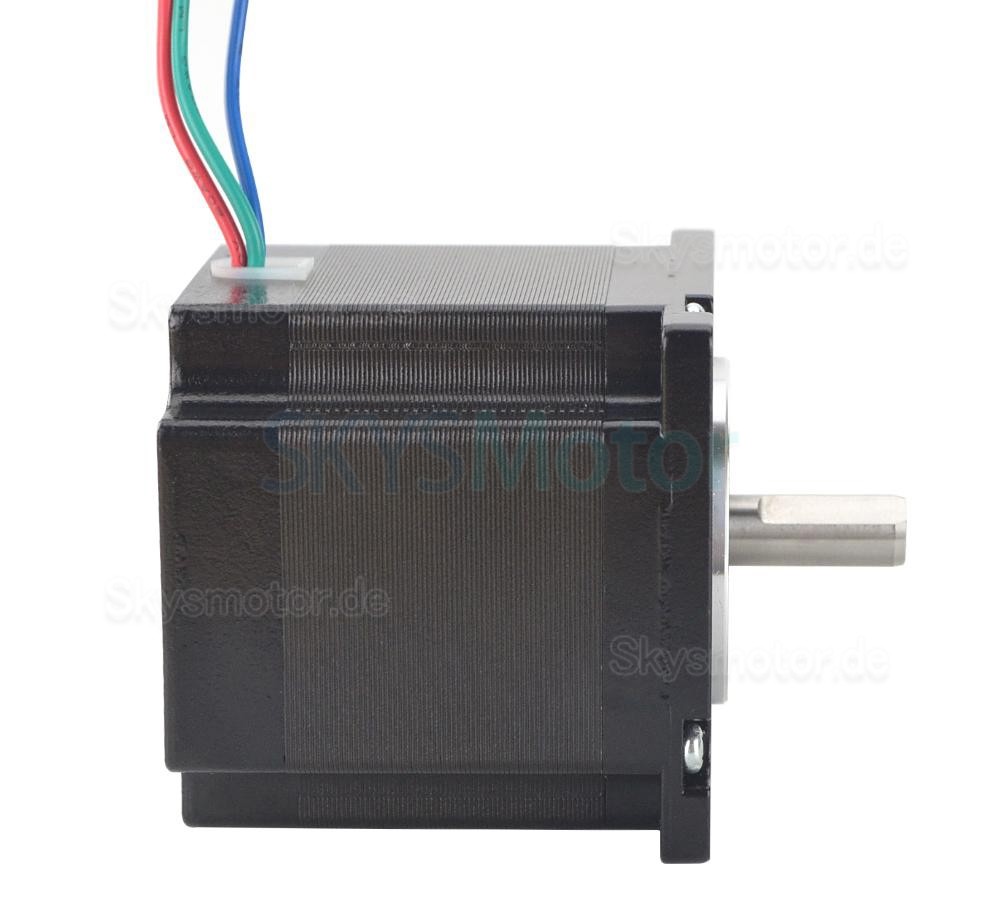

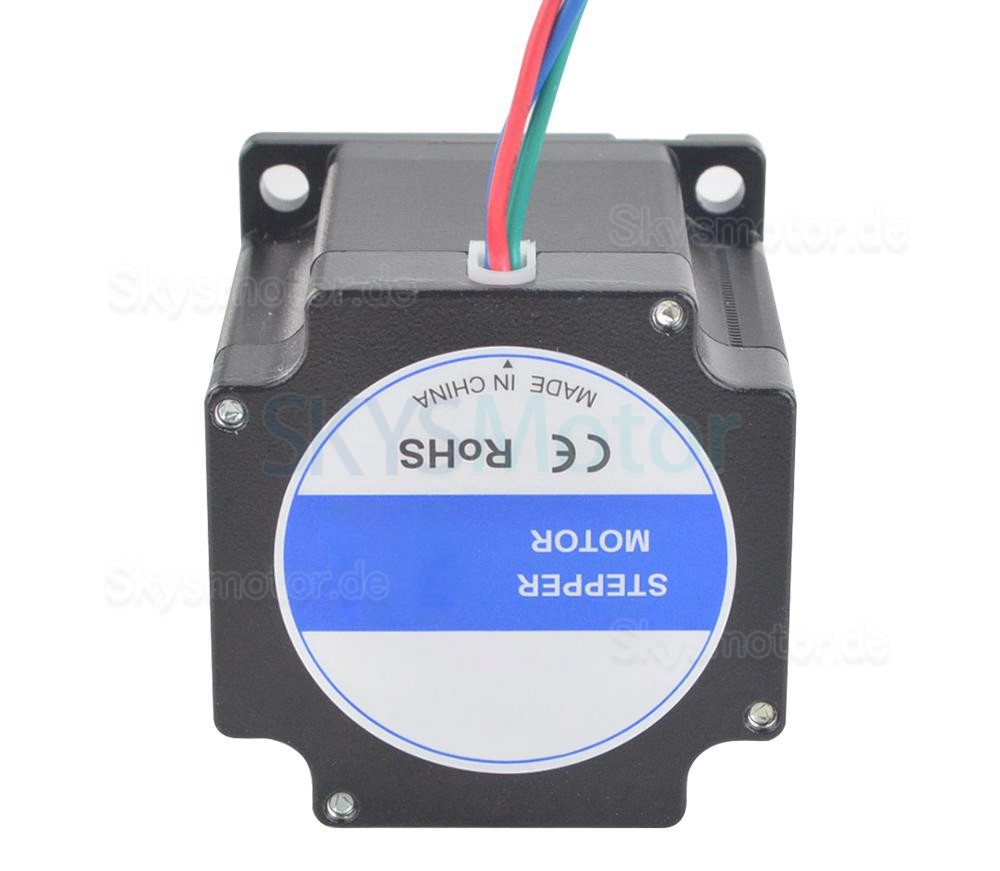

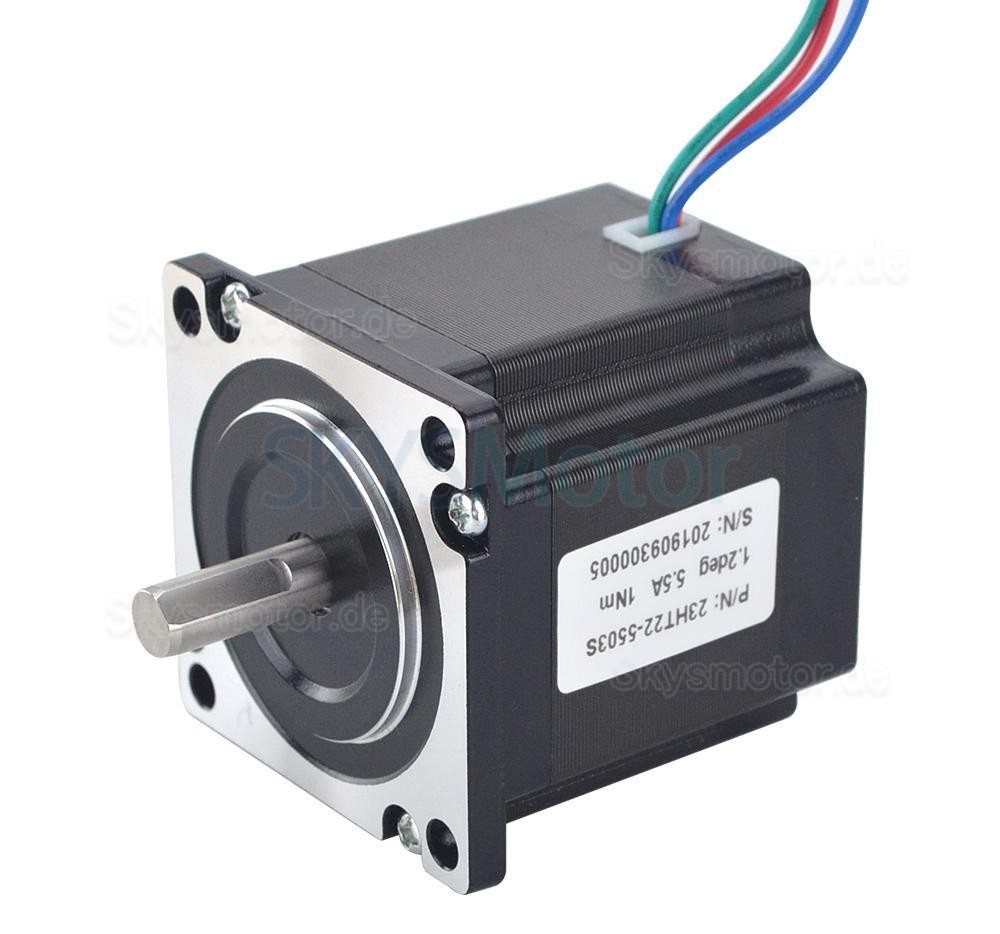

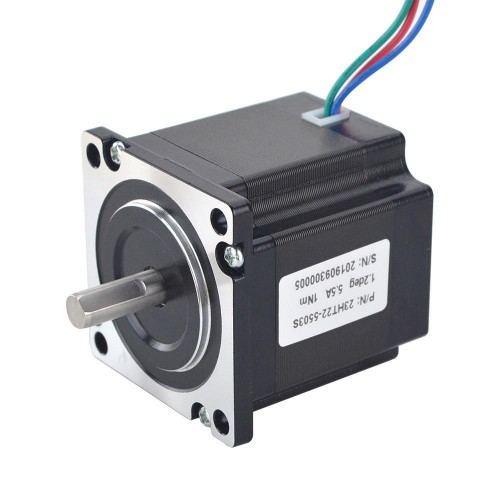

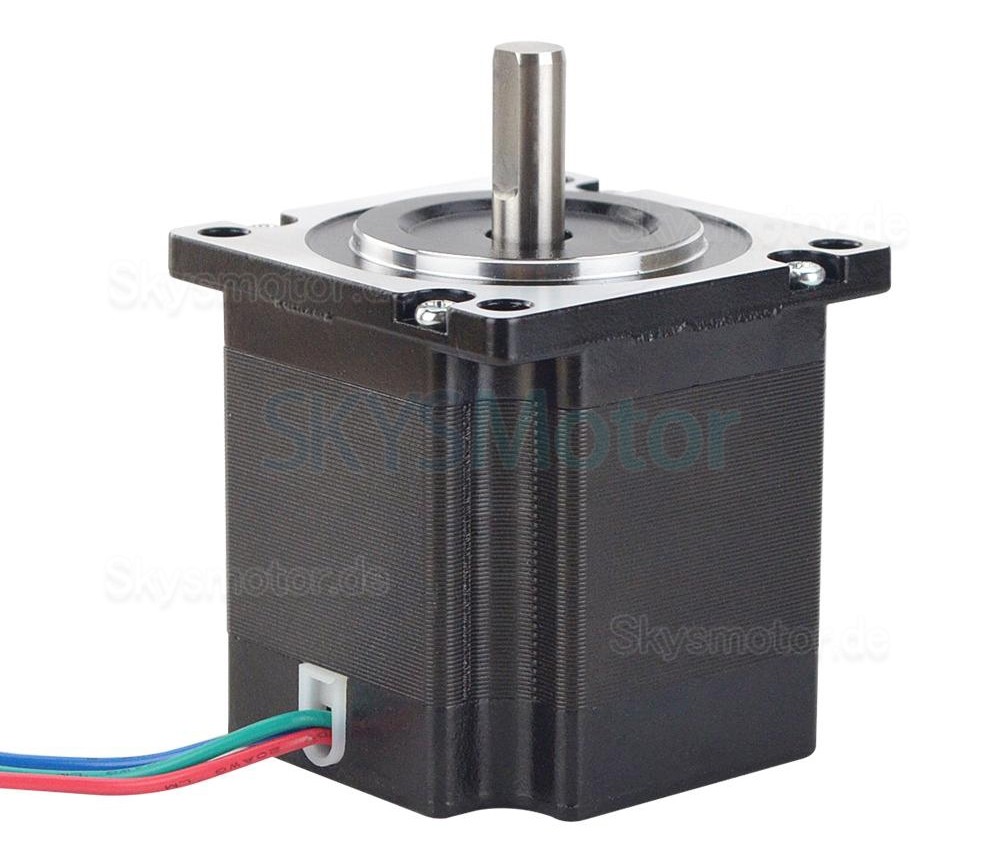

P Serie Nema 23 3-Phasen Schrittmotor 23HT22-5503S mit einem Schrittwinkel von 1,2 Grad und einem Haltemoment von 1 Nm. Der Motor verfügt über eine Gehäusegröße von 57 x 57 mm und eine Länge von 55,5 mm. Der Wellendurchmesser beträgt 8 mm, die Wellenlänge 21 mm, mit einer 15 mm langen D-Flachwelle. Er hat drei Anschlussleitungen mit einer Länge von je 500 mm. Der Nennstrom pro Phase beträgt 5,5 A, der Phasenwiderstand 0,45 Ohm und die Induktivität 0,98 mH ± 20%. Das Gewicht liegt bei 0,72 kg.

Elektrische Spezifikation

• Herstellerteilenummer: 23HT22-5503S
• Anzahl der Phasen: 3
• Schrittwinkel: 1,2 deg
• Haltemoment: 1 Nm
• Nennstrom/Phase: 5,5 A
• Phasenwiderstand: 0,45 ohms
• Induktivität: 0,98 mH ± 20%(1KHz)

Physikalische Spezifikation

• Bauform: 57 x 57 mm
• Motorlänge: 55,5 mm
• Wellendurchmesser: Φ8 mm
• Länge der Welle: 21 mm
• Länge der D-Flachwelle: 15 mm
• Leitungslänge: 500 mm
• Gewicht: 0,72 kg

Anschluss
