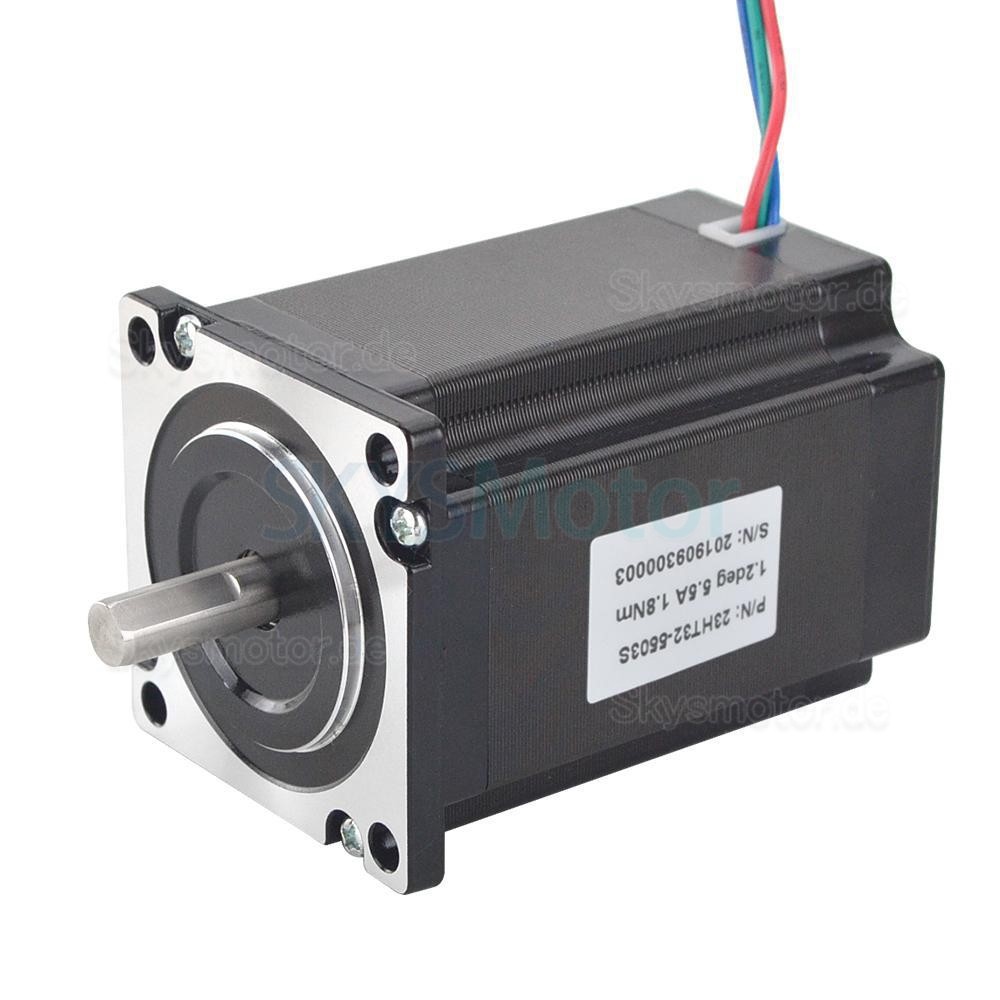

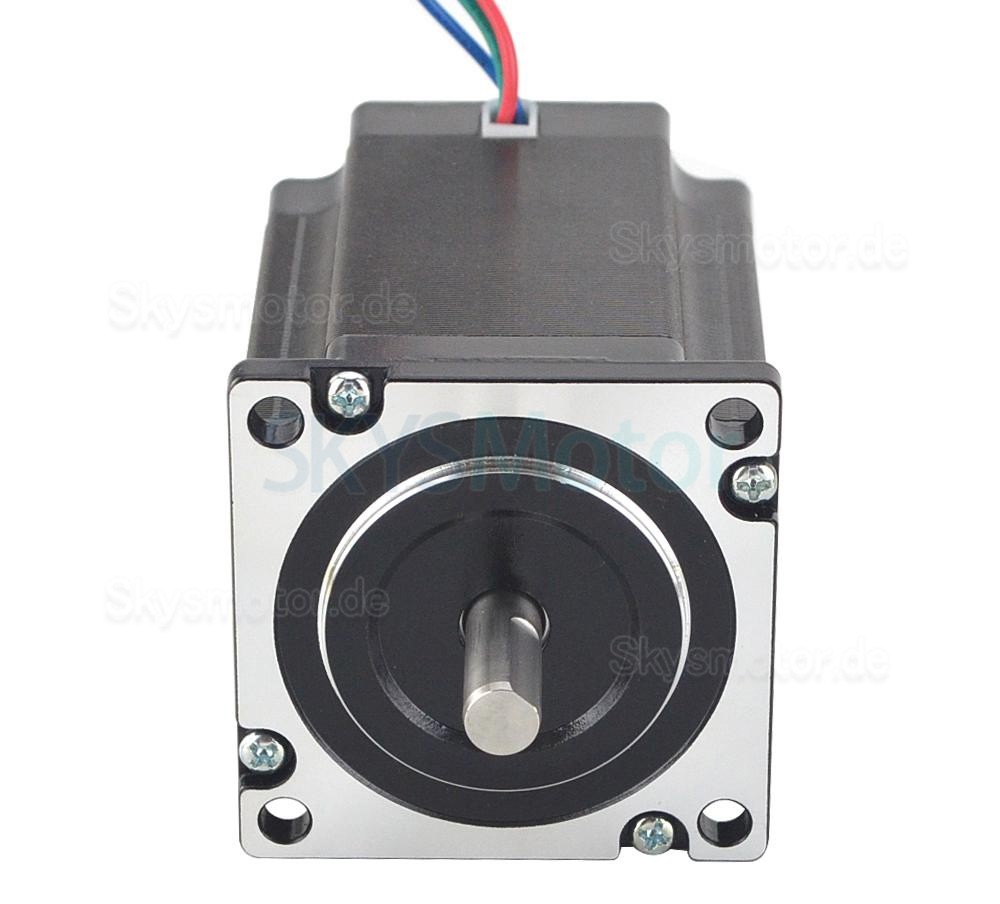

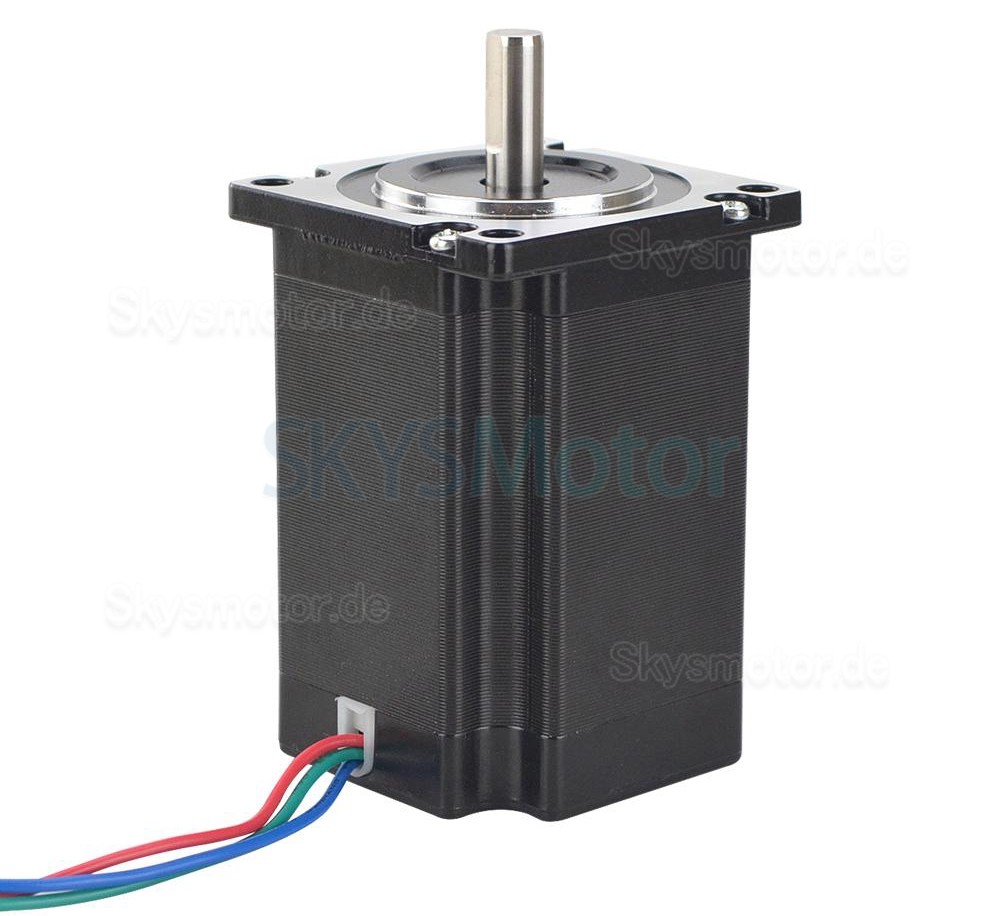

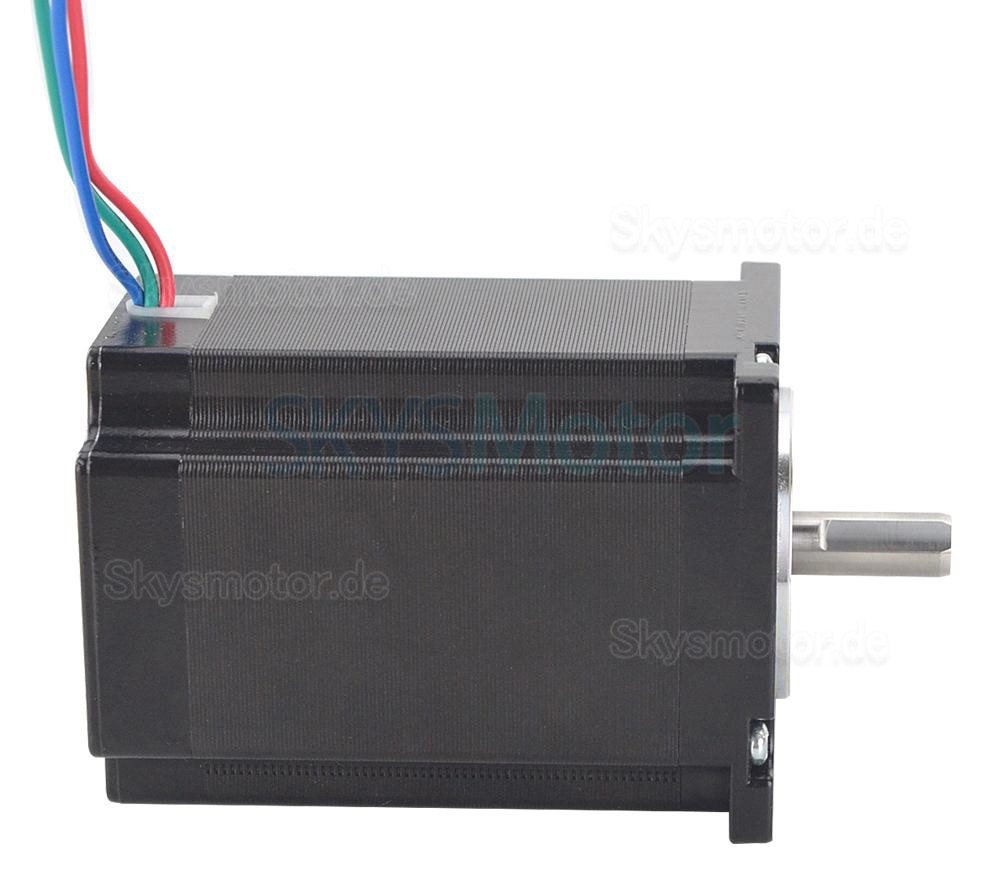

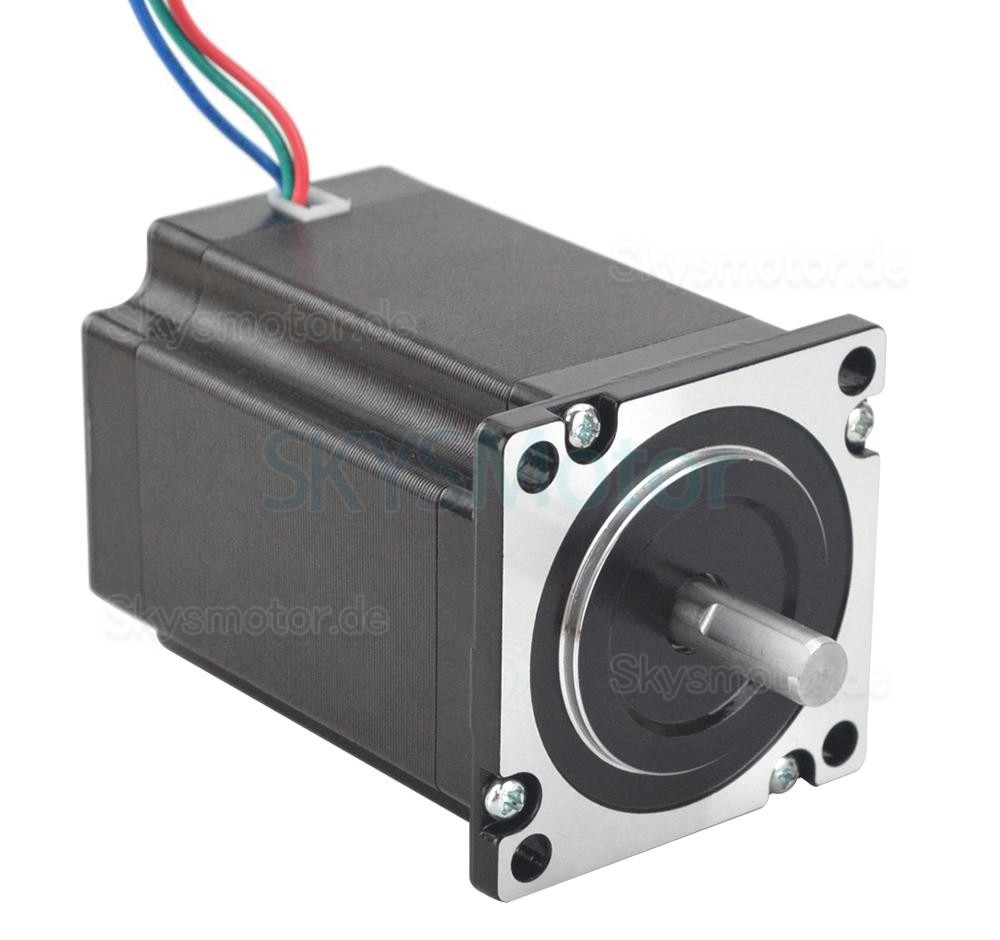

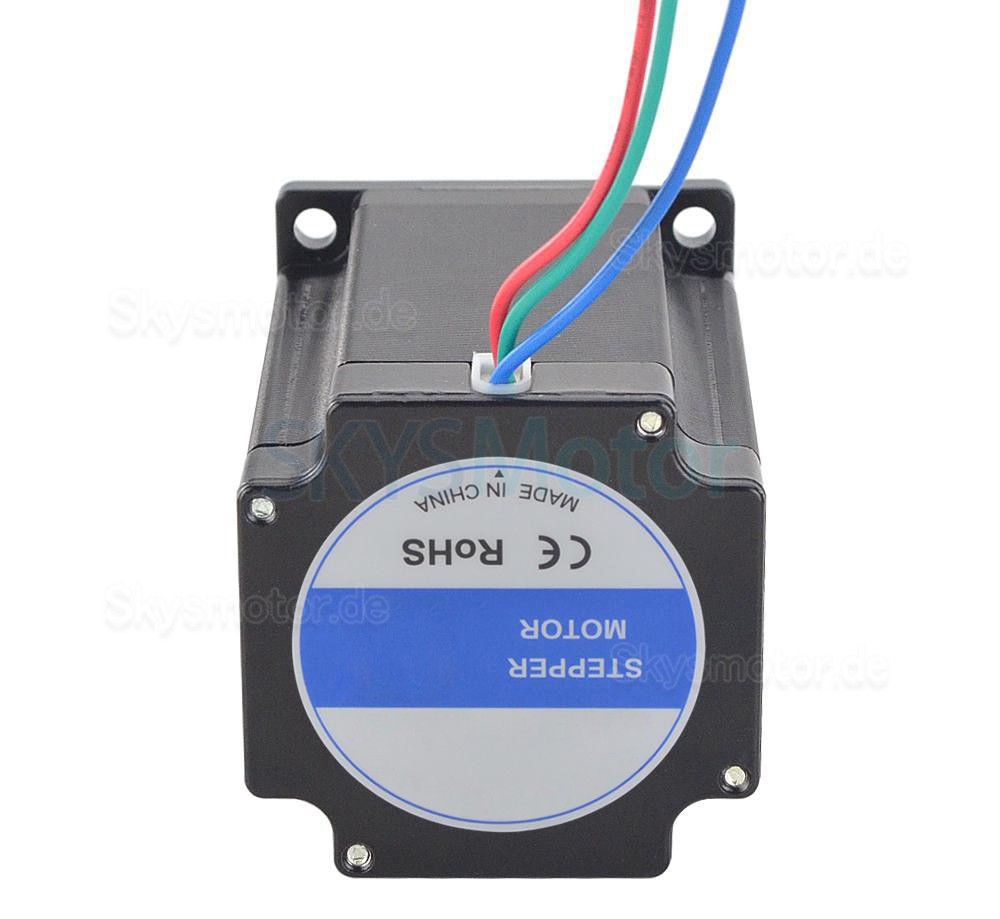

P Series Nema 23 3 Phasen Schrittmotor 23HT32-5503S 5,5A 1,8Nm 1,2Grad 3 Drähte
-
Handbücher und Dokumentation:
Vollständiges Datenblatt:
Drehmomentkurve:
Kaufen Sie jetzt:€36,33
P Series Nema 23 3 Phasen Schrittmotor 23HT32-5503S 5,5A 1,8Nm 1,2Grad 3 Drähte
P Serie Nema 23 3-Phasen Schrittmotor 23HT32-5503S mit einem Schrittwinkel von 1,2 Grad und einem Haltemoment von 1,8 Nm. Der Motor verfügt über eine Gehäusegröße von 57 x 57 mm und eine Länge von 80,5 mm. Der Wellendurchmesser beträgt 8 mm, die Wellenlänge 21 mm, mit einer 15 mm langen D-Flachwelle. Er ist mit drei Anschlussleitungen von je 500 mm Länge ausgestattet.
Elektrische Spezifikation
- Herstellerteilenummer: 23HT32-5503S
- Anzahl der Phasen: 3
- Schrittwinkel: 1,2 deg
- Haltemoment: 1,8 Nm
- Nennstrom/Phase: 5,5 A
- Phasenwiderstand: 0,7 ohms
- Induktivität: 1,8 mH ± 20%(1KHz)
Physikalische Spezifikation
- Bauform: 57 x 57 mm
- Motorlänge: 80,5 mm
- Wellendurchmesser: Φ8 mm
- Länge der Welle: 21 mm
- Länge der D-Flachwelle: 15 mm
- Leitungslänge: 500 mm
- Gewicht: 1,3 kg
Anschluss
|
U
|
V
|
W
|
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (Ncm) | 180 |
| Haltemoment (oz.in) | 254,95 |
| Induktivität (mH) | 1,8 |
| Phasenwiderstand (ohm) | 0,7 |
| Nennstrom (A) | 5,5 |
| Schrittwinkel (°) | 1,2 |
| Anzahl der Phasen | 3 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 80,5 |
| Flanschdurchmesser (mm) | 57*57 |
| Leitungslänge (mm) | 500 |
| Wellendurchmesser (mm) | 8 |
| Länge der Welle (mm) | 21 |
| Gewicht (g) | 1300 |
Custom Options
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
- Steckverbinder: Molex, Harwin, Tyco/AMP, JST usw.
- Anschlussleitungen & Kabel: Sonderlängen, Schutzschläuche
- Welle: Rund, D-Cut, Kreuzbohrung, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom usw.
-
