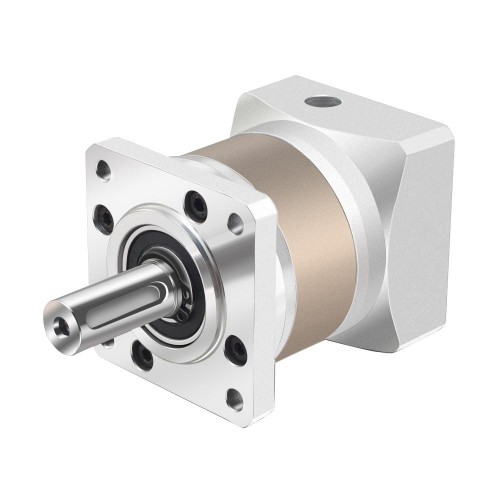

TQEG Serie Nema 23 5:1 Planetengetriebe TQEG23-G5-D10 Verdrehspiel 15' Eingangswelle 10mm
Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 5:1 sowie ein maximales Verdrehspiel von 15 Bogenminuten. Das Inline-Planetengetriebe ist mit einer Kupplung für die Eingangsseite ausgestattet, die mit jeder Standardwelle von 10 mm Durchmesser kompatibel ist, wie sie bei Nema 23 Schrittmotoren, bürstenlosen Gleichstrommotoren und Servomotoren verwendet wird.
Getriebe Spezifikationen
Herstellerteilenummer: TQEG23-G5-D10
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 5: 1
Wirkungsgrad: 96%
Verdrehspiel im Leerlauf: <=15 Bogenminuten
Max, zulässiges Drehmoment: 28 Nm
Drehmoment (erlaubt): 56 Nm(495,64 lb-in)
Lärm: <=60dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 60 x 60 mm
Getriebelänge: 73,5 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ14 mm
Ausgangswellenlänge: 35 mm
Antriebswellendurchmesser: Φ10 mm
Antriebswellenlänge: 21~24 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=15' |
| Flanschdurchmesser (mm) | 60 x 60 |
| Gewicht (g) | 841 |
| Getriebelänge (mm) | 73,5 |
| Eingangswellendurchmesser (mm) | 10 |
| Länge der Eingangswelle (mm) | 21~24 |
| Durchmesser der Ausgangswelle (mm) | 14 |
| Länge der Ausgangswelle (mm) | 35 |
| Anzug für Motor | Nema 23 |
| Untersetzung | 5 |
| Produkttyp | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQEG-Serie |
