TQEG Serie Nema 24 10:1 Planetengetriebe TQEG24-G10 Verdrehspiel 15'
- Handbücher und Dokumentation: Getriebedatenblatt:
TQEG Serie Nema 24 10:1 Planetengetriebe TQEG24-G10 Verdrehspiel 15'

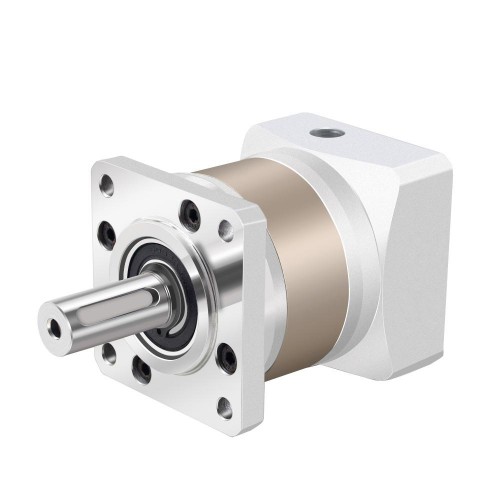

Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 10:1 und ein maximales Spiel von 15 Winkelminuten. Das Inline-Planetengetriebe verfügt über eine integrierte Eingangswellenkupplung, die mit jedem Standard-NEMA-24-Schrittmotor, bürstenlosen Gleichstrommotor und Servomotor kompatibel ist.
Getriebe Spezifikationen
Herstellerteilenummer: TQEG24-G10
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 10: 1
Wirkungsgrad: 96%
Verdrehspiel im Leerlauf: <=15 Bogenminuten
Max, zulässiges Drehmoment: 10 Nm
Drehmoment (erlaubt): 20 Nm
Lärm: <=60dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 60 x 60 mm
Getriebelänge: 73,5 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ14 mm
Ausgangswellenlänge: 35 mm
Antriebswellendurchmesser: Φ10 mm
Antriebswellenlänge: 21-24 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=15' |
| Flanschdurchmesser (mm) | 60 x 60 |
| Gewicht (g) | 930 |
| Getriebelänge (mm) | 73,5 |
| Eingangswellendurchmesser (mm) | 10 |
| Länge der Eingangswelle (mm) | 21-24 |
| Durchmesser der Ausgangswelle (mm) | 14 |
| Länge der Ausgangswelle (mm) | 35 |
| Anzug für Motor | Nema 24 |
| Untersetzung | 10 |
| Produkttyp | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQEG-Serie |
-
