TQEG Serie Nema 34 5:1 Planetengetriebe TQEG34-G5 Verdrehspiel 15'
- Handbücher und Dokumentation: Getriebedatenblatt:
TQEG Serie Nema 34 5:1 Planetengetriebe TQEG34-G5 Verdrehspiel 15'

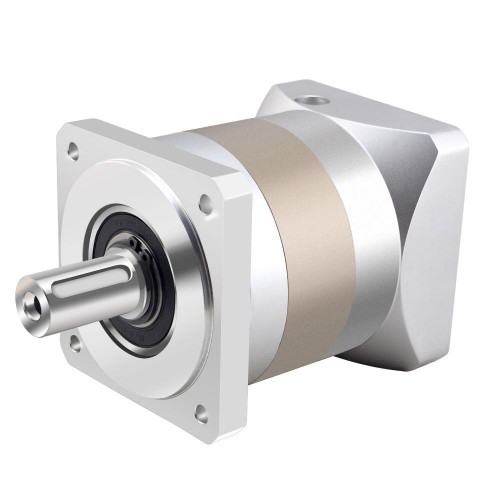

Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 5:1 sowie ein maximales Verdrehspiel von 15 Bogenminuten. Das Inline-Planetengetriebe ist mit einer Kupplung für die Eingangsseite ausgestattet, die mit jeder Standardwelle eines Nema 34 Schrittmotors, bürstenlosen Gleichstrommotors oder Servomotors kompatibel ist.
Getriebe Spezifikationen
Herstellerteilenummer: TQEG34-G5
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 5: 1
Wirkungsgrad: 96%
Verdrehspiel im Leerlauf: <=15 Bogenminuten
Max. zulässiges Drehmoment: 90 Nm
Drehmoment (erlaubt): 180 Nm
Lärm: <=60dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 90 x 90 mm
Getriebelänge: 110 mm
Abtriebswellentyp: Passfedernut
Ausgangswellendurchmesser: Φ20 mm
Ausgangswellenlänge: 40 mm
Antriebswellendurchmesser: Φ14 mm
Antriebswellenlänge: 30-40 mm
Durch den Einsatz von Wellenhülsen kann dieses Getriebe an unterschiedliche Wellendurchmesser angepasst werden:
| Wellenhülse | Antriebswellendurchmesser |
| Keine Hülse | 19mm |
| SS-14 | 14mm |
| SS-13 | 12,7mm |
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=15' |
| Flanschdurchmesser (mm) | 90 x 90 |
| Gewicht (g) | 2800 |
| Getriebelänge (mm) | 110 |
| Eingangswellendurchmesser (mm) | 19 |
| Länge der Eingangswelle (mm) | 30-40 |
| Durchmesser der Ausgangswelle (mm) | 20 |
| Länge der Ausgangswelle (mm) | 40 |
| Anzug für Motor | Nema 34 |
| Untersetzung | 5 |
| Produkttyp | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQEG-Serie |
