86PX-Serie Nema 34 Planetengetriebe, Übersetzung 5:1 - 100:1 für 86-mm-Schrittmotoren
- Handbücher und Dokumentation:
86PX-Serie Nema 34 Planetengetriebe, Übersetzung 5:1 - 100:1 für 86-mm-Schrittmotoren

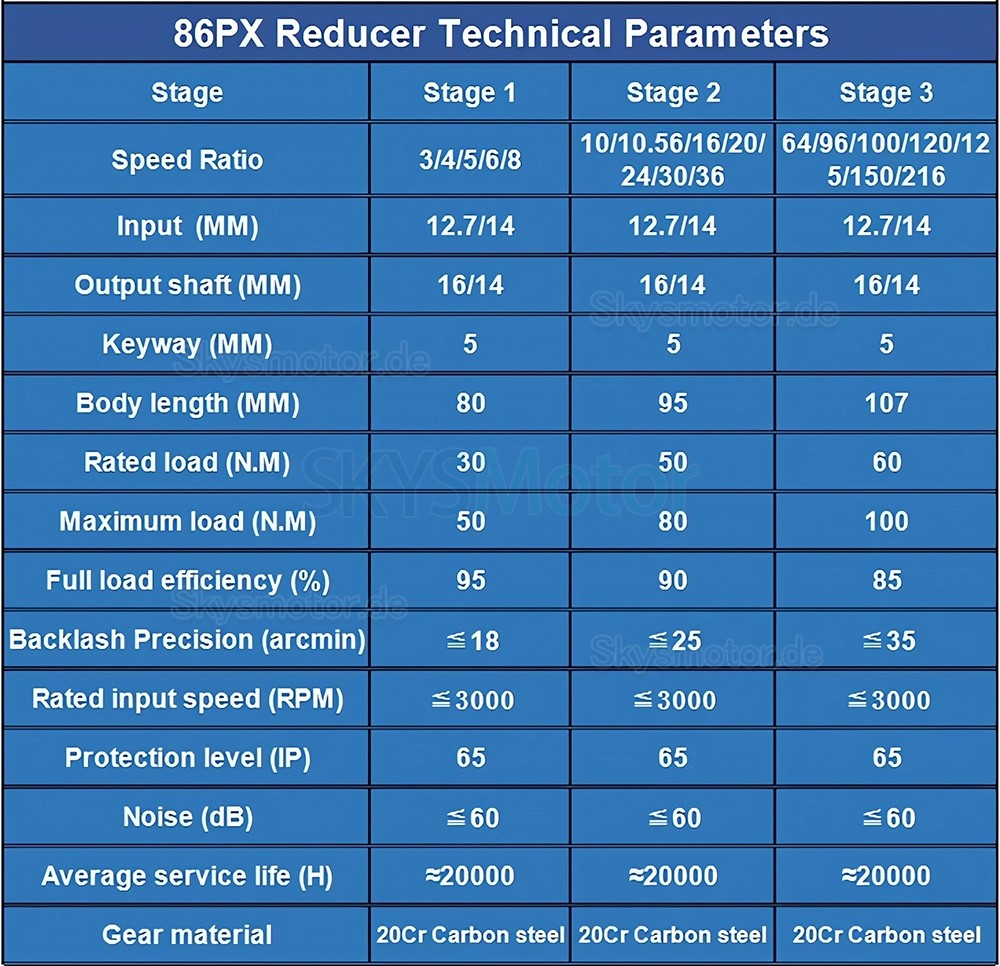

Spezifikationen:
Drehmomentkapazität (Nennwert): Stufe 1 – 15 N·m, Stufe 2 – 30 N·m, Stufe 3 – 40 N·m
Drehmomentkapazität (Maximalwert): Stufe 1 – 25 N·m, Stufe 2 – 40 N·m, Stufe 3 – 50 N·m
Spiel (Gegenreaktion): Stufe 1 – ≤18 Bogenminuten, Stufe 2 – ≤25 Bogenminuten, Stufe 3 – ≤35 Bogenminuten
Übersetzungsverhältnisse:
Stufe 1: 5, 6, 8, 10
Stufe 2: 15, 16, 18, 20, 24, 25, 30, 32, 36, 40, 48, 50, 60
Stufe 3: 64, 72, 80, 96, 100, 120, 144, 160, 180, 200, 216
Volllastwirkungsgrad: Stufe 1 – 95%, Stufe 2 – 90%, Stufe 3 – 85%
Nenneingangsdrehzahl: ≤3000 U/min
Geräuschpegel: ≤60 dB
Schutzart: IP65
Durchschnittliche Lebensdauer: ≈20.000 h
Getriebematerial: 20Cr Kohlenstoffstahl
Wellenabmessungen: 14 mm Eingangswelle, 16 mm Ausgangswelle
Motoranschluss: Geeignet für NEMA 34 Schrittmotoren oder 60 mm Servomotoren

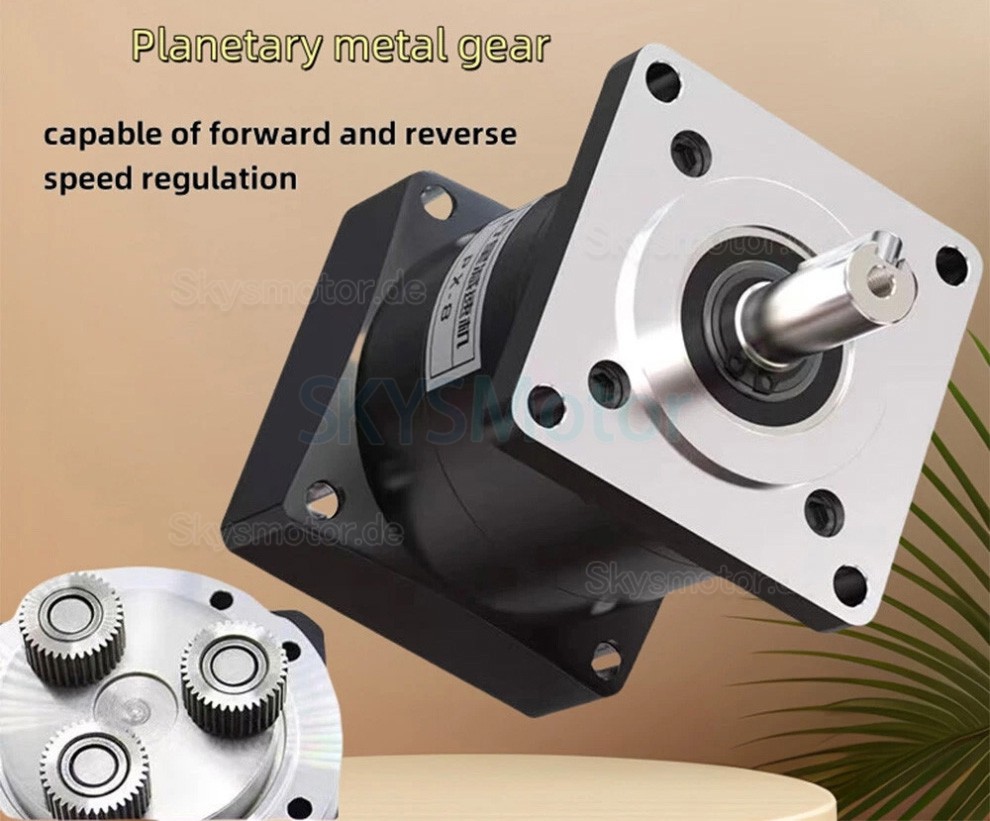

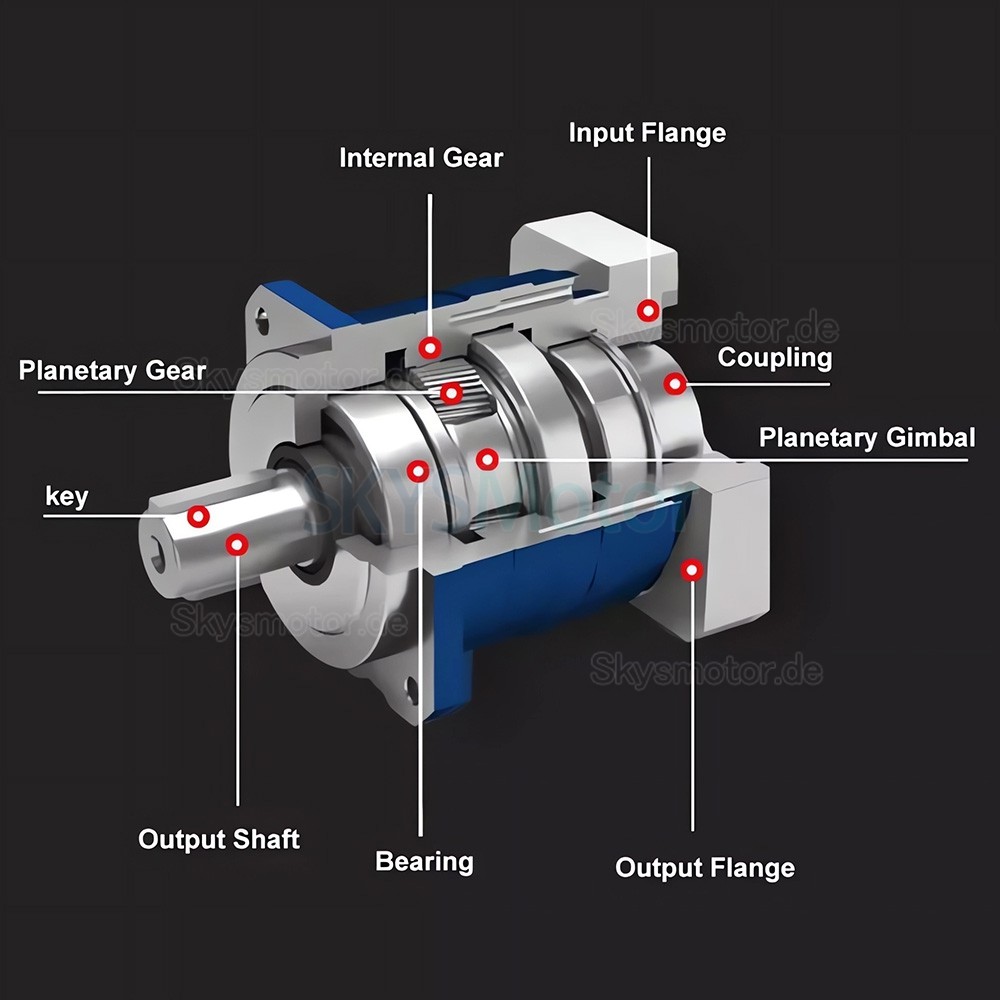

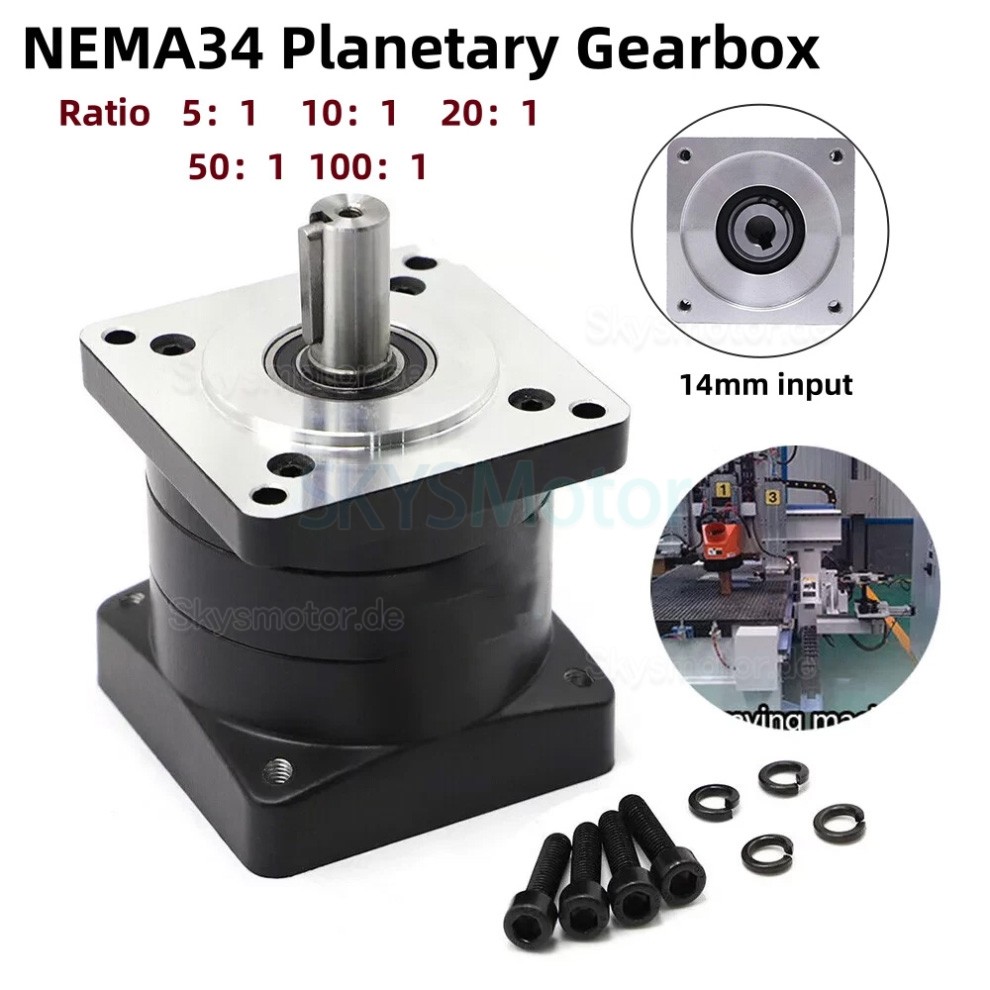

Paketinhalt:
1 × Planetengetriebe
1 × Passfeder
4 × Montageschrauben

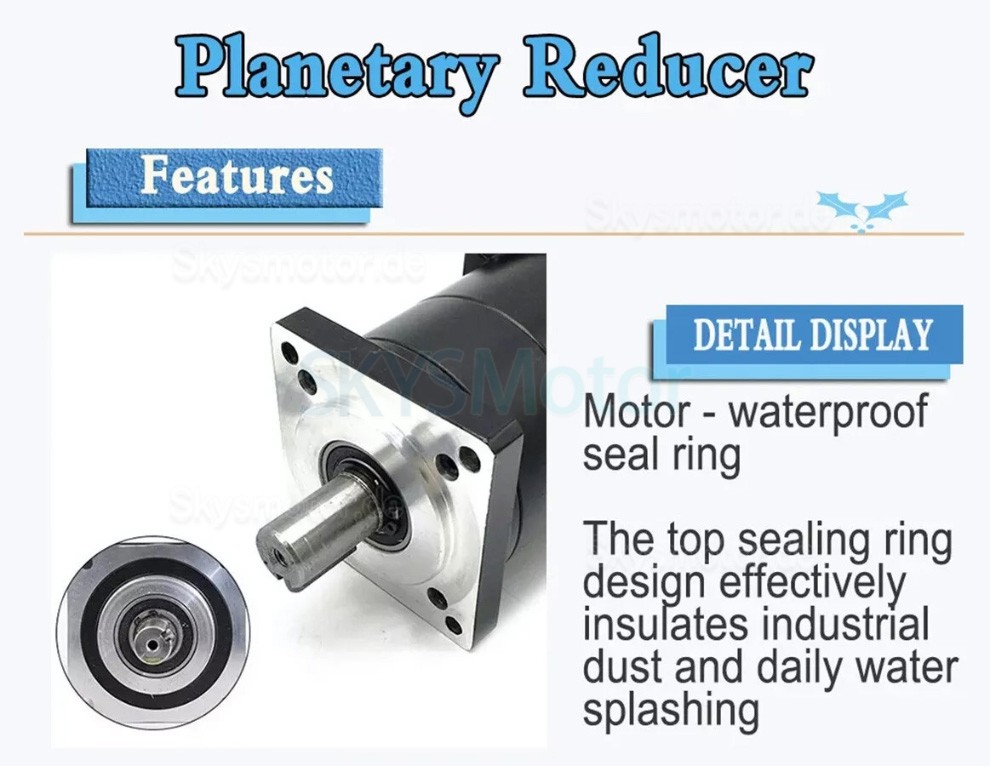

.jpg "86PX-Serie Nema 34 Planetengetriebe, Übersetzung 5:1 - 100:1 für 86-mm-Schrittmotoren")

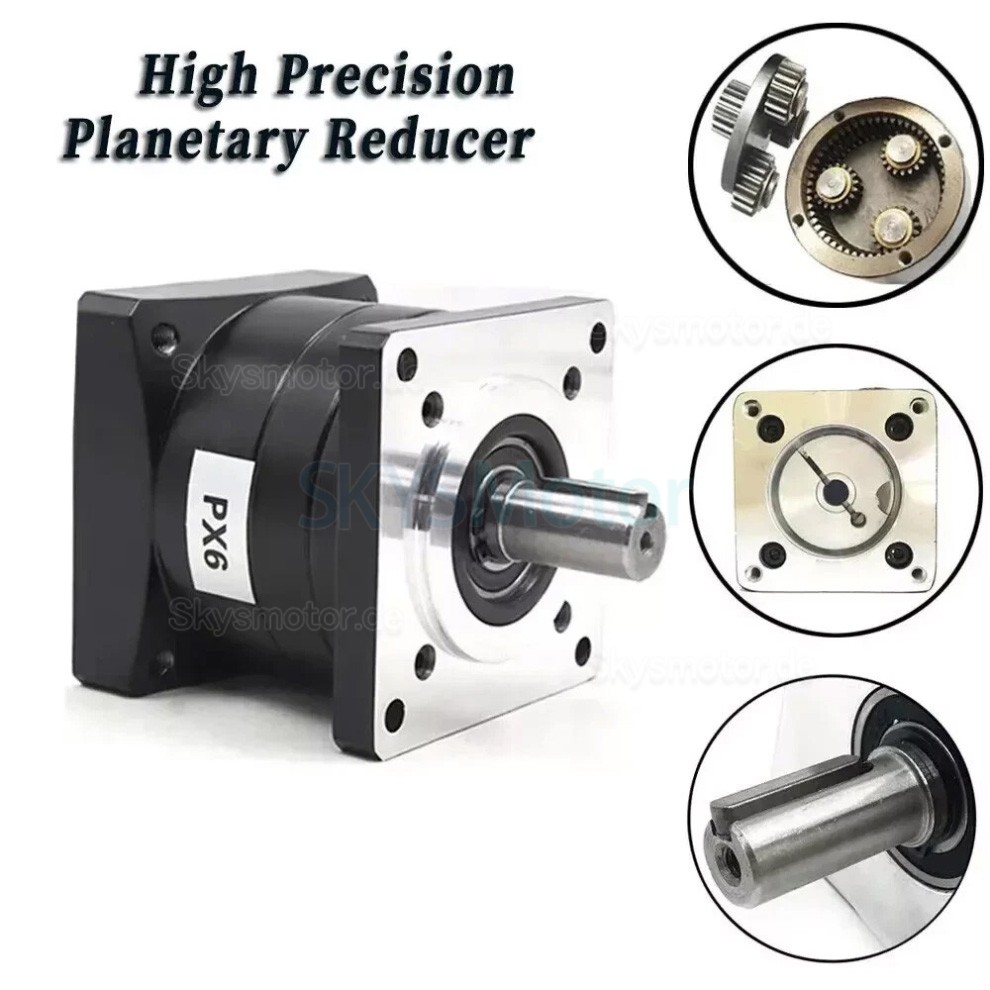

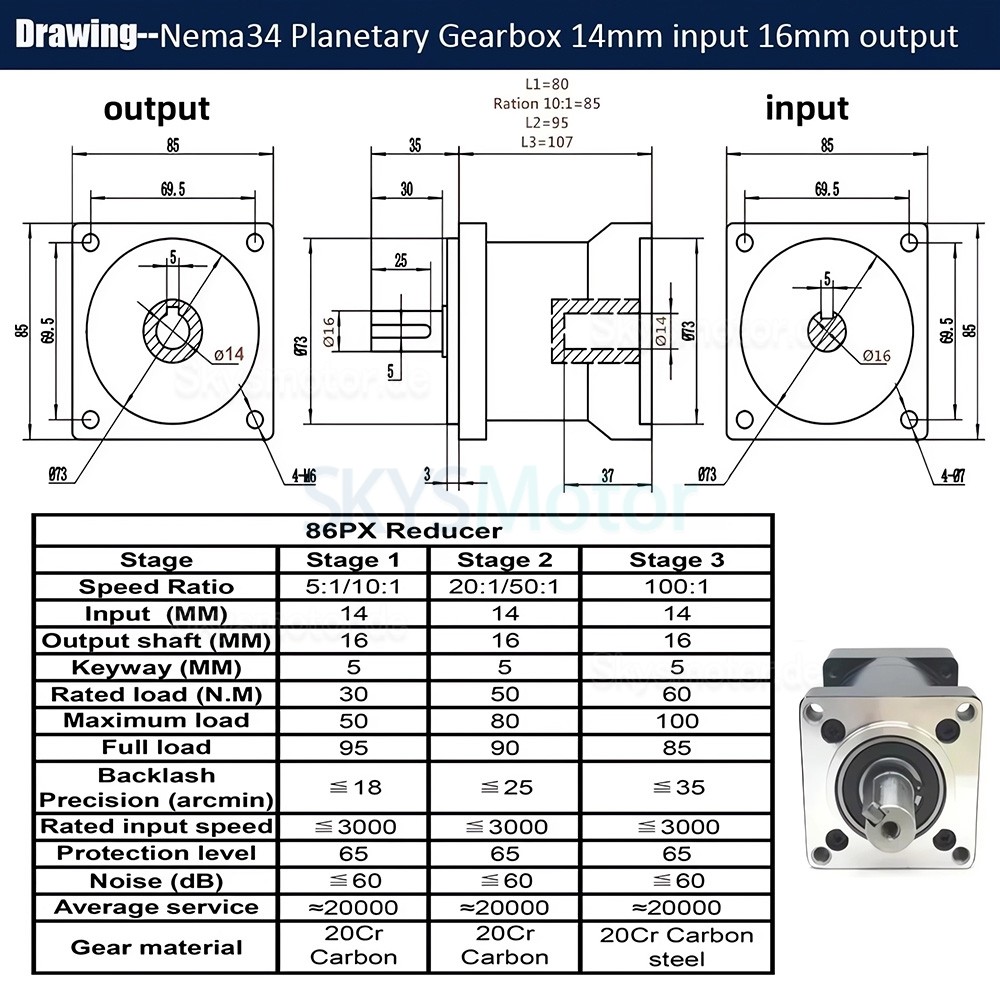

| Physikalische Spezifikation | |
|---|---|
| Eingangswellendurchmesser (mm) | 14 / 12.7 |
| Wellentyp | Passfeder |
| Durchmesser der Ausgangswelle (mm) | 16 / 14 |
| Anzug für Motor | Nema 34 Schrittmotor / 60 mm Servomotor |
| Untersetzung | 5:1 / 10:1 / 20:1 / 50:1 / 100:1 |
| Getriebeart | Planetengetriebe |
| Flanschdurchmesser (mm) | 85 x 85 |
| Getriebelänge (mm) | 80 / 85 / 95 / 107 |
| Länge der Ausgangswelle (mm) | 30 |
| Produkttyp | Getriebe |
| Produktserie | 86PX Serie |
| Schutzart | IP65 |
| Passfedernutlänge | 25 |
| Verdrehspiel im Leerlauf | ≤18' / ≤25' / ≤35' |
