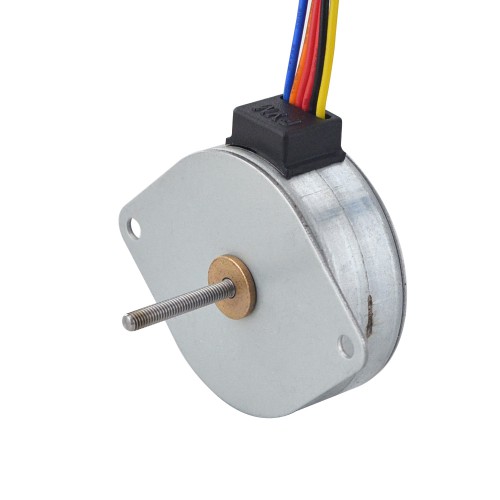

Φ42x16,5mm External Permanentmagnet Linearer Schrittmotor 42LN48S01-122 Linearhub 0,5mm Hublänge 21mm
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Kaufen Sie jetzt:€12,83
Φ42x16,5mm External Permanentmagnet Linearer Schrittmotor 42LN48S01-122 Linearhub 0,5mm Hublänge 21mm
Dieser externe lineare PM-Schrittmotor hat einen Durchmesser von 42 mm und eine Motoreinheit mit 16,5 mm Länge. Der Schrittwinkel beträgt 7,5 Grad bei einem linearen Vorschub von 0,5 mm pro Umdrehung (0,0104 mm pro Schritt). Der Motor arbeitet mit 0,4 A pro Phase, hat einen Phasenwiderstand von 40 Ohm und ein Haltemoment von 53,9 mN·m. Die Hublänge beträgt 21 mm, der Spindeldurchmesser liegt bei 3 mm. Er verfügt über sechs Anschlussleitungen mit PH-6Y-Stecker und 240 mm Kabellänge. Das Gewicht beträgt 100 g.
Elektrische Spezifikation
- Herstellerteilenummer: 42LN48S01-122
- Motortyp: Permanentmagnet External Linearer Schrittmotor
- Phasen: 4
- Schrittwinkel: 7,5 deg
- Nennstrom/Phase: 0,4 A
- Haltemoment: 53,9 mN,m
- Phasenwiderstand: 40 ± 7% ohms(20 ℃)
- Induktivität: 20 mH ± 20%
- Lebensdauer: 3000 h
Physikalische Spezifikation
- Bauform: Φ42 mm
- Motorlänge: 16,5 mm
- Hublänge: 21 mm
- Spindeldurchmesser: Φ3 mm
- Linearhub pro Umdrehung: 0,5 mm
- Linearhub pro Schritt: 0,0104 mm
- Anzahl der Leitungen: 6 mit Stecker PH-6Y
- Leitungslänge: 240 mm
- Gewicht: 100 g
Anschluss
|
A+
|
O+
|
A-
|
B+
|
O-
|
B-
|
|
Gelb
|
Rot
|
Orange
|
Schwarz
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Haltemoment (oz.in) | 7,634 |
| Induktivität (mH) | 20 |
| Phasenwiderstand (ohm) | 40 |
| Nennstrom (A) | 0,4 |
| Schrittwinkel (°) | 7,5 |
| Motortyp | Extern |
| Anzahl der Phasen | 4 |
| Haltemoment (mNcm) | 53,9 |
| Physikalische Spezifikation | |
| Motorlänge (mm) | 16,5 |
| Flanschdurchmesser (mm) | Φ42 |
| Spindeldurchmesser (mm) | Φ3 |
| Hublänge (mm) | 21 |
| Anzahl der Leitungen | 6 |
| Linearhub pro Umdrehung (mm) | 0,5 |
| Linearhub pro Schritt (mm) | 0,0104 |
