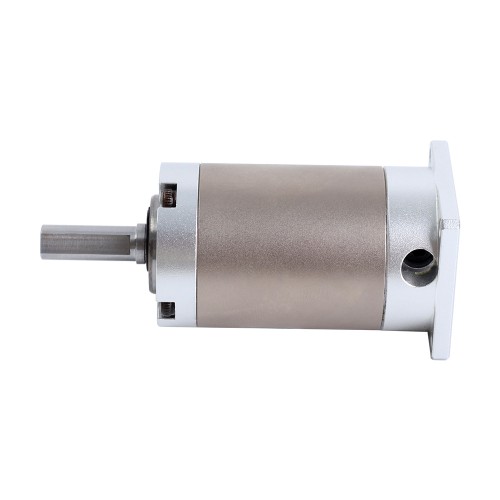

TQEG-Serie Planetengetriebe Untersetzung 100:1 TQEGS11-G100 Verdrehspiel 25' für Nema 11 Schrittmotor
- Handbücher und Dokumentation:
TQEG-Serie Planetengetriebe Untersetzung 100:1 TQEGS11-G100 Verdrehspiel 25' für Nema 11 Schrittmotor
Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 100:1 sowie ein maximales Spiel von 25 Bogenminuten. Es eignet sich für Anwendungen, bei denen eine zuverlässige Positioniergenauigkeit gefordert ist. Das koaxiale Planetengetriebe ist mit einer integrierten Kupplung ausgestattet, die mit Standard-NEMA-11-Schrittmotoren, bürstenlosen Gleichstrommotoren und Servomotoren kompatibel ist.
Getriebe Spezifikationen
Herstellerteilenummer: TQEGS11-G100
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 100 : 1
Wirkungsgrad: 90%
Verdrehspiel im Leerlauf: <=25 Bogenminuten
Max. zulässiges Drehmoment: 6 Nm
Drehmoment (erlaubt): 12 Nm
Lärm: <=55dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 28 x 28 mm
Getriebelänge: 50 mm
Abtriebswellentyp: D-Flachwelle
Ausgangswellendurchmesser: Φ6 mm
Ausgangswellenlänge: 20 mm
Antriebswellendurchmesser: Φ5 mm
Antriebswellenlänge: 10,5 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=25' |
| Flanschdurchmesser (mm) | 28 x 28 |
| Getriebelänge (mm) | 50 |
| Eingangswellendurchmesser (mm) | 5 |
| Länge der Eingangswelle (mm) | 10,5 |
| Durchmesser der Ausgangswelle (mm) | 6 |
| Länge der Ausgangswelle (mm) | 20 |
| Anzug für Motor | Nema 11 |
| Untersetzung | 100 |
| Abtriebswellentyp | Passfeder |
| Getriebeart | Planetengetriebe der TQEG-Serie |
| Produkttyp | Planetengetriebe der TQEG-Serie |
