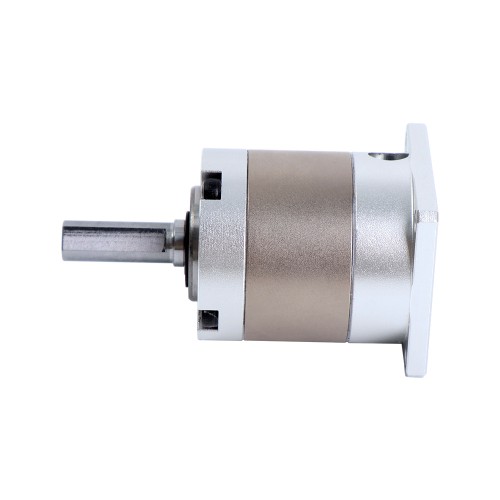

TQEG-Serie Planetengetriebe Untersetzung 10:1 TQEGS11-G10 Verdrehspiel 15' für Nema 11 Schrittmotor
- Handbücher und Dokumentation:
TQEG-Serie Planetengetriebe Untersetzung 10:1 TQEGS11-G10 Verdrehspiel 15' für Nema 11 Schrittmotor
Dieses hochpräzise Planetengetriebe gehört zur TQEG-Serie und verfügt über ein Übersetzungsverhältnis von 10:1 sowie ein maximales Spiel von 15 Bogenminuten. Es ist geeignet für Anwendungen, die eine zuverlässige und genaue Bewegungsübertragung erfordern. Das koaxiale Planetengetriebe besitzt eine integrierte Kupplung zur Aufnahme von Standard-NEMA-11-Schrittmotoren, bürstenlosen Gleichstrommotoren und Servomotoren.
Getriebe Spezifikationen
Herstellerteilenummer: TQEGS11-G10
Getriebeart: Planetengetriebe
Übersetzungsverhältnis: 10 : 1
Wirkungsgrad: 96%
Verdrehspiel im Leerlauf: <=15 Bogenminuten
Max, zulässiges Drehmoment: 1 Nm
Drehmoment (erlaubt): 2 Nm
Lärm: <=55dB
Wasserdichtigkeit: IP54
Lebensdauer: 20000 Stunden
Physikalische Spezifikation
Bauform: 28 x 28 mm
Getriebelänge: 33 mm
Abtriebswellentyp: D-Flachwelle
Ausgangswellendurchmesser: Φ6 mm
Ausgangswellenlänge: 20 mm
Antriebswellendurchmesser: Φ5 mm
Antriebswellenlänge: 10,5 mm
| Physikalische Spezifikation | |
|---|---|
| Verdrehspiel im Leerlauf | <=15' |
| Flanschdurchmesser (mm) | 28 x 28 |
| Getriebelänge (mm) | 33 |
| Eingangswellendurchmesser (mm) | 5 |
| Länge der Eingangswelle (mm) | 10,5 |
| Durchmesser der Ausgangswelle (mm) | 6 |
| Länge der Ausgangswelle (mm) | 20 |
| Anzug für Motor | Nema 11 |
| Getriebeart | Planetengetriebe der TQEG-Serie |
| Untersetzung | 10 |
| Produkttyp | Planetengetriebe der TQEG-Serie |
| Abtriebswellentyp | Passfeder |
